1. HF-Koaxialadapter : Definition und Funktionsprinzip

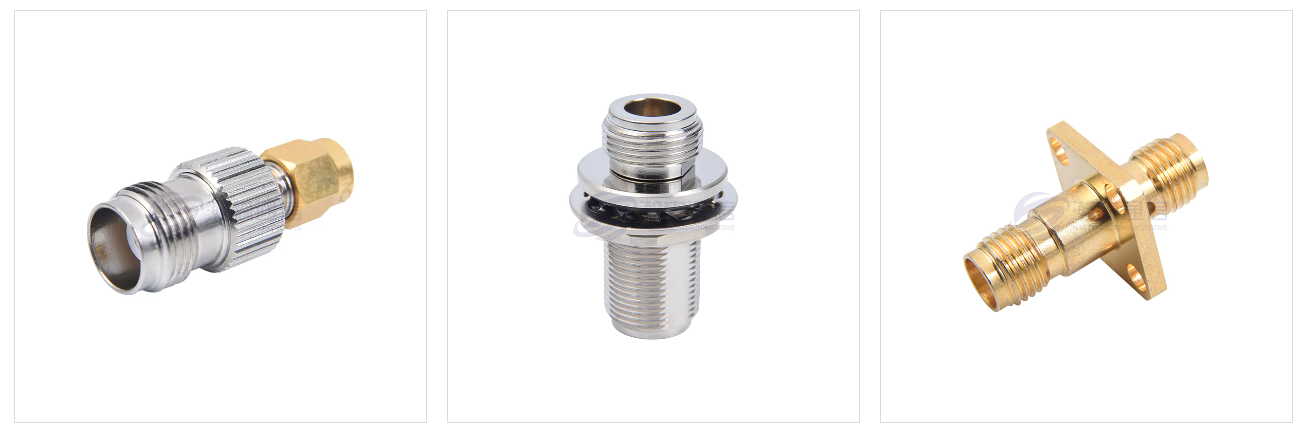

HF-Koaxialadapter sind Schlüsselkomponenten in der HF-Technik und werden hauptsächlich zum Verbinden von Koaxialkabeln und Steckverbindern unterschiedlicher Schnittstellentypen oder -größen verwendet, um geringe Verluste, hohe Stabilität und Impedanzanpassung bei der Signalübertragung zu gewährleisten. Sie spielen eine entscheidende Rolle in der drahtlosen Kommunikation, im Test- und Messwesen, in der Luft- und Raumfahrt sowie in der Unterhaltungselektronik, indem sie Schnittstelleninkompatibilitäten zwischen Geräten beheben und gleichzeitig die Integrität von Hochfrequenzsignalen gewährleisten. HF-Koaxialadapter dienen in erster Linie dazu, Verbindungsmethoden zu ändern, Schnittstellentypen umzuwandeln oder sich an Geräte mit unterschiedlichen Frequenz- und Impedanzanforderungen anzupassen.
Die Kernstruktur eines HF-Koaxialadapters besteht aus einem Außenleiter (einem Metallgehäuse, typischerweise aus vergoldetem Messing oder einer Aluminiumlegierung), einem Innenleiter (einem zentralen leitfähigen Stift, oft aus vergoldetem Kupfer oder Berylliumkupfer), einem Isoliermedium (z. B. PTFE) und einer spezifischen Steckerstruktur (z. B. SMA, N-Typ oder BNC). Der Außenleiter sorgt für elektromagnetische Abschirmung und mechanischen Schutz, während der Innenleiter das Signal überträgt und das Isoliermedium den Innen- und Außenleiter isoliert und die Impedanzanpassung aufrechterhält.
Bei der HF-Signalübertragung basieren die Funktionsprinzipien des Adapters hauptsächlich auf kontinuierlicher Impedanzanpassung, Begrenzung elektromagnetischer Felder und Modenunterdrückung. Die Impedanzanpassung wird durch das sorgfältig entworfene Verhältnis der Innen- und Außenleiterdurchmesser und der Dielektrizitätskonstante des dielektrischen Materials erreicht. Dadurch wird sichergestellt, dass bei der Signalübertragung Reflexionen vermieden werden, die durch Impedanzänderungen verursacht werden (typischerweise gemessen durch das Spannungs-Stehwellenverhältnis (VSWR), mit einem Idealwert von 1:1). Die Eindämmung elektromagnetischer Felder beruht auf der Abschirmwirkung des Außenleiters, der elektromagnetische Wellen auf den Innenleiter beschränkt und so Signallecks und externe Störungen verhindert. Darüber hinaus unterdrückt das optimierte Strukturdesign Moden höherer Ordnung (z. B. TE/TM-Moden), wodurch eine stabile Übertragung des Haupt-TEM-Modes gewährleistet und dadurch Signalverzerrungen reduziert werden.
Die Leistung von HF-Koaxialadaptern wird durch mehrere Schlüsselparameter bestimmt, darunter Frequenzbereich (z. B. DC-18 GHz), Impedanz (typischerweise 50 Ω oder 75 Ω), Stehwellenverhältnis (VSWR), Einfügedämpfung (Energiedämpfung während der Signalübertragung) und Belastbarkeit (maximale Belastbarkeit). In 5G-Kommunikationssystemen müssen Adapter beispielsweise Hochfrequenzbänder (wie 3,5 GHz oder Millimeterwellen (28 GHz)) unterstützen und gleichzeitig eine geringe Einfügungsdämpfung aufrechterhalten, um eine Signaldämpfung zu verhindern, die die Kommunikationsqualität beeinträchtigt. Bei Hochleistungsanwendungen (z. B. Radar- oder Rundfunksystemen) sind die Belastbarkeit und die Wärmeableitungsleistung wichtige Auswahlkriterien.
In praktischen Anwendungen erfordert die Adapterauswahl eine umfassende Berücksichtigung des Schnittstellentyps, der Betriebsfrequenz, des Leistungsbedarfs und der Umgebungsbedingungen. Zu den gängigen Adaptertypen gehören SMA auf N-Typ und BNC auf SMA. Verschiedene Schnittstellen weisen unterschiedliche mechanische Strukturen und elektrische Eigenschaften auf, daher ist die Gewährleistung einer perfekten Übereinstimmung zwischen Adapter und Stecker von entscheidender Bedeutung. Darüber hinaus kann es bei längerem Gebrauch zu Oxidation oder mechanischem Verschleiß an der Kontaktfläche kommen, was den Kontaktwiderstand erhöht und die Signalübertragung beeinträchtigt. Um diese Probleme zu lösen, werden häufig hochpräzise Bearbeitungen (z. B. die Kontrolle der Konzentrizität des Innenleiters auf 0,05 mm genau) und eine Oberflächenvergoldung eingesetzt, um den Kontaktwiderstand zu verringern und die Haltbarkeit zu verbessern.
Typische Anwendungsszenarien
Testen und Messen: Anschließen von Testgeräten mit unterschiedlichen Schnittstellen (z. B. Vektornetzwerkanalysatoren)
Kommunikationssysteme: Adapter zwischen Basisstationsantennen und HF-Modulen
Militär und Luft- und Raumfahrt: Adapter für unterschiedlich geformte Schnittstellen in Radar- und Satellitenkommunikationssystemen
Unterhaltungselektronik: Forschung und Entwicklung sowie Debugging von 5G-Geräten und Wi-Fi-Modulen
Strukturkomponenten
Ein HF-Koaxialadapter besteht aus den folgenden Kernkomponenten:
Außenleiter (Hülle): Typischerweise aus Metall (z. B. vergoldetem Messing) gefertigt und bietet Abschirmung und mechanischen Schutz
Innenleiter: Der mittlere leitende Stift, der für die Signalübertragung verantwortlich ist und normalerweise aus vergoldetem Kupfer oder Berylliumkupfer besteht
Isolierung: Materialien wie PTFE (Polytetrafluorethylen), die den Innen- und Außenleiter isolieren und die Impedanzanpassung aufrechterhalten
Schnittstelle: Gewinde, Snap-Fit oder andere Verbindungsmethoden (wie SMA, N-Typ, BNC usw.)
2. Die Funktion eines HF-Koaxialadapters
HF-Koaxialadapter spielen in HF-Systemen eine entscheidende Rolle. Ihre Kernfunktionen lassen sich wie folgt zusammenfassen:
Schnittstellenkonvertierungsbrücke
Die Hauptfunktion eines HF-Koaxialadapters besteht darin, zwischen verschiedenen HF-Steckertypen und -Spezifikationen zu konvertieren. In praktischen Anwendungen kommt es häufig zu Nichtübereinstimmungen zwischen Geräteanschlüssen und Kabelschnittstellen, beispielsweise wenn ein Prüfgerät einen N-Typ-Stecker verwendet und das zu prüfende Gerät über einen SMA-Stecker verfügt. Das ausgefeilte mechanische Design des Adapters ermöglicht eine nahtlose Verbindung zwischen verschiedenen Steckertypen, wie z. B. SMA-Buchse und N-Typ-Stecker, und eliminiert so Probleme bei der Systemeinrichtung, die durch Schnittstelleninkompatibilität verursacht werden.
Signalübertragungsgarantie
Hochwertige HF-Koaxialadapter gewährleisten die Impedanzkontinuität während der Signalübertragung durch eine strenge Impedanzkontrolle (typischerweise 50 Ω oder 75 Ω). Ihre hochpräzise interne konzentrische Struktur in Kombination mit verlustarmen dielektrischen Materialien (wie PTFE) hält das Signalreflexionsverhältnis (VSWR) unter 1,5:1 und reduziert so effektiv die Auswirkungen stehender Wellen auf die Systemleistung. In Frequenzbändern unter 6 GHz können mit hochwertigen Adaptern Einfügedämpfungen unter 0,3 dB erreicht werden.
Systemerweiterungs-Hub
In komplexen HF-Systemen ermöglichen Adapter die Signalverteilung und -weiterleitung über mehrere Wege. Durch die Kombination verschiedener Adaptertypen können Ingenieure Testsysteme flexibel aufbauen. Verwenden Sie beispielsweise einen Dual-Buchsen-Adapter, um ein einzelnes Signal in zwei zu teilen, oder einen rechtwinkligen Adapter, um ein Signal so umzuleiten, dass es in einen begrenzten Raum passt. Diese Flexibilität ist besonders wichtig in platzbeschränkten Szenarien wie Basisstationsinstallationen und fahrzeuginternen HF-Systemen.
Wichtige Test- und Messkomponenten
Bei der Prüfung von HF-Parametern wirkt sich die Qualität des Adapters direkt auf die Messgenauigkeit aus. Geräte wie Vektor-Netzwerkanalysatoren sind auf Adapter angewiesen, um eine Verbindung zum Prüfling (zu testendes Gerät) herzustellen. Die Impedanzfehlanpassung, der Verlust und andere Eigenschaften des Adapters werden in die Messergebnisse einbezogen. Daher verwenden messtechnisch geeignete Adapter typischerweise Luftdielektrikum und Goldbeschichtung, um auch im 18-GHz-Band hervorragende Impedanzanpassungseigenschaften (VSWR < 1,2:1) aufrechtzuerhalten.
Anpassbar an spezielle Umgebungen
Adapter sind in verschiedenen Spezialmodellen für unterschiedliche Anwendungsszenarien erhältlich:
Hochspannungsadapter verfügen über eine verstärkte Isolierung und können Spannungen über 10 kV standhalten.
Hochleistungsadapter nutzen Versilberung und Zwangskühlung und haben eine Leistungskapazität von bis zu 500 W.
Triaxialadapter bieten eine zusätzliche Abschirmschicht für empfindliche Messanwendungen.
Explosionsgeschützte Adapter erfüllen die Anforderungen von Gefahrenbereichen wie der Petrochemie.
Systemwartungsschnittstelle
Adapter bieten eine Schnittstellenübergangslösung für die Wartung und Aktualisierung von Geräten. Wenn Schnittstellenstandards für ältere Geräte aktualisiert werden, ermöglichen Adapter die Kompatibilität zwischen alten und neuen Geräten, ohne das gesamte System auszutauschen, wodurch die Nachrüstkosten erheblich gesenkt werden. Beispielsweise werden beim Upgrade von 4G- auf 5G-Basisstationen häufig N-zu-7/16-Adapter verwendet, um die Kompatibilität mit bestehenden Einspeisesystemen aufrechtzuerhalten.
Optimierte Signalqualität
Hochleistungsadapter nutzen spezielle Designmerkmale zur Verbesserung der Signalintegrität:
Die abgestufte Impedanztransformationsstruktur erweitert das Betriebsfrequenzband
Das Material mit dielektrischem Konstantgradient reduziert Grenzflächenreflexionen
Die integrierte Filterung unterdrückt Störungen in bestimmten Frequenzbändern
Die elektromagnetische Abdichtung verbessert die EMV-Leistung.
HF-Koaxialadapter werden in verschiedenen Bereichen wie folgt eingesetzt:
(1). Kommunikation
Basisstations- und Antennenanschluss: Wird zum Anpassen von HF-Kabeln an verschiedene Schnittstellen verwendet, um die Qualität der Signalübertragung sicherzustellen.
Glasfaser- und HF-Konvertierung: Schnittstellenanpassung von optischen Signalen und HF-Signalen in hybriden Kommunikationssystemen realisieren.
Satellitenkommunikation: Verbinden Sie Satelliten-Bodenstationsgeräte und Antennen, um eine verlustarme Übertragung von Hochfrequenzsignalen zu gewährleisten.
(2). Test und Messung
Netzwerkanalysator: Anpassung an Testports mit unterschiedlichen Schnittstellen, z. B. N-Typ zu SMA.
Spektrumanalysator: Verbinden Sie Sonden oder Antennen unterschiedlicher Spezifikationen, um den Testbereich zu erweitern.
Signalgenerator: Passen Sie die Ausgangsanschlüsse an das zu testende Gerät an, um Reflexionsverluste zu reduzieren.
(3). Luft- und Raumfahrt und Verteidigung
Radarsystem: Anpassung an HF-Komponenten verschiedener Frequenzbänder, um die Signalintegrität sicherzustellen.
Militärische Kommunikationsausrüstung: Realisieren Sie eine schnelle Schnittstellenkonvertierung in Feldfunkgeräten und elektronischen Kriegsführungssystemen.
Satelliten- und Raketensysteme: werden zur Hochfrequenzsignalübertragung und zur Anpassung an raue Umgebungen verwendet.
(4). Medizinische Geräte
MRT-Hochfrequenzspule: Verbindet die Spule mit dem Bildgebungssystem, um die Stabilität des Hochfrequenzsignals sicherzustellen.
HF-Ablationsgerät: Passt die Behandlungssonde an den Wirt an, um die Effizienz der Energieübertragung sicherzustellen.
(5). Automobilelektronik
Fahrzeugmontiertes Radar (Millimeterwellenradar): passt sich an 77-GHz-/79-GHz-Radarmodule und Testgeräte an.
Vehicle to Everything (V2X): Verbindet die Antenne mit dem Kommunikationsmodul, um die 5G/C-V2X-Signalübertragung zu unterstützen.
(6). Rundfunk und Fernsehen
HF-Sender: Passend für Feeder und Verstärker mit unterschiedlichen Schnittstellen.
Satelliten-TV-Empfang: Konvertiert die Schnittstelle zwischen LNB und Receiver (z. B. F-Typ in N-Typ).
(7). Industrie und Internet der Dinge
RFID-System: Verbindet das Lesegerät und die Antenne, um die Leistung der Funkfrequenzidentifizierung zu optimieren.
Drahtloses Sensornetzwerk: Passt sich an Kommunikationsmodule mit unterschiedlichen Frequenzbändern an, wie z. B. LoRa und ZigBee.
(8). Wissenschaftliche Forschung und Bildung
Labor-Hochfrequenzexperimente: Verschiedene Testgeräte wie Oszilloskope und Signalquellen flexibel anschließen. Lehrdemonstration: Hilft Schülern, die Prinzipien der HF-Schnittstellenanpassung und Signalübertragung zu verstehen.
3. Häufige Fehler von HF-Koaxialadaptern
HF-Koaxialadapter werden als wichtige Steckverbinder bei der HF-Signalübertragung häufig in den Bereichen Kommunikation, Test und Messung, Luft- und Raumfahrt, medizinische Geräte und anderen Bereichen eingesetzt. Ihre Leistung wirkt sich direkt auf die Qualität der Signalübertragung und die Systemstabilität aus. Bei längerem Gebrauch oder unsachgemäßer Bedienung können jedoch bei Adaptern verschiedene Fehler auftreten, die zu Signaldämpfung, Reflexionen und sogar Systemausfall führen können. Im Folgenden werden häufige Fehler bei HF-Koaxialadaptern und deren Ursachen sowie entsprechende Empfehlungen zur Vorbeugung und Wartung aufgeführt.
Fehler bei HF-Koaxialadaptern können im Allgemeinen als schlechter Kontakt, mechanischer Schaden, Impedanzfehlanpassung, Verschlechterung der elektrischen Leistung, Dichtungsversagen, abnormales Frequenzverhalten und übermäßiger Temperaturanstieg eingestuft werden. Diese Fehler können unabhängig voneinander oder in Verbindung miteinander auftreten und sich gemeinsam auf die Adapterleistung auswirken.
Schlechter Kontakt ist einer der häufigsten Fehler bei HF-Koaxialadaptern. Dies äußert sich in einer intermittierenden Signalübertragung, einer erhöhten Einfügungsdämpfung oder einem hohen Stehwellenverhältnis (VSWR). Schlechter Kontakt kann durch eine Vielzahl von Faktoren verursacht werden, wobei die Oxidation der Grenzfläche am häufigsten auftritt. Adapterstecker sind in der Regel vergoldet oder versilbert, um die Leitfähigkeit und Korrosionsbeständigkeit zu verbessern. Allerdings kann eine längere Einwirkung von Feuchtigkeit, Salznebel oder chemischer Verunreinigung dazu führen, dass sich die Beschichtung abnutzt oder oxidiert, was den Kontaktwiderstand erhöht. Darüber hinaus können häufiges Ein- und Ausstecken oder grobe Handhabung die Stifte oder Buchsen verformen und so eine sichere Verbindung verhindern. Auch nicht richtig festgezogene Gewindeadapter (wie N-Typ und SMA) können zu einer instabilen Signalübertragung führen. In extremen Fällen kann ein schlechter Kontakt zu Lichtbögen führen, die den Adapter oder das angeschlossene Gerät weiter beschädigen.
Mechanische Schäden sind ein weiterer häufiger Fehler, der sich in gerissenen Gehäusen, abisolierten Gewinden oder deformierten Anschlüssen äußert. Gehäuse von HF-Koaxialadaptern bestehen in der Regel aus Metall (z. B. Messing oder Edelstahl), um eine gute Abschirmung und mechanische Festigkeit zu gewährleisten. Sie können jedoch dennoch durch äußere Stöße, übermäßiges Drehmoment oder längere mechanische Beanspruchung beschädigt werden. Beispielsweise kann die Anwendung eines übermäßigen Drehmoments mit einem Schraubenschlüssel während der Installation dazu führen, dass sich die Gewinde lösen oder das Gehäuse deformiert wird, was die Signalübertragung beeinträchtigt. Darüber hinaus ist der Mittelleiter des Adapters empfindlich und kann sich verbiegen oder brechen, wenn er beim Ein- und Ausstecken falsch ausgerichtet wird, was die elektrische Leistung erheblich beeinträchtigt. Vibrations- oder Schockumgebungen (z. B. in der Automobil- und Luftfahrtindustrie) erhöhen das Risiko mechanischer Schäden. Daher sind hochzuverlässige Adapter und Lockerungsschutzmaßnahmen unerlässlich.
Bei HF-Systemen ist eine Impedanzfehlanpassung ein besonderes Problem. Wenn der Adapter nicht zur Systemimpedanz passt, kann es zu Signalreflexionen, einem erhöhten Stehwellenverhältnis (SWR) und sogar zu Schäden am Sender kommen. Standard-HF-Systeme verwenden typischerweise Impedanzen von 50 Ω oder 75 Ω. Das Mischen von Adaptern mit unterschiedlichen Impedanzen (z. B. die Verwendung eines 50-Ω-Adapters in einem 75-Ω-System) kann zu erheblichen Impedanzdiskontinuitäten führen und Signalreflexionen verursachen. Darüber hinaus können Maßabweichungen innerhalb der Innenleiter des Adapters oder minderwertige dielektrische Materialien zu Impedanzabweichungen vom Nennwert führen. Beispielsweise verwenden einige kostengünstige Adapter möglicherweise nicht standardmäßige dielektrische Materialien mit instabilen Dielektrizitätskonstanten, was zu Impedanzschwankungen während der Hochfrequenzsignalübertragung führt. Bei Hochfrequenzanwendungen wie Millimeterwellen ist die Genauigkeit der Adapterherstellung für die Impedanzanpassung besonders wichtig. Abmessungsfehler im Mikrometerbereich können die Leistung erheblich beeinträchtigen.
Eine Verschlechterung der elektrischen Leistung ist ein fortschreitender Fehler, der bei HF-Koaxialadaptern im Laufe der Zeit auftreten kann. Dies äußert sich hauptsächlich in einer erhöhten Einfügungsdämpfung, Störgeräuschen oder einem ungleichmäßigen Frequenzgang. Ursachen für eine Verschlechterung der elektrischen Leistung sind Alterung des internen Dielektrikums, Verschmutzung der Leiteroberfläche oder schlechte Lötstellen. Beispielsweise bietet Polytetrafluorethylen (PTFE), ein gängiges dielektrisches Material für Adapter, hervorragende Hochfrequenzeigenschaften und Temperaturbeständigkeit. Allerdings kann es unter länger andauernden Hochtemperaturbedingungen altern, was zu Veränderungen der Dielektrizitätskonstanten und damit zu Beeinträchtigungen der Signalübertragung führen kann. Darüber hinaus können Staub, Öl oder andere Verunreinigungen, die in den Adapter eindringen, den Kontaktwiderstand erhöhen oder zusätzliche parasitäre Kapazitäten/Induktivitäten verursachen, die sich auf Hochfrequenzsignale auswirken. Schlechtes Löten (z. B. loses Löten zwischen dem Innenleiter und dem Stecker) kann ebenfalls zu Signalunterbrechungen oder zu nichtlinearen Verzerrungen führen.
Dichtungsfehler betreffen vor allem wasser- und staubdichte Adapter und äußern sich in eindringendem Wasser, Korrosion durch Salzsprühnebel oder einer verminderten elektrischen Leistung. Adapter, die in Kommunikationsgeräten für den Außenbereich, Automobilradar oder elektronischen Schiffsgeräten verwendet werden, erfordern normalerweise ein bestimmtes Schutzniveau (z. B. IP67). Alterung, Beschädigung oder unsachgemäße Installation des Dichtungsrings (z. B. durch nicht festgezogene wasserdichte Mutter) können dazu führen, dass Feuchtigkeit oder Salznebel eindringen und den Innenleiter oder das dielektrische Material korrodieren. Bei extremen Temperaturschwankungen kann das Dichtungsmaterial aufgrund thermischer Ausdehnung und Kontraktion außerdem seine Elastizität verlieren, was die Dichtungsleistung weiter verschlechtert. Ein Dichtungsfehler beeinträchtigt nicht nur die elektrische Leistung, sondern kann auch Kurzschlüsse oder Geräteschäden verursachen. Daher ist eine regelmäßige Überprüfung der Adapterdichtung in rauen Umgebungen unerlässlich.
Unter einem abnormalen Frequenzgang versteht man, dass der Adapter innerhalb bestimmter Frequenzbänder eine erhebliche Signaldämpfung oder eine Resonanzverschiebung erfährt. HF-Koaxialadapter sind in der Regel für bestimmte Frequenzbänder optimiert, und die Verwendung außerhalb ihres Nennfrequenzbereichs kann die Leistung beeinträchtigen. Beispielsweise ist ein Standard-SMA-Adapter normalerweise für 18 GHz ausgelegt. Allerdings können strukturelle Einschränkungen bei der Verwendung in Millimeterwellenbändern (z. B. 40 GHz) zu erheblichen Einfügungsverlusten oder Resonanzen führen. Darüber hinaus kann eine interne Verformung des Adapters (z. B. ein gebogener Mittelleiter oder unebenes dielektrisches Material) seine verteilten Kapazitäts- oder Induktivitätsparameter verändern und zu einem abnormalen Frequenzgang führen. In Breitband- oder Ultrabreitbandsystemen ist die Frequenzflachheit des Adapters besonders wichtig, und Hochleistungsmodelle sind für die Gewährleistung der Signalintegrität unerlässlich.
Ein übermäßiger Temperaturanstieg ist ein häufiges Problem bei Adaptern in Hochleistungsanwendungen und äußert sich in einem warmen oder sogar heißen Gehäuse. Während der HF-Signalübertragung wandeln sich der Kontaktwiderstand und der dielektrische Verlust des Adapters in Wärme um. Eine unzureichende Wärmeableitung oder eine Überschreitung der Nennleistung kann zu einem übermäßigen Temperaturanstieg führen. Beispielsweise müssen Adapter in Rundfunksendern oder Radarsystemen einer durchschnittlichen Leistung von Hunderten von Watt oder sogar Kilowatt standhalten. Bei schlechtem Kontakt oder schlechter Wärmeleitfähigkeit des Materials (z. B. minderwertiges Metallgehäuse) kann es zu einem Wärmestau kommen, der die innere Struktur beschädigen kann. Anhaltend hohe Temperaturen können auch die Alterung des Dielektrikums und den Ausfall der Dichtung beschleunigen, was die Lebensdauer des Adapters weiter verkürzt.
Um Ausfälle von HF-Koaxialadaptern zu reduzieren, können die folgenden Präventions- und Wartungsmaßnahmen ergriffen werden: Installieren Sie zunächst den Adapter ordnungsgemäß und ziehen Sie den Stecker gemäß den vom Hersteller empfohlenen Drehmomentspezifikationen fest. Vermeiden Sie dabei ein zu starkes oder zu geringes Anziehen. Überprüfen Sie zweitens regelmäßig den Zustand des Adapters, reinigen Sie den Stecker (mit reinem Alkohol) und prüfen Sie ihn auf Anzeichen von Oxidation oder Verschleiß. Drittens stellen Sie sicher, dass die Impedanz angepasst ist, und vermeiden Sie das Mischen von Adaptern oder Kabeln mit unterschiedlichen Impedanzen. Viertens: Wählen Sie wasserdichte und korrosionsbeständige Modelle für den Außenbereich oder raue Umgebungen und überprüfen Sie regelmäßig die Dichtungen. Vermeiden Sie schließlich ein Übertakten oder Überlasten des Adapters und wählen Sie eine Nennleistung und einen Frequenzbereich, die den Anwendungsanforderungen entsprechen.
Zusammenfassend lässt sich sagen, dass Ausfälle von HF-Koaxialadaptern auf mehrere Faktoren zurückzuführen sind, darunter mechanische, elektrische und umweltbedingte Faktoren. Durch die richtige Auswahl, den standardisierten Betrieb und die regelmäßige Wartung kann die Lebensdauer erheblich verlängert und die Systemstabilität gewährleistet werden. Bei Anwendungen mit hohen Zuverlässigkeitsanforderungen (z. B. Luft- und Raumfahrt und militärische Kommunikation) wird empfohlen, hochwertige Adapter auszuwählen und einen strengen Testprozess einzurichten, um einen langfristig stabilen Betrieb sicherzustellen.
Tabellarische Zusammenfassung häufiger Ausfälle von HF-Koaxialadaptern:
| Fehlertyp | Fehlersymptom | Mögliche Ursache | Lösung |
| Schlechter Kontakt | Intermittierendes Signal, erhöhte Einfügungsdämpfung und hohes VSWR | 1. Grenzflächenoxidation (Beschichtungsverschleiß/Korrosion) | 1. Reinigen Sie die Schnittstelle (mit wasserfreiem Alkohol). |
| 2. Verformte Stifte/Buchsen | 2. Verformte Teile ersetzen | ||
| 3. Unzureichende oder lose Fäden | 3. Mit dem vorgeschriebenen Drehmoment wieder festziehen | ||
| Mechanischer Schaden | Gebrochenes Gehäuse, abisolierte Gewinde und deformierte Schnittstellen | 1. Äußerer Stoß oder übermäßiges Drehmoment | 1. Ersetzen Sie den Adapter |
| 2. Unzureichende Materialfestigkeit (z. B. minderwertige Zinklegierung) | 2. Verwenden Sie hochfestes Material (z. B. Edelstahl) | ||
| 3. Ermüdung durch häufiges Einsetzen und Entfernen | 3. Verwenden Sie für eine ordnungsgemäße Installation einen Drehmomentschlüssel | ||
| Impedanzfehlanpassung | Signalreflexion, abnormales VSWR und starke Hochfrequenzdämpfung | 1. Mischen von Adaptern mit unterschiedlichen Impedanzen (z. B. 50 Ω und 75 Ω) | 1.Standardisieren Sie die Systemimpedanzstandards |
| 2. Abweichung der internen Leitergröße | 2. Verwenden Sie hochpräzise Adapter | ||
| 3. Minderwertiges dielektrisches Material | 3. Vermeiden Sie das Mischen verschiedener Marken/Modelle. | ||
| Verschlechterung der elektrischen Leistung | Erhöhte Einfügungsdämpfung, Rauschstörungen und ungleichmäßiger Frequenzgang | 1. Dielektrische Alterung (z. B. PTFE-Abbau aufgrund hoher Temperaturen) | 1. Ersetzen Sie alternde Adapter regelmäßig |
| 2. Kontamination der Leiteroberfläche | 2. Verschmutzte Komponenten reinigen oder austauschen | ||
| 3. Schwache Lötstellen oder Fehlausrichtung des Innenleiters | 3. Adapter neu löten oder austauschen | ||
| Dichtungsfehler | Eindringen von Wasser, Korrosion durch Salzsprühnebel und verminderte Hochfrequenzleistung | 1. Alterung/Beschädigung des Dichtrings | 1.Ersetzen Sie den Dichtungsring |
| 2. Nicht festgezogene wasserdichte Muttern | 2. Installieren Sie wasserdichte Strukturen gemäß den Spezifikationen | ||
| 3. Längere Einwirkung von Feuchtigkeit/Salznebel | 3. Wählen Sie Adapter mit Schutzart IP67 oder höher | ||
| Abnormaler Frequenzgang | Starke Signaldämpfung in bestimmten Frequenzbändern und verschobene Resonanzpunkte | 1. Unzureichende Designbandbreite (z. B. SMA für Millimeterwellenanwendungen) | 1.Wählen Sie einen Adapter aus, der zum Frequenzband passt |
| 2. Interne Strukturverformung (Leiterbiegung) | 2. Verformte Bauteile ersetzen | ||
| 3. Ungleichmäßiges dielektrisches Material | 3. Wählen Sie ein Hochfrequenzmodell (z. B. 2,92 mm/1,0 mm). | ||
| Übermäßiger Temperaturanstieg | Überhitzung des Adapters, verringerte Stromkapazität oder sogar Durchbrennen | 1.Übermäßiger Kontaktwiderstand (Oxidation/Ablösung) | 1.Kontaktflächen prüfen und reinigen |
| 2. Übermäßiger Stromverbrauch | 2. Wählen Sie einen Adapter mit höherer Leistungskapazität | ||
| 3. Schlechte Wärmeableitung (z. B. auf engstem Raum) | 3. Wärmeableitung verbessern oder Zwangskühlung implementieren | ||
| Signalverlust/-störung | Signalübersprechen und Probleme mit der elektromagnetischen Verträglichkeit (EMV). | 1. Beschädigte Abschirmung (z. B. Bruch des Kabelgeflechts) | 1.Ersetzen Sie den Adapter/das Kabel durch einen ordnungsgemäß abgeschirmten Stecker |
| 2. Unvollständig festgezogene Anschlüsse | 2. Stellen Sie sicher, dass die Anschlüsse vollständig angeschlossen sind | ||
| 3. Unzureichende Schirmwirkung des Adapters | 3. Wählen Sie ein doppelt geschirmtes oder EMV-optimiertes Modell |
Ergänzende Hinweise:
Empfehlungen zur vorbeugenden Wartung:
Überprüfen Sie regelmäßig das Aussehen und die elektrische Leistung des Adapters (testen Sie z. B. das Stehwellenverhältnis mit einem Netzwerkanalysator).
Verwenden Sie in vibrierenden Umgebungen gegen Lockerung gerichtete Gewinde oder Verriegelungsmechanismen (z. B. SMA-Gewinde mit umgekehrtem Gewinde).
Führen Sie vor Hochleistungsanwendungen eine thermische Simulation oder einen tatsächlichen Temperaturanstiegstest durch.
Überlegungen zur Auswahl:
Für Hochfrequenzanwendungen werden Luftdielektrikum- oder verlustarme PTFE-Adapter bevorzugt.
Wählen Sie für raue Umgebungen (z. B. Militär- und Luft- und Raumfahrtanwendungen) Adapter mit vergoldeten Anschlüssen und einer komplett aus Edelstahl gefertigten Konstruktion.
4.Wie kann die Lebensdauer von HF-Koaxialadaptern verlängert werden?
Um die Lebensdauer des HF-Koaxialadapters zu verlängern, sind eine ordnungsgemäße Verwendung, tägliche Wartung, Umweltmanagement und andere Aspekte erforderlich. Im Folgenden sind einige wichtige Maßnahmen aufgeführt:
(1). Richtige Verwendung und Bedienung
Vermeiden Sie häufiges Ein- und Ausstecken: Durch wiederholtes Ein- und Ausstecken wird die Metallkontaktfläche der Schnittstelle abgenutzt, was zu Impedanzfehlanpassungen oder Signalverlusten führt. Versuchen Sie, die Verbindung nur dann zu trennen, wenn es nötig ist. Richten Sie den Stecker aus und ziehen Sie ihn fest: Stellen Sie sicher, dass die männlichen und weiblichen Stecker ausgerichtet sind, bevor Sie ihn drehen und festziehen, um eine Fehlausrichtung des Gewindes oder eine Beschädigung des Kreuzgewindes zu vermeiden. Verwenden Sie das richtige Drehmoment: Zu starkes Anziehen beschädigt die Gewinde, zu lockeres Anziehen führt zu schlechtem Kontakt. Nach dem manuellen Anziehen können Sie mit einem Drehmomentschlüssel den vom Hersteller empfohlenen Wert anziehen. Nicht im eingeschalteten Zustand betreiben: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es ein- und ausstecken, um eine Beschädigung der Kontaktpunkte durch Lichtbogenentladung zu vermeiden.
(2). Physischer Schutz
Vermeiden Sie mechanische Belastungen: Vermeiden Sie Biegen, Ziehen oder seitliche Kräfte auf den Adapter, insbesondere beim Anschließen von Kabeln. Verwenden Sie rechtwinklige Adapter oder Kabelhalterungen, um die Belastung zu reduzieren. Halten Sie die Schnittstelle sauber: Decken Sie sie bei Nichtgebrauch mit einer Staubkappe ab, um Staub, Öl oder Oxidation zu verhindern. Antioxidantien können in feuchten Umgebungen verwendet werden. Vermeiden Sie Stürze oder Stöße: Die innere Struktur des Präzisionsadapters kann durch Stöße leicht beschädigt werden. Gehen Sie daher vorsichtig damit um.
(3). Umweltmanagement
Kontrollieren Sie Temperatur und Luftfeuchtigkeit: Hohe Temperaturen beschleunigen die Metalloxidation und Feuchtigkeit kann leicht zu Korrosion führen. Es wird empfohlen, es in einer Umgebung mit einer Temperatur von 10–30 °C und einer Luftfeuchtigkeit von <60 % zu verwenden. Wählen Sie unter extremen Bedingungen einen abgedichteten Adapter. Korrosions- und staubdicht: Adapter mit vergoldeten oder Edelstahlschnittstellen sollten für Industrie- oder Außenumgebungen ausgewählt und regelmäßig gereinigt werden. (4). Regelmäßige Wartung Reinigen Sie die Schnittstelle: Wischen Sie die Kontaktfläche mit wasserfreiem Alkohol und einem fusselfreien Tuch ab. Hartnäckige Flecken können mit einem Spezialreiniger entfernt werden. Vermeiden Sie die Verwendung von abrasiven Materialien. Auf Verschleiß und Beschädigung prüfen: Überprüfen Sie die Schnittstelle regelmäßig auf Kratzer, Rost oder Verformung, testen Sie die Signalqualität und tauschen Sie sie bei Unregelmäßigkeiten rechtzeitig aus. Schmieren Sie das Gewinde (optional): Einige Adapter können mit einer kleinen Menge Silikonfett geschmiert werden. Achten Sie jedoch darauf, dass die elektrische Leistung dadurch nicht beeinträchtigt wird.
(5). Wählen Sie den passenden Adapter aus
Passende Spezifikationen: Stellen Sie sicher, dass Parameter wie Impedanz (z. B. 50 Ω/75 Ω), Frequenzbereich und Leistungskapazität den Systemanforderungen entsprechen, um eine Überlastung zu vermeiden.
Bevorzugen Sie hochwertige Materialien: Vergoldete Schnittstellen sind korrosionsbeständiger als vernickelte Schnittstellen, und PTFE-Isoliermaterialien weisen eine stabilere Leistung bei hohen Frequenzen auf.
(6). Vorsichtsmaßnahmen bei der Lagerung
An einem trockenen Ort aufbewahren: Wenn Sie es längere Zeit nicht verwenden, legen Sie es in einen antistatischen Beutel und fügen Sie Trockenmittel hinzu, um eine Luftexposition zu vermeiden.
Stapeln vermeiden: Locker lagern, um zu verhindern, dass die Schnittstelle zusammengedrückt und verformt wird.
(7). Andere Vorschläge
Nutzen Sie Adapterkabel statt häufiges Stecken und Ziehen: Wenn eine Schnittstelle häufig gewechselt werden muss, kann ein kurzer Kabelfestadapter verwendet werden, um den Verschleiß zu reduzieren.
Regelmäßige Kalibrierung und Tests: Verwenden Sie bei der Verwendung von Hochfrequenzanwendungen regelmäßig einen Netzwerkanalysator, um eine Verschlechterung der Adapterleistung zu erkennen.
5.Reinigungsanleitung für RF-Koaxialadapter
(1). Vorbereitung vor der Reinigung
Erforderliche Werkzeuge
Fusselfreies Tuch oder Wattestäbchen (z. B. Brillenputztuch, Mikrofasertuch)
Reinster Alkohol (99 % Isopropylalkohol IPA) oder spezieller Elektronikreiniger (z. B. DeoxIT D5)
Druckluftdose oder Luftgebläse (zum Entfernen von Staub)
Weiche Bürste (nichtmetallisches Material, um Kratzer zu vermeiden)
Antistatische Handschuhe (um zu verhindern, dass elektrostatische Entladung empfindliche Komponenten beschädigt)
Vorsichtsmaßnahmen
Ausgeschalteter Betrieb: Stellen Sie sicher, dass das Gerät vor der Reinigung ausgeschaltet ist, um die Gefahr eines Kurzschlusses oder Stromschlags zu vermeiden.
Vermeiden Sie ätzende Lösungsmittel: Chlor- oder ammoniakhaltige Reiniger (z. B. Glaswasser, WD-40) können die Beschichtung beschädigen.
Schonender Betrieb: Vermeiden Sie starkes Kratzen, insbesondere an vergoldeten Schnittstellen, um Verschleiß vorzubeugen.
(2). Reinigungsschritte
Schritt 1: Vorläufige Staubentfernung
Entfernen Sie Staub und Schmutz auf der Oberfläche und Schnittstelle des Adapters mit Druckluft oder einem Luftgebläse.
Wenn hartnäckige Partikel vorhanden sind, entfernen Sie diese vorsichtig mit einer weichen Bürste (vermeiden Sie Metallbürsten, um Kratzer zu vermeiden).
Schritt 2: Reinigen Sie die Kontaktfläche (männlich/weiblich)
Tauchen Sie eine kleine Menge wasserfreien Alkohol oder Elektronikreiniger ein (sprühen Sie nicht direkt darauf, damit die Flüssigkeit nicht in die Isolierschicht eindringt).
Wischen Sie vorsichtig mit einem fusselfreien Tuch oder Wattestäbchen ab:
Bei Außengewinden (Außengewinde): Wischen Sie in rotierender Richtung entlang des Gewindes.
Bei Innengewinden (Innengewinde): Mit einem Wattestäbchen spiralförmig reinigen, um Rückstände von Fasern zu vermeiden.
Behandlung hartnäckiger Oxidschichten:
Bei geringfügiger Oxidation kann der DeoxIT-Reiniger verwendet werden. Lassen Sie es nach dem Auftragen 1–2 Minuten einwirken, bevor Sie es abwischen.
Es wird empfohlen, den Adapter auszutauschen, wenn er stark oxidiert oder korrodiert ist. Eine erzwungene Reinigung kann zu weiteren Schäden führen.
Schritt 3: Reinigen Sie die Außenhülle
Wischen Sie das Adaptergehäuse mit einem alkoholhaltigen Baumwolltuch ab, um Öl oder Fingerabdrücke zu entfernen.
Verhindern Sie, dass Flüssigkeit in das Innere nicht abgedichteter Adapter gelangt. Schritt 4: Trocknen Nach der Reinigung 5–10 Minuten ruhen lassen, um sicherzustellen, dass der Alkohol vollständig verdunstet ist. Um die Trocknung zu beschleunigen, kann Druckluft verwendet werden (niedrige Temperatur, um Kondensation zu vermeiden).
(3). Inspektion nach der Reinigung
Sichtprüfung: Stellen Sie sicher, dass keine Rückstände von Fasern, Flecken oder Korrosion vorhanden sind.
Elektrischer Test (optional):
Verwenden Sie einen Netzwerkanalysator oder ein Multimeter, um den Kontaktwiderstand und das VSWR (Stehwellenverhältnis) zu überprüfen, um eine normale Leistung sicherzustellen.
Wenn das Signal abnormal ist (z. B. erhöhte Einfügungsdämpfung), kann dies an einer unvollständigen Reinigung oder einer Beschädigung des Adapters liegen.
(4). Tägliche Wartungsempfehlungen
Regelmäßig reinigen (alle 3–6 Monate oder häufiger in Umgebungen mit hohem Staubgehalt).
Verwenden Sie Staubkappen: Decken Sie die Schnittstelle ab, wenn sie nicht verwendet wird, um Staub und Oxidation zu verhindern.
Vermeiden Sie direkten Kontakt mit Metallschnittstellen: Salz und Fett von Fingerabdrücken beschleunigen die Korrosion.
Verwenden Sie zum Kratzen kein Schleifpapier, keine Metallbürsten oder harte Gegenstände.
Vermeiden Sie die Verwendung von Silikonschmiermitteln (kann die Kontaktfläche verunreinigen und Hochfrequenzsignale beeinträchtigen).
(5). Sonderfallbearbeitung
Meerwasser/Umgebung mit hoher Luftfeuchtigkeit: Nach der Reinigung Antioxidans auftragen.
Gewinde steckt fest: Geben Sie eine kleine Menge Kontaktreiniger hinzu und drehen Sie es vorsichtig, ohne Gewalt anzuwenden.
Reinigungsrichtlinien für HF-Koaxialadapter:
| Schritte | Bedienungsanleitung | Vorsichtsmaßnahmen |
| 1. Vorbereitung | Trennen Sie das Netzkabel und den Adapter. Bereiten Sie ein fusselfreies Tuch, wasserfreien Alkohol (99 % IPA), Druckluft, eine Bürste mit weichen Borsten und antistatische Handschuhe vor. | Vermeiden Sie es, bei eingeschaltetem Gerät zu arbeiten. Verwenden Sie keine Lösungsmittel, die Chlor, Ammoniak oder ätzende Lösungsmittel (wie WD-40) enthalten. |
| 2. Erste Staubentfernung | Oberflächenstaub mit Druckluft entfernen. Entfernen Sie hartnäckige Partikel vorsichtig mit einer weichen Bürste. | Halten Sie einen vertikalen Druckluftstrahl aufrecht. Verwenden Sie eine nichtmetallische Bürste (z. B. Nylon). |
| 3. Reinigen Sie die Kontaktflächen | Außengewinde (Außengewinde): - Befeuchten Sie ein fusselfreies Tuch mit Alkohol und wischen Sie es entlang des Gewindes. Innengewinde (Innengewinde): - Mit einem Wattestäbchen in spiralförmigen Bewegungen reinigen. | Vermeiden Sie, dass übermäßig viel Alkohol in die Isolierung eindringt. - Gehen Sie vorsichtig mit vergoldeten Anschlüssen um, um Verschleiß vorzubeugen. - Bei starker Oxidation verwenden Sie DeoxIT und lassen Sie es 1–2 Minuten einwirken, bevor Sie es abwischen. |
| 4. Gehäusereinigung | Entfernen Sie Ölflecken und Fingerabdrücke mit einem alkoholgetränkten Tuch vom Gehäuse. | Versiegelte Adapter sollten vor dem Eindringen von Flüssigkeit geschützt werden. |
| 5. Trocknen | Lassen Sie es 5-10 Minuten lang stehen, damit es auf natürliche Weise verdunstet. Um die Trocknung zu beschleunigen, kann Niedertemperatur-Druckluft verwendet werden. | Stellen Sie sicher, dass es vollständig trocken ist, bevor Sie es einschalten. |
| 6. Inspektion und Abnahme | Führen Sie eine Sichtprüfung auf verbleibenden Schmutz oder Fasern durch. Testen Sie ggf. VSWR und Einfügedämpfung mit einem Netzwerkanalysator. | Wenn das Signal abnormal ist (z. B. VSWR > 1,5), sollten Sie den Adapter austauschen. |
Tägliche Wartungsempfehlungen:
| Wartungsmaßnahmen | Empfohlene Praktiken | Verbotene Praktiken |
| Staubschutz | Bei Nichtgebrauch Staubschutzkappe verwenden | Belastung durch Staub und Öl |
| Steckverbinderwartung | Regelmäßig alle 3–6 Monate reinigen. In Umgebungen mit hoher Luftfeuchtigkeit kürzer reinigen. | Direkter Kontakt mit Metalloberflächen (Fingerprint-Korrosion) |
| Umgang mit extremen Umgebungsbedingungen | Tragen Sie nach der Reinigung in Meerwasser/Umgebungen mit hoher Luftfeuchtigkeit ein Antioxidans (z. B. No-Ox-ID) auf. | Schaben Sie die Oxidschicht mit Schleifpapier oder einer Metallbürste ab. |
| Lagerbedingungen | In einem antistatischen Beutel mit Trockenmittel aufbewahren. Vermeiden Sie Quetschungen. | Über längere Zeiträume hohen Temperaturen (>40 °C) oder Luftfeuchtigkeit (>80 % relative Luftfeuchtigkeit) ausgesetzt. |
Die ordnungsgemäße Reinigung von HF-Koaxialadaptern verlängert deren Lebensdauer erheblich und sorgt für eine stabile Signalübertragung. Kernpunkte:
Reinigen Sie es vorsichtig mit einem fusselfreien Tuch und wasserfreiem Alkohol.
Vermeiden Sie scheuernde Lösungsmittel und Kratzer mit harten Gegenständen.
Nach der Reinigung gründlich trocknen und die elektrische Leistung überprüfen.
6. Häufig gestellte Fragen zu HF-Koaxialadaptern
(1). Grundkonzepte
F1: Was ist ein HF-Koaxialadapter?
A: Ein HF-Koaxialadapter ist ein Konvertierungsgerät, das zum Verbinden von Koaxialkabeln oder Geräten mit unterschiedlichen Schnittstellentypen verwendet wird, um eine Impedanzanpassung (z. B. 50 Ω oder 75 Ω) während der Signalübertragung sicherzustellen und Reflexionen und Verluste zu reduzieren.
F2: Welche gängigen Arten von HF-Adaptern gibt es?
A: Zu den häufigsten Typen gehören:
Nach Schnittstellentyp: SMA, N-Typ, BNC, TNC, SMB, MCX usw.
Nach Geschlecht: männlich (mit Stift), weiblich (mit Buchse).
Nach Funktion: direkt, rechtwinklig, Dämpfung, direkte Isolierung usw.
(2). Auswahl und Verwendung
F3: Wie wählt man einen geeigneten HF-Adapter aus?
A: Die folgenden Faktoren müssen berücksichtigt werden:
Impedanzanpassung (50 Ω oder 75 Ω).
Frequenzbereich (z. B. SMA-Adapter unterstützen normalerweise 0–18 GHz, N-Typ kann über 18 GHz erreichen).
Schnittstellentyp (z. B. SMA zu N-Typ). Leistungskapazität (für Hochleistungsanwendungen ist ein spezieller Adapter erforderlich). Materialien und Beschichtung (vergoldete Schnittstelle ist korrosionsbeständiger, PTFE-Isoliermaterial hat eine bessere Hochfrequenzleistung).
F4: Kann der Adapter längere Zeit am Gerät angeschlossen werden?
A: Ja, aber bitte beachten Sie: Vermeiden Sie häufiges Ein- und Ausstecken, da dies zu Verschleiß führen kann. Es wird empfohlen, den Oxidationszustand bei hoher Luftfeuchtigkeit oder korrosiven Umgebungen regelmäßig zu überprüfen.
F5: Was soll ich tun, wenn der Adapter nicht festgezogen oder locker ist?
A: Überprüfen Sie, ob die Gewinde ausgerichtet sind, um Schäden durch Quergewinde zu vermeiden. Verwenden Sie zum Anziehen einen Drehmomentschlüssel gemäß dem vom Hersteller empfohlenen Wert (z. B. 8–10 in-lbs). Bei starkem Gewindeverschleiß muss der Adapter ausgetauscht werden.
(3). Reinigung und Wartung
F6: Muss der Adapter regelmäßig gereinigt werden? Wie oft? A: Umgebung mit wenig Staub: Einmal alle 6–12 Monate reinigen. Hohe Staubbelastung/Industrieumgebung: Alle 1–3 Monate reinigen. Reinigungsmethode: Wischen Sie die Kontaktfläche mit wasserfreiem Alkohol (99 % IPA) und einem fusselfreien Tuch ab.
F7: Wie gehe ich mit Oxidation auf der Kontaktfläche des Adapters um?
A: Leichte Oxidation: Mit Elektronikreiniger wie DeoxIT abwischen.
Starke Oxidation: Es wird empfohlen, den Adapter auszutauschen. Eine erzwungene Reinigung kann zu weiteren Schäden führen.
F8: Kann WD-40 zum Schmieren der Adaptergewinde verwendet werden?
A: Nein! WD-40 enthält ätzende Inhaltsstoffe und kann die Beschichtung beschädigen. Wenn eine Schmierung erforderlich ist, verwenden Sie spezielles Silikonfett (z. B. Dow Corning Molykote 44).
(4). Fehlerbehebung
F9: Was kann die Ursache für den durch den Adapter verursachten erhöhten Signalverlust sein?
A: Schlechter Kontakt: Die Schnittstelle ist oxidiert oder nicht festgezogen.
Impedanzfehlanpassung: Verwendung eines Adapters mit der falschen Impedanz (z. B. Mischung von 50 Ω und 75 Ω).
Mechanischer Schaden: Die Schnittstelle ist deformiert oder die innere Isolationsschicht ist beschädigt.
F10: Wie kann ich testen, ob der Adapter ordnungsgemäß funktioniert?
A: Sichtprüfung: Beobachten Sie, ob die Schnittstelle oxidiert, deformiert oder verunreinigt ist.
Multimetertest: Messen Sie die Leitfähigkeit zwischen den beiden Enden (der Widerstand sollte nahe bei 0 Ω liegen).
Netzwerkanalysatortest: Überprüfen Sie das VSWR (Stehwellenverhältnis). Der ideale Wert sollte ≤1,5 sein.
F11: Ist es normal, dass sich der Adapter stark erwärmt?
A: Anwendung mit geringer Leistung: Eine leichte Erwärmung ist normal.
Anwendung mit hoher Leistung: Wenn es ungewöhnlich heiß wird, kann dies auf einen schlechten Kontakt oder eine Überlastung der Stromversorgung zurückzuführen sein. Sie müssen die Adapterspezifikationen überprüfen.
(5). Andere Fragen
F12: Können Adapter verschiedener Marken gemischt werden?
A: Ja, aber Sie müssen Folgendes sicherstellen:
Schnittstellentyp, Impedanz und Frequenzbereich stimmen überein.
Adapter von schlechter Qualität können zu einer Signalverschlechterung führen. Es empfiehlt sich, bekannte Marken zu wählen.
F13: Warum sind einige Adapter mit „DC Block“ gekennzeichnet?
A: Der DC-Block-Adapter verfügt im Inneren über eine Kondensatorstruktur, die Gleichstromsignale blockieren und nur HF-Signale durchlassen kann. Es dient zum Schutz empfindlicher Geräte vor Gleichspannung.
F14: Worauf sollte ich bei der Lagerung des Adapters achten?
A: In einem antistatischen Beutel aufbewahren, um Feuchtigkeit und Staub zu vermeiden.
Wenn Sie es längere Zeit nicht verwenden, decken Sie es mit einer Staubkappe ab und geben Sie ein Trockenmittel hinein.
Fordern Sie noch heute einen Anruf an
