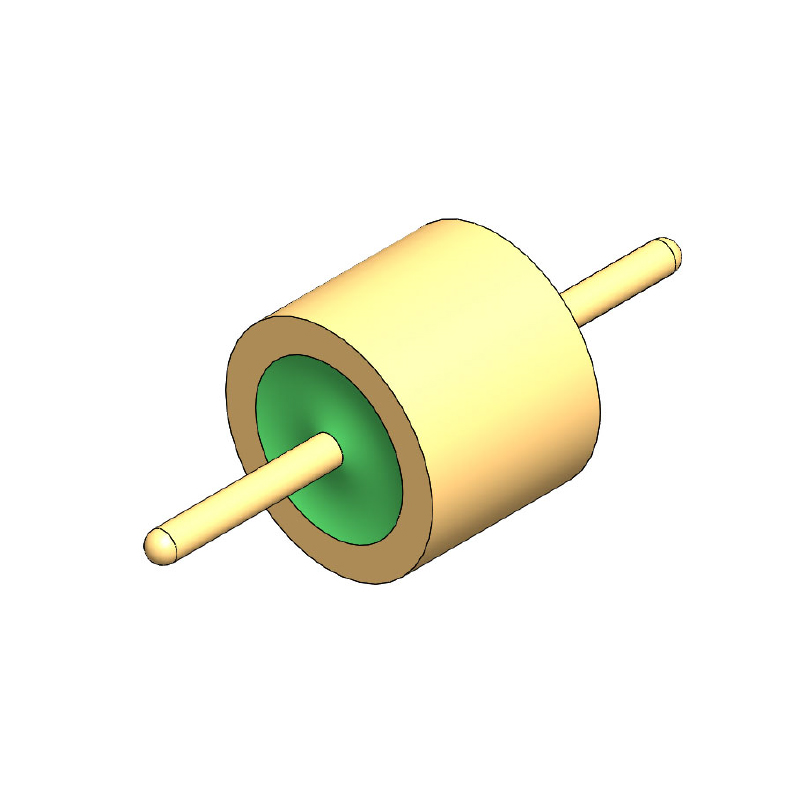

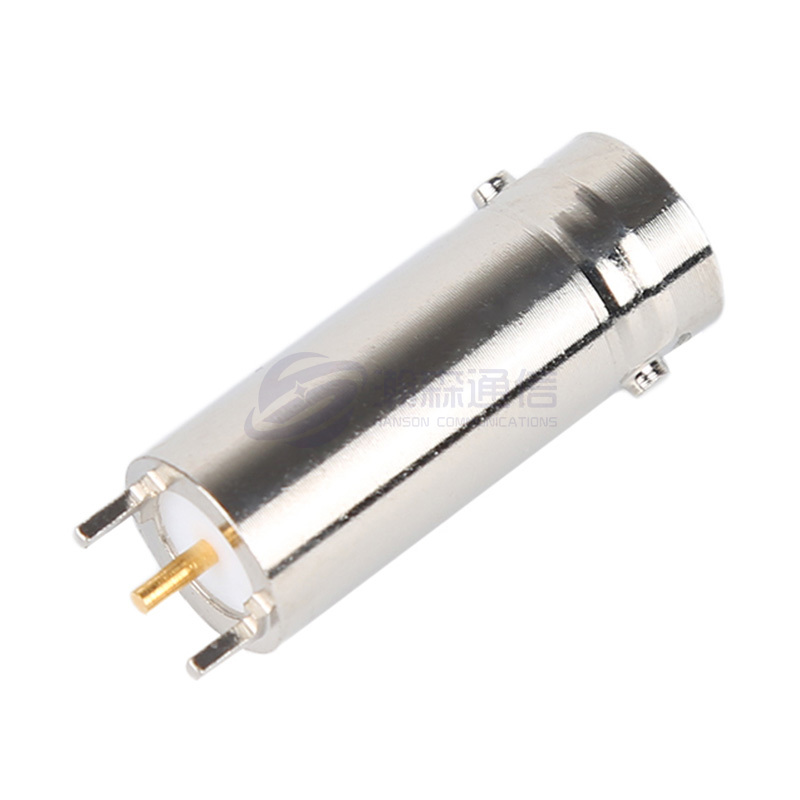

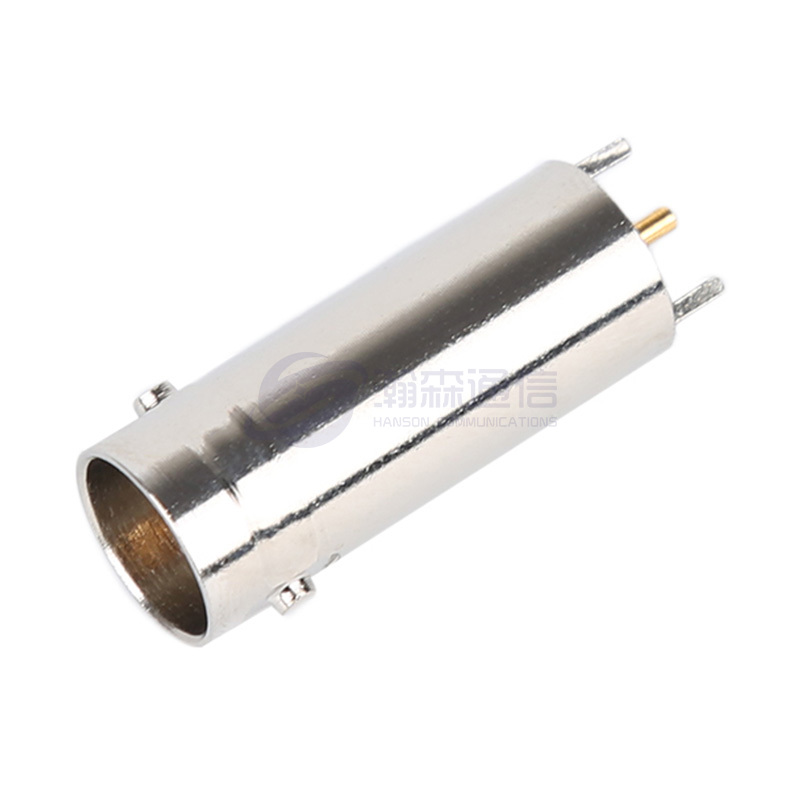

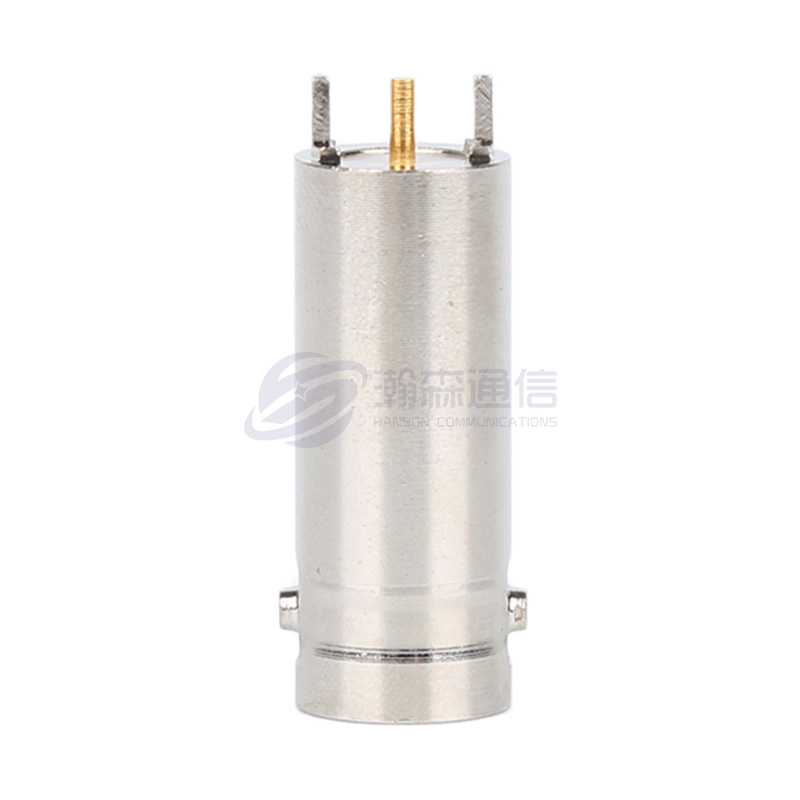

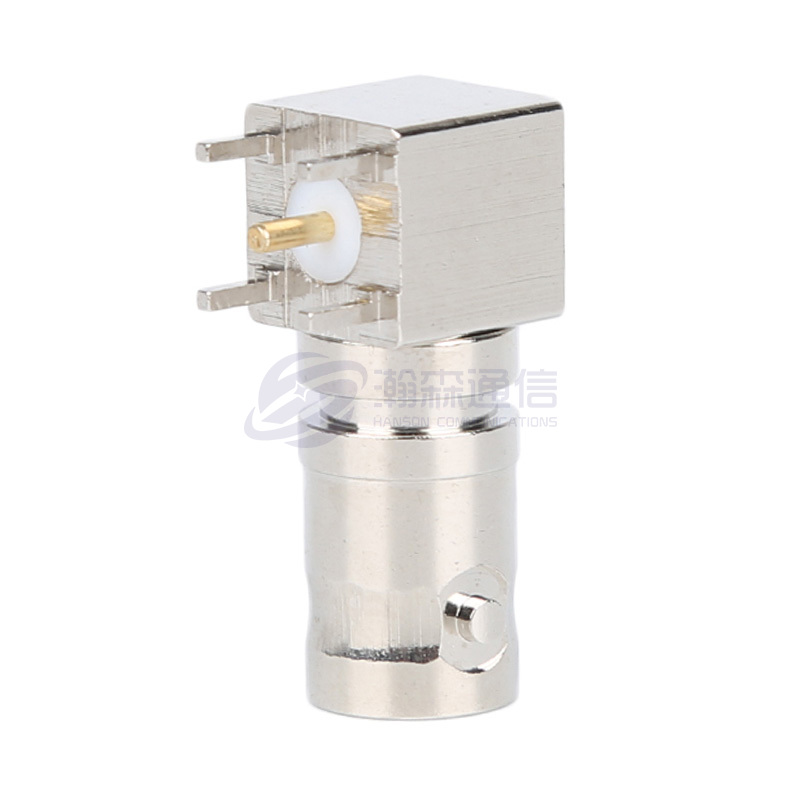

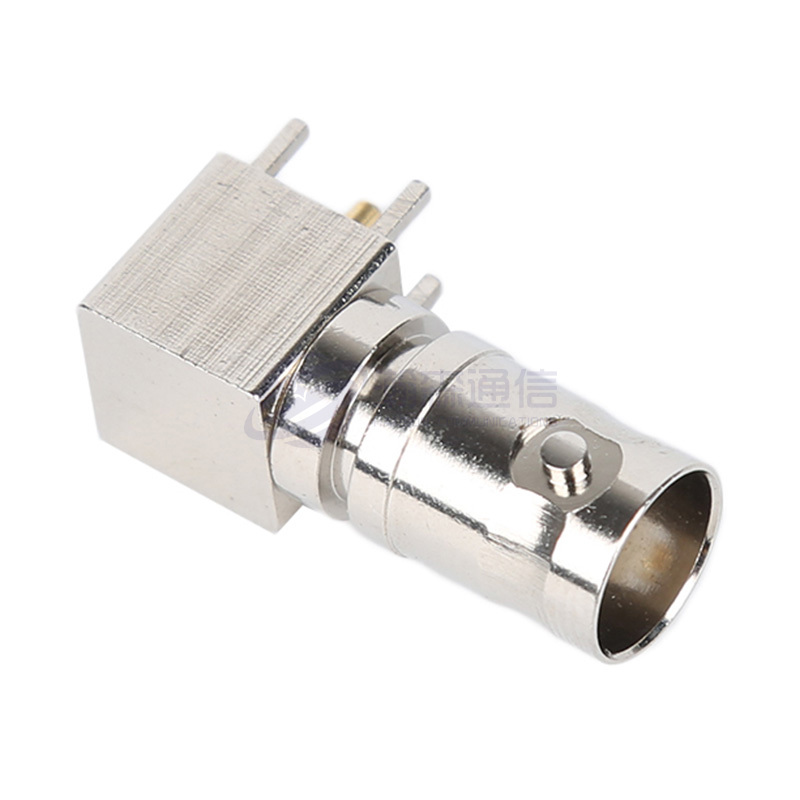

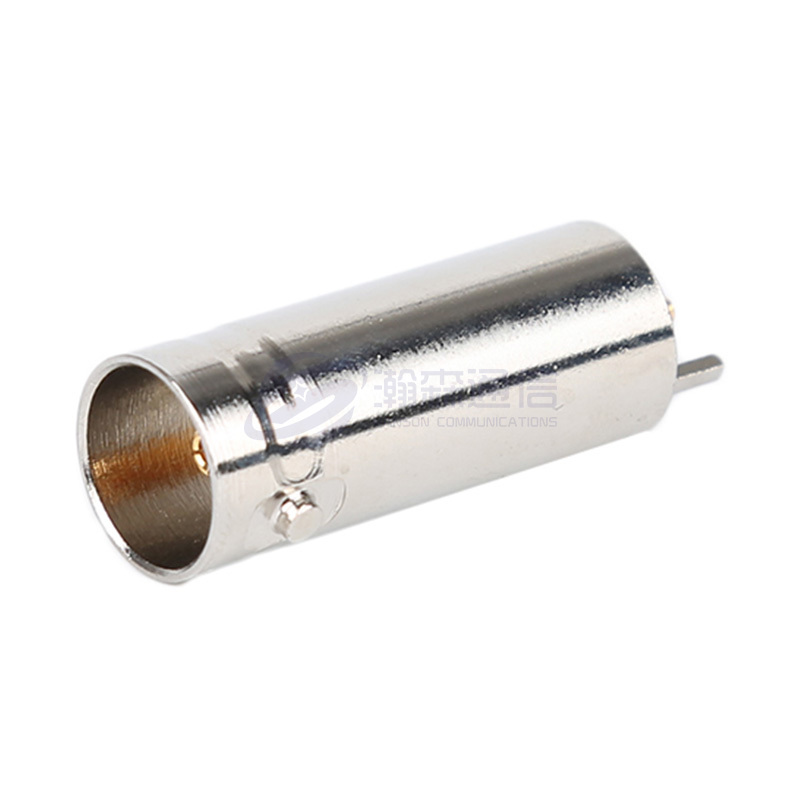

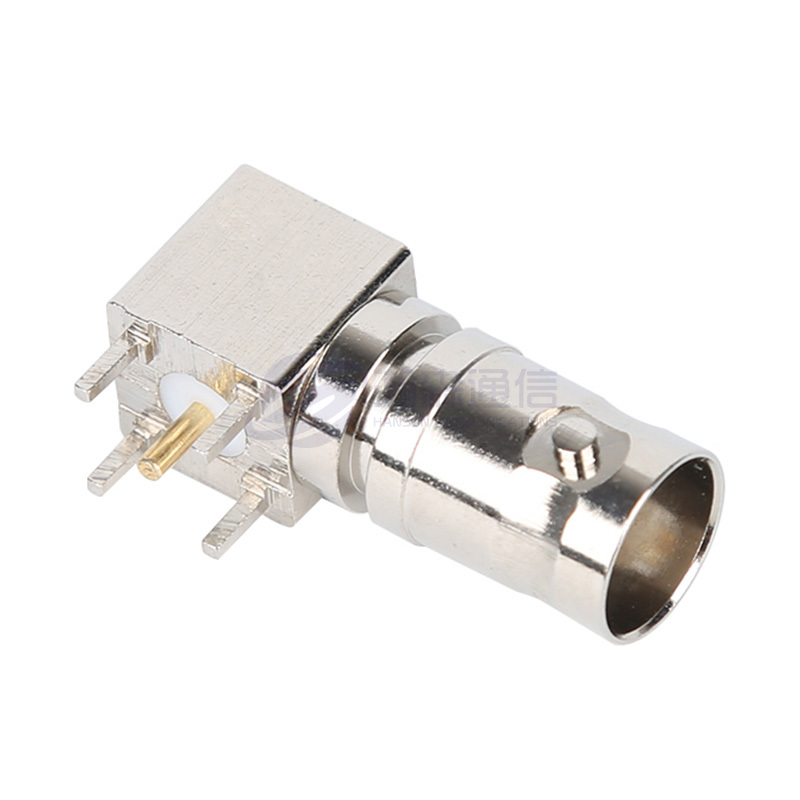

Der HF-Koaxialstecker der BNC-Serie ist ein HF-Koaxialstecker vom Bajonetttyp, der gemäß dem US-Militärstandard MIL-C-39012 entwickelt wurde. Es zeichnet sich durch eine schnelle Verbindung und einen zuverlässigen Kontakt aus und ist einer der am weitesten verbreiteten und am häufigsten verwendeten Steckverbinder der Welt. Die charakteristische Impedanz des HF-Koaxialsteckers der BNC-Serie ist in 50 Ω und 75 Ω unterteilt, und die Größen der beiden unterschiedlichen Impedanzstecker sind aufeinander abgestimmt.
Wichtigste technische Spezifikationen:
◆ Charakteristische Impedanz: 50 Ω/75 Ω
◆ Frequenzbereich: DC-4 GHz (50 Ω)/DC-1 GHz (75 Ω)
◆ Isolationswiderstand: ≥5000 MΩ
◆ Dielektrische Spannungsfestigkeit: 1500 V (rms)
◆ Spannungs-Stehwellenverhältnis (VSWR): ≤1,25
◆ Steckzyklen: 500 Mal

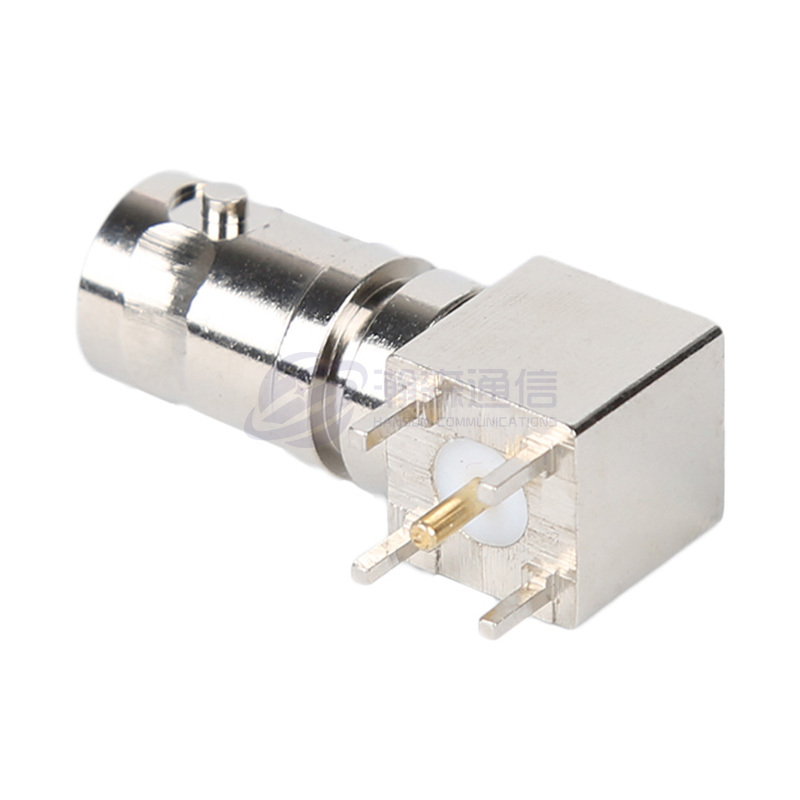

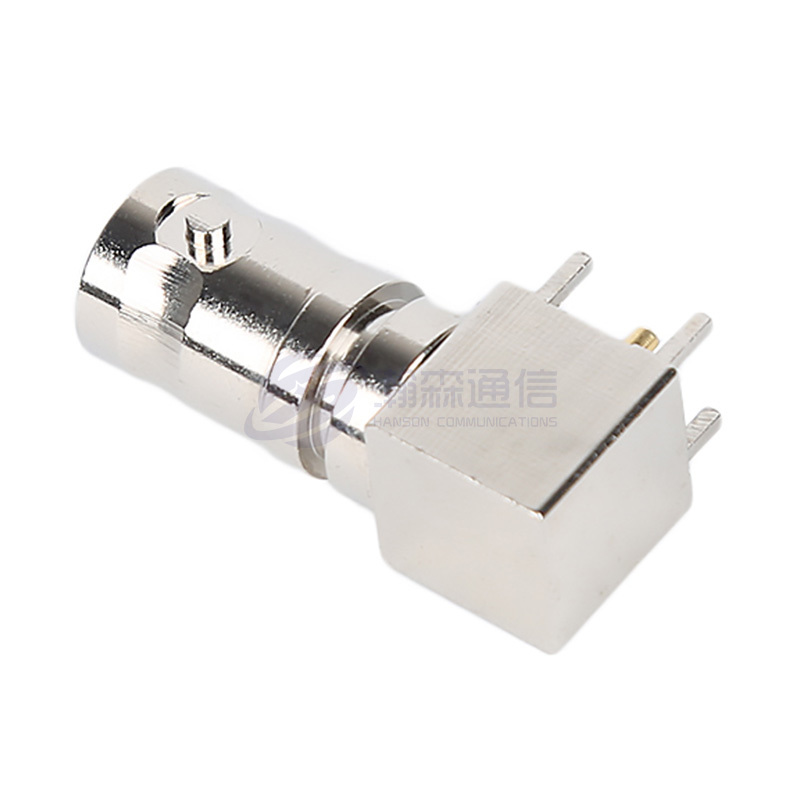

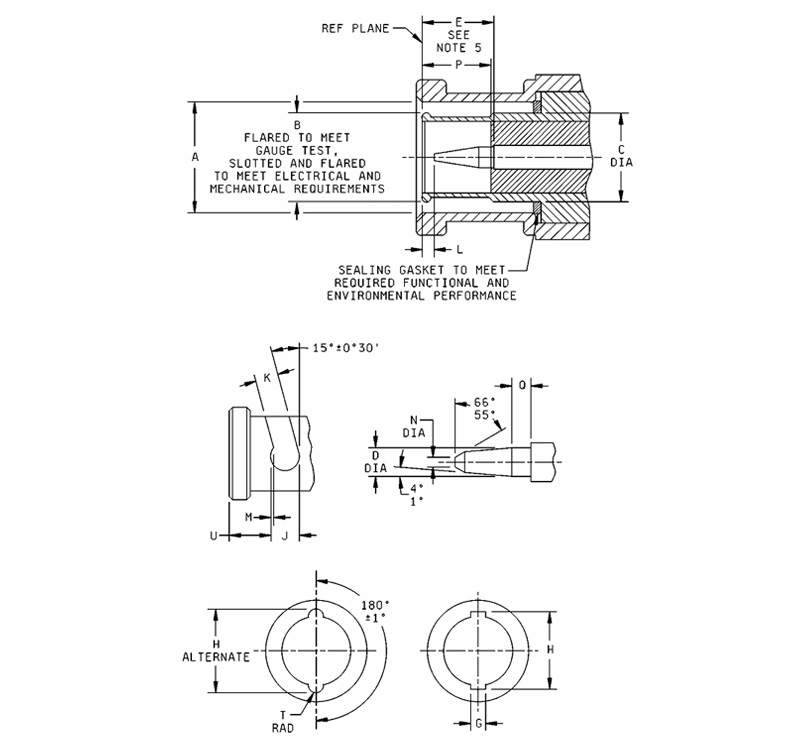

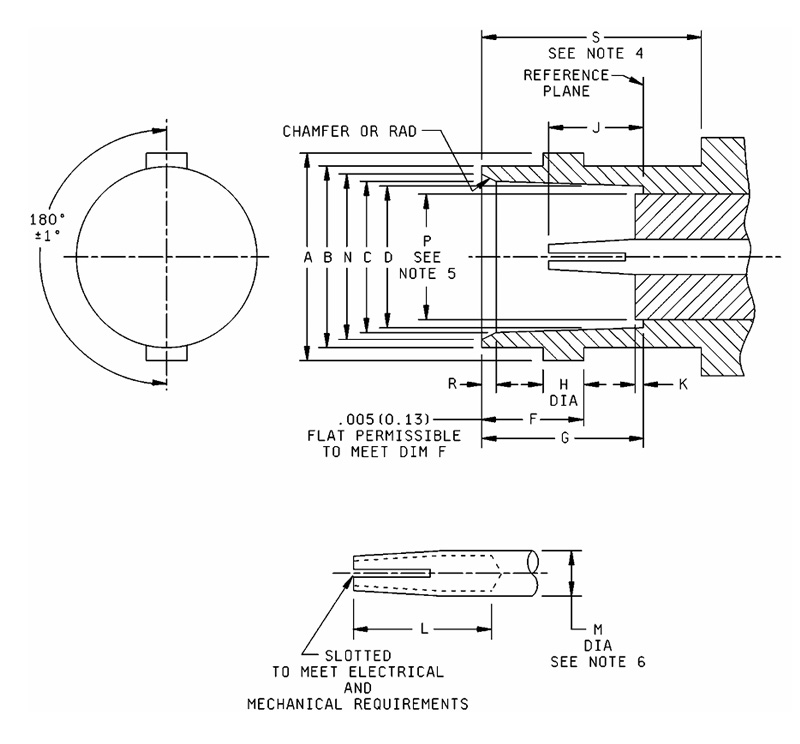

| Schwach Ltr | Millimeter (Zoll) | |
| Minimum | Maximal | |
| A | .432 (10,97) | .436 (11,07) |
| B | .378 (9,60) | .382 (9,70) |
| C | .327 (8,31) | .333 (8,46) |
| D | .319 (8,10) | .321 (8,15) |
| F | .204 (5,18) | .208 (5,28) |
| G | .327(8,31) | .335 (8,51) |
| H | .075 (1,91) | 081(2.06) |
| 」 | .186(4,72) | .206 (5,23) |
| K | ------- | .006(0,15) |
| L | .195 (4,95) | ------- |
| M | .081 (2,06) | 087 (2.21) |
| N | .346(8,79) | .356 (9,04) |
| P | ------- | .256 (6,50) |
| R | .015 (0,38) | .030 (0,76) |
| S | .414 (10,52) | ------- |
Hinweise:
1. Die Abmessungen sind in Zoll angegeben. Metrische Äquivalente stehen in Klammern.
2. Metrische Äquivalente werden nur zur allgemeinen Information angegeben.
3. Diese Schnittstelle muss die Messgeräteanforderungen gemäß der DSCC-Zeichnung oder -Spezifikation erfüllen.
4. Freiraum für die Überwurfmutter des Gegensteckers.
5. Das „P“-Maß gilt für den Teil (falls zutreffend) des Dielektrikums, der über die Referenzebenen um das Maß K hinausragt.
6. „M“ gilt nur für die Länge „L“.
| Schwach Ltr | Millimeter (Zoll) | |
| Minimum | Maximal | |
| A | 385 (9,78) | .390 (9,91) |
| B | Messgerätetest | |
| D | .052 (1,32) | .054 (1,37) |
| E | .210 (5,33) | .230 (5,84) |
| G | .091(2,31) | .097 (2,46) |
| H | .463 (11,76) | .473 (12.01) |
| H abwechselnd | .394 (10,01) | .400 (10,16) |
| J | .124(3,15) | ------- |
| K | .091(2,31) | .097 (2,46) |
| L | .003 (0,08) | ------- |
| M | .018 (0,46) | .022 (0,56) |
| N | ------- | .025 (0,64) |
| P | .208 (5,28) | ------- |
| Q | .078 (1,98) | ------- |
| T | .045 (1,14) | .049 (1,24) |
| U | .180(4,57) | .184 (4,67) |
Hinweise:
1. Die Abmessungen sind in Zoll angegeben. Metrische Äquivalente stehen in Klammern.
2. Metrische Äquivalente werden nur zur allgemeinen Information angegeben.
3. Im zusammengesteckten Zustand muss die Längskraft der Feder des Kupplungsmechanismus den von der Dichtung ausgeübten Druck um einen Betrag übersteigen, der erforderlich ist, um das Aneinanderstoßen der Außenkontakte an der Referenzebene sicherzustellen.
4. Diese Schnittstelle muss die angegebenen Messgeräteanforderungen erfüllen.

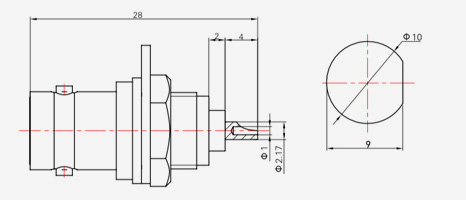

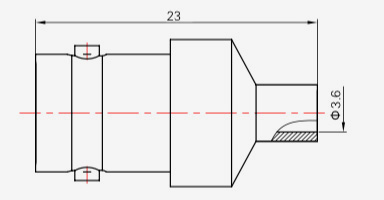

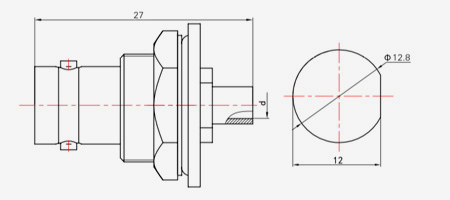

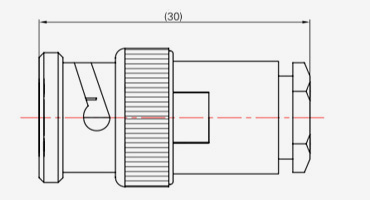

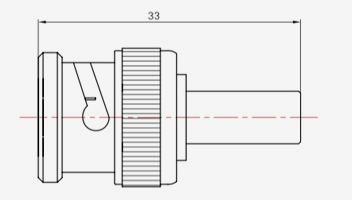

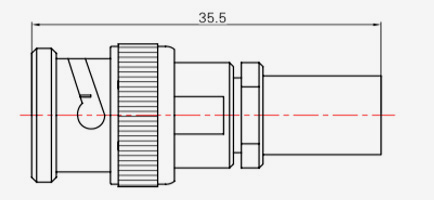

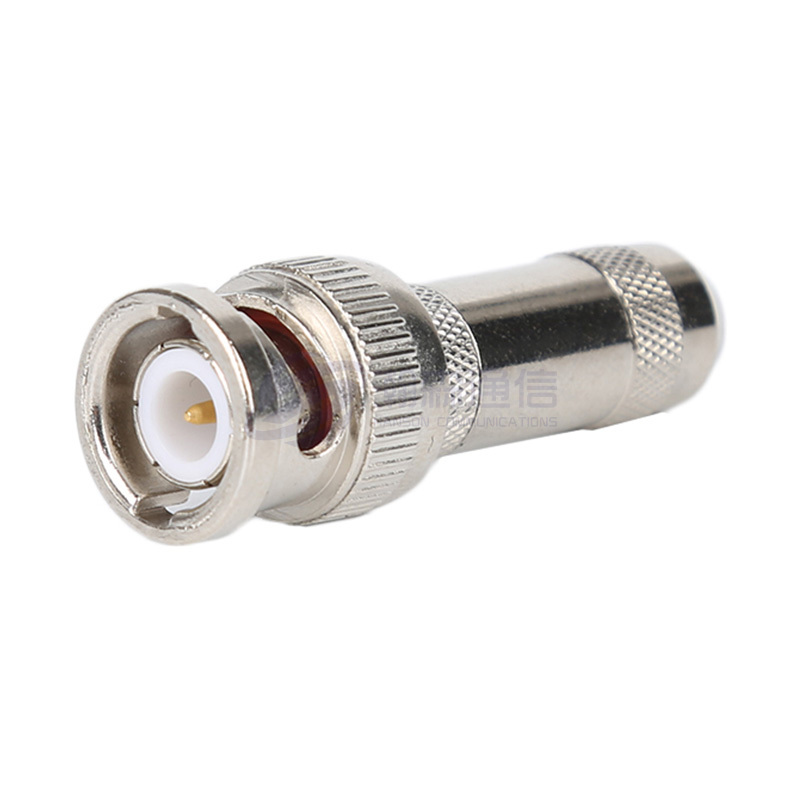

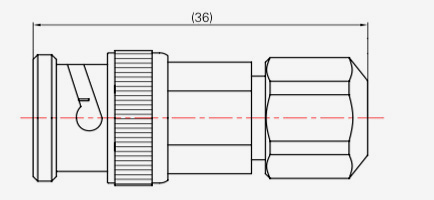

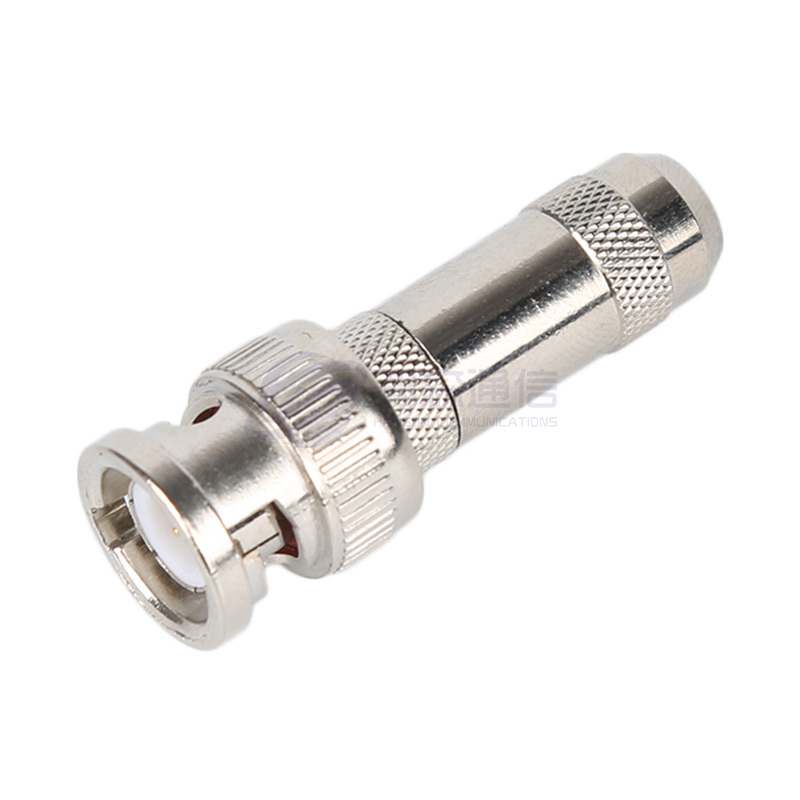

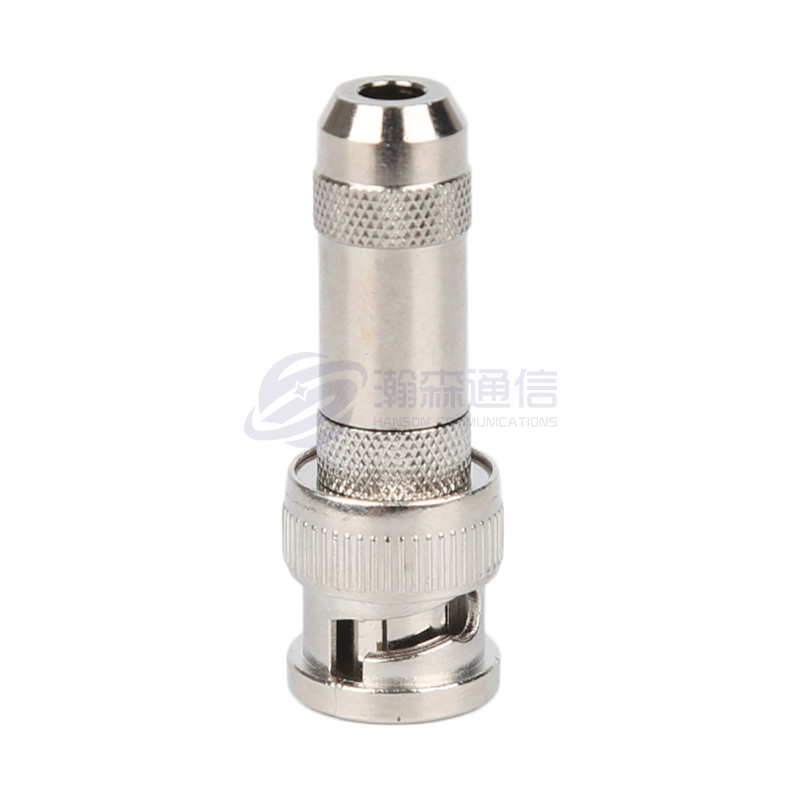

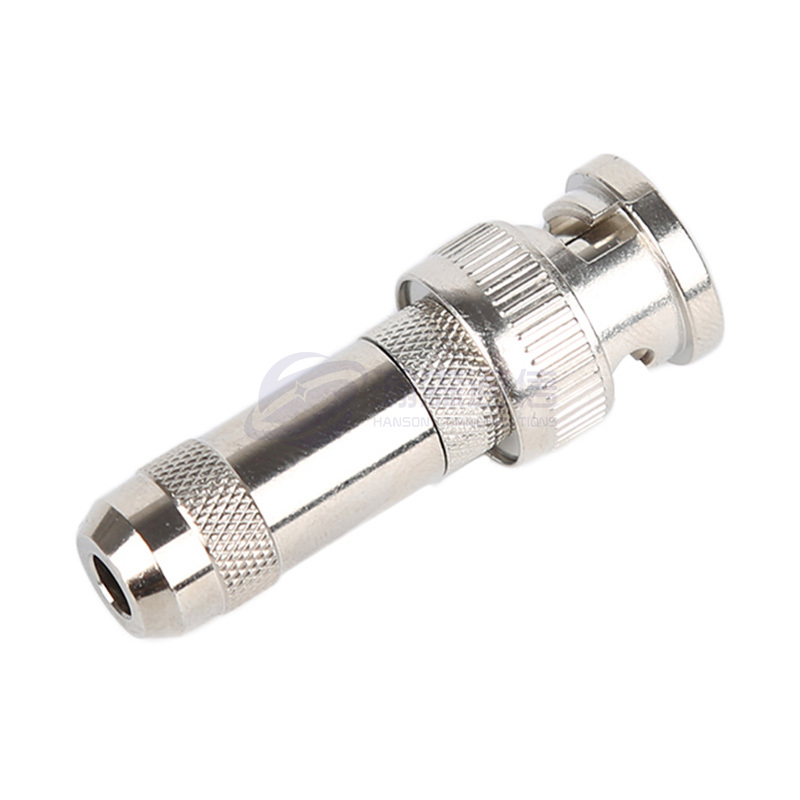

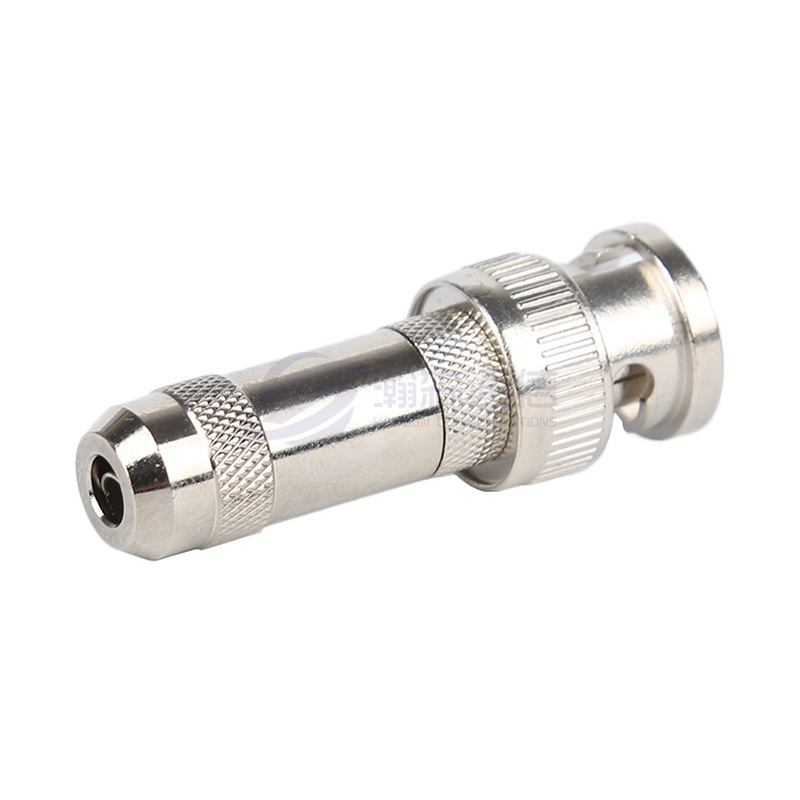

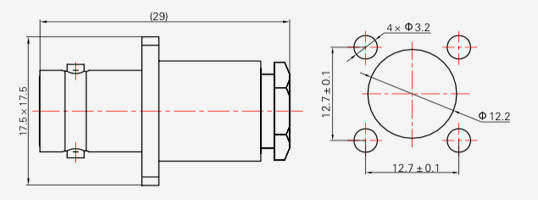

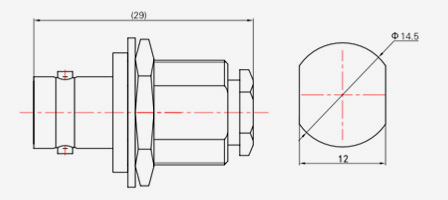

| Modell | Kabeltyp |
| BNC-JB3 | SFT-50-3、670-141 |
| Modell | Kabeltyp |
| BNC-KB3 | SFT-50-3.670-141 |
| MoDell | Kabeltyp | d |
| BNC-KYB2 | SFT-50-2,670-086 | Φ2,2 |
| BNC-KYB3 | SFT-50-2.670-141 | Φ3,6 |
| Modell | Kabeltyp |
| BNC-J3 | SYV-50-2-1,RG316 |
| BNC-J4 | SYV-50-2-2 |
| BNC-J5,(K)5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| BNC-J7 | SYV-50-5-1,SFCJ-50-5-51 |
| BNC-J10 | SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 |
| Modell | Kabeltyp |
| BNC-J3Y | SYV-50-2-1 |
| BNC-J5Y | SYV-50-3 |
| Modell | Kabeltyp |
| BNC-J12 | SYV-75-3 |
| Modell | Kabeltyp |
| BNC-75J13Y | SYV-75-5 |
| Modell | Kabeltyp |
| BNC-JW3Y | SYV-50-2-1,RG316 |
| Modell | Kabeltyp |
| BNC-KF3 | SYV-50-2-1,RG316 |
| BNC-KF4 | SYV-50-2-2 |
| BNC-KF5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| Modell | Kabeltyp |
| BNC-KY3 | SYV-50-2-1,RG316 |
| BNC-KY4 | SYV-50-2-2 |
| BNC-KY5 | SYV-50-3,SFCJ-50-3-51,RG142 |
