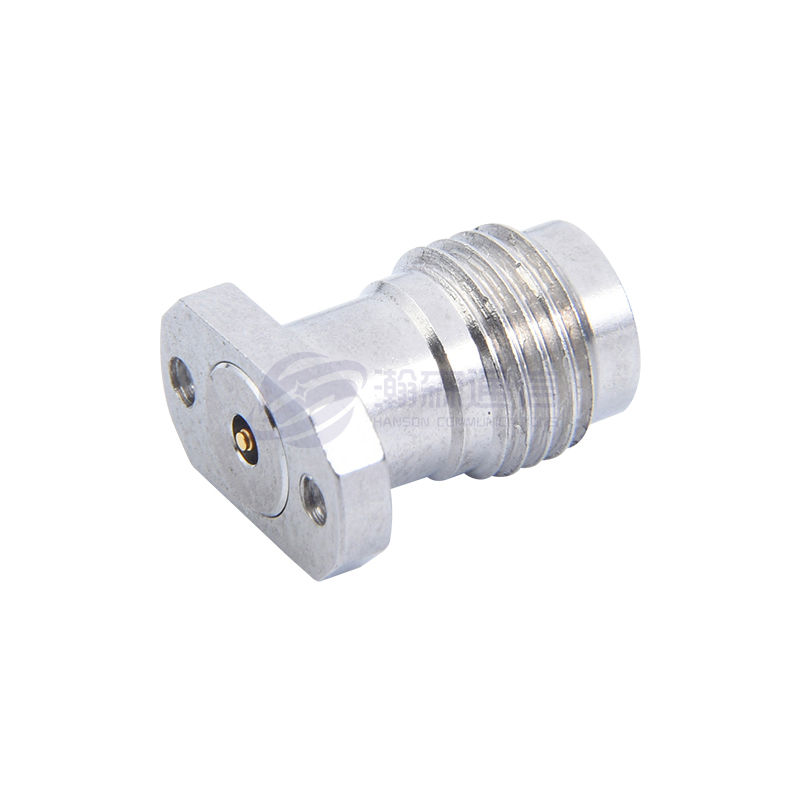

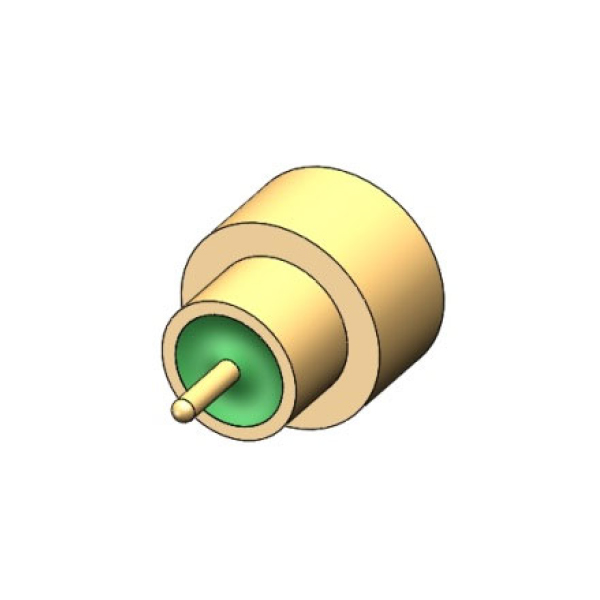

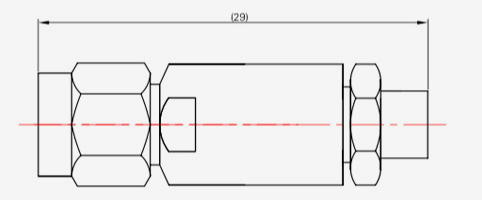

Der Steckverbinder der 2,4-mm-Serie ist ein Hochfrequenz-HF-Steckverbinder, der für hochpräzise Hochfrequenzanwendungen entwickelt wurde, insbesondere für Signalübertragungsanlässe, die einen Übertragungsfrequenzbereich von 40 GHz oder sogar höher erfordern. Es ist eine ideale Wahl für die Bereitstellung leistungsstarker Signalverbindungen im Mikrowellenfrequenzband, für Hochgeschwindigkeitskommunikation sowie für Präzisionstests und -messungen.
Wichtigste technische Spezifikationen:
◆ Charakteristische Impedanz: 50 Ω
◆ Frequenzbereich: DC-50 GHz
◆ Isolationswiderstand: ≥5000 MΩ
◆ Dielektrische Spannungsfestigkeit: 500 V (rms)
◆ Spannungs-Stehwellenverhältnis (VSWR): ≤1,35
◆ Steckzyklen: 500 Mal

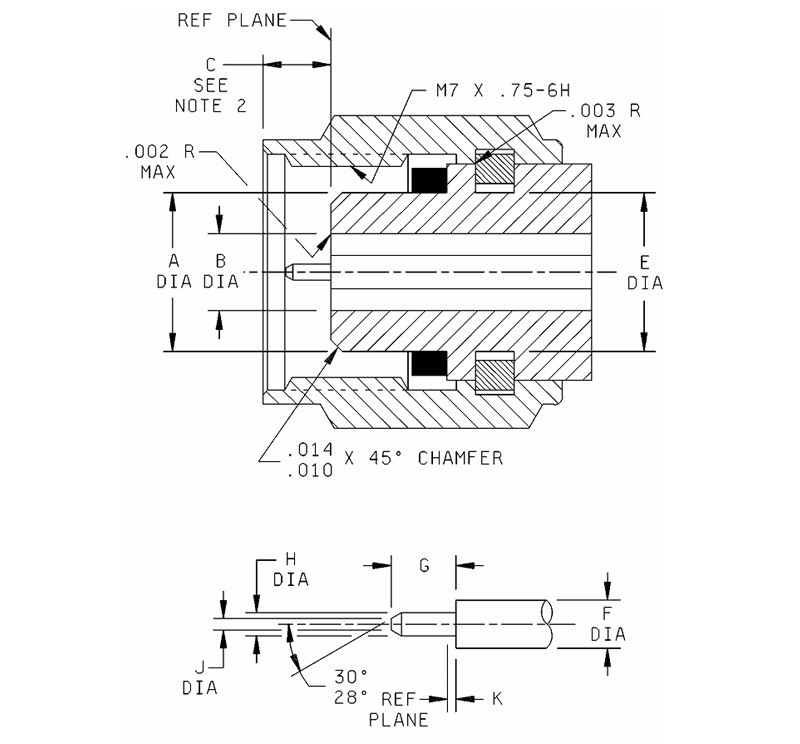

| Brief | Millimeter (Zoll) | |
| Minimum | Maximal | |
| A | 4,725 (.186) | 4,75(.187) |
| B | 2,393 (0,094) | 2.408(095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75 (0,187) | 4,85(.191) |
| F | 1,035(0,0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498 (0,0196) | 0,523 (.0206) |
| J | ---------- | 0,25 (0,010) |
| K | 0,00 (.000) | 0,08 (0,003) |
Hinweise:
1. Die Gewindelänge beträgt ab dem Ende der Überwurfmutter mindestens 4,37 mm (0,172 Zoll), 0,63 mm (0,025 Zoll) ± 0,25 mm (0,010 Zoll).
2. Mit in Vorwärtsrichtung vorgespannter Überwurfmutter.
3. Die Abmessungen sind in Millimetern angegeben.
4. Zoll-Pfund-Äquivalente werden nur zur Information angegeben.
5. Senkbohrung mindestens 7 mm (0,276 Zoll).

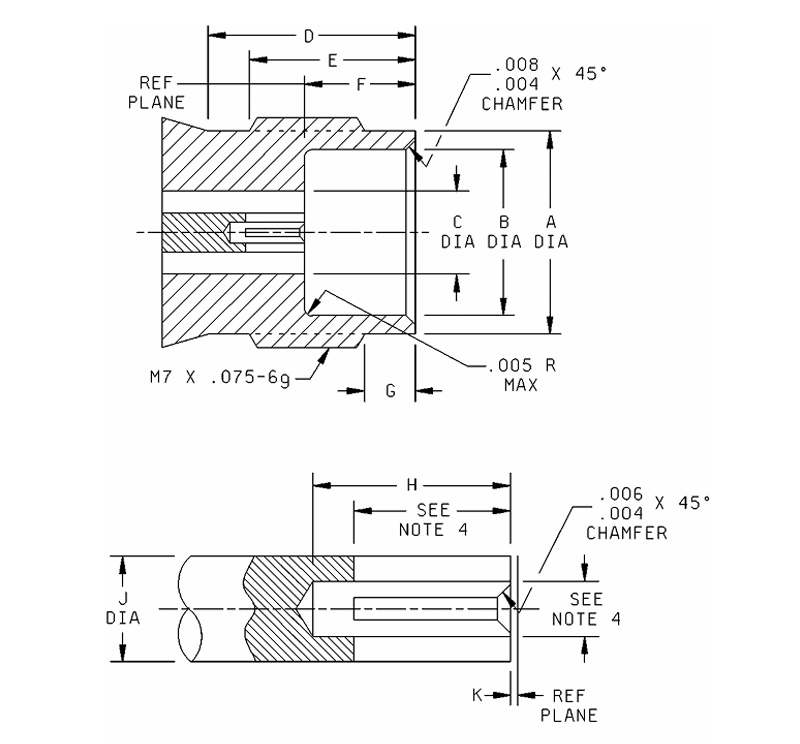

| Brief | Millimeter (Zoll) | |
| Minimum | Maximal | |
| A | 4,725(.186) | 4,75 (187) |
| B | 2,393 (0,094) | 2,408 (0,095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75 (0,187) | 4,85 (.191) |
| F | 1,035(0,0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498 (.0196) | 0,523 (0,0206) |
| J | -------- | 0,25 (0,010) |
| K | 0,00(.000) | 0,08 (0,003) |
Hinweise:
1. Die Gewindelänge beträgt ab dem Ende der Überwurfmutter mindestens 4,37 mm (0,172 Zoll), 0,63 mm (0,025 Zoll) ± 0,25 mm (0,010 Zoll).
2. Mit in Vorwärtsrichtung vorgespannter Überwurfmutter.
3. Die Abmessungen sind in Millimetern angegeben.
4. Zoll-Pfund-Äquivalente werden nur zur Information angegeben.
5. Senkbohrung mindestens 7 mm (0,276 Zoll).
