HF-Koaxialsteckverbinder der TNC-Serie werden gemäß dem US-Militärstandard MIL-C-39012 entwickelt und produziert. Sie zeichnen sich durch große Bandbreite, zuverlässige Verbindung und gute Stoßfestigkeit aus. Sie eignen sich für Steckverbinder und HF-Kabel für den Signaleingang und -ausgang von Funkgeräten, elektronischen Instrumenten und verschiedenen Laserkomponenten.
Wichtigste technische Spezifikationen:
◆ Charakteristische Impedanz: 50 Ω
◆ Frequenzbereich: DC-18 GHz
◆ Isolationswiderstand: ≥5000 MΩ
◆ Dielektrische Spannungsfestigkeit: 1500 V (rms)
◆ Spannungs-Stehwellenverhältnis (VSWR): ≤1,30
◆ Steckzyklen: 500 Mal

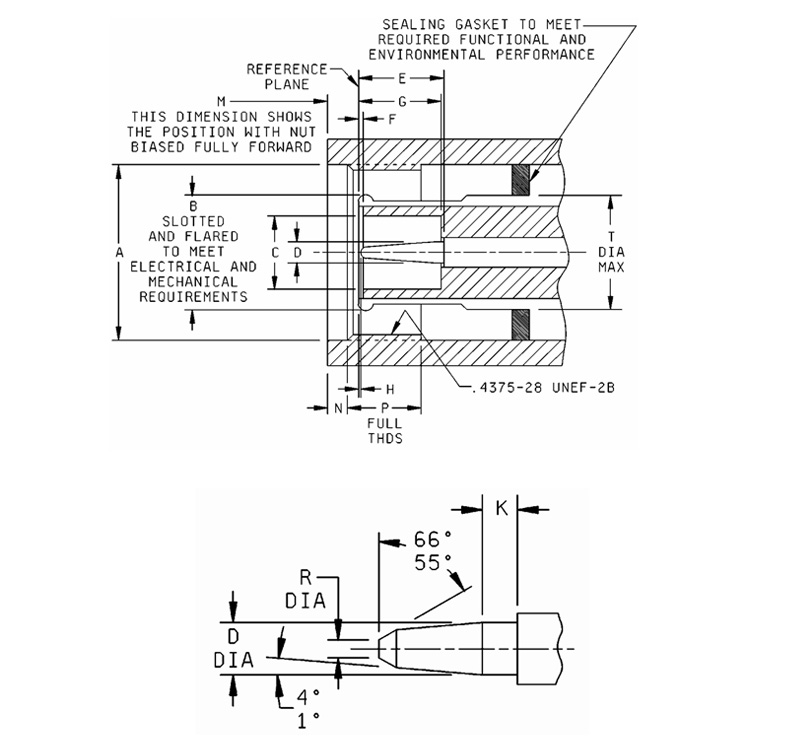

| Schwach Ltr | Millimeter (Zoll) | |
| Minimum | Maximal | |

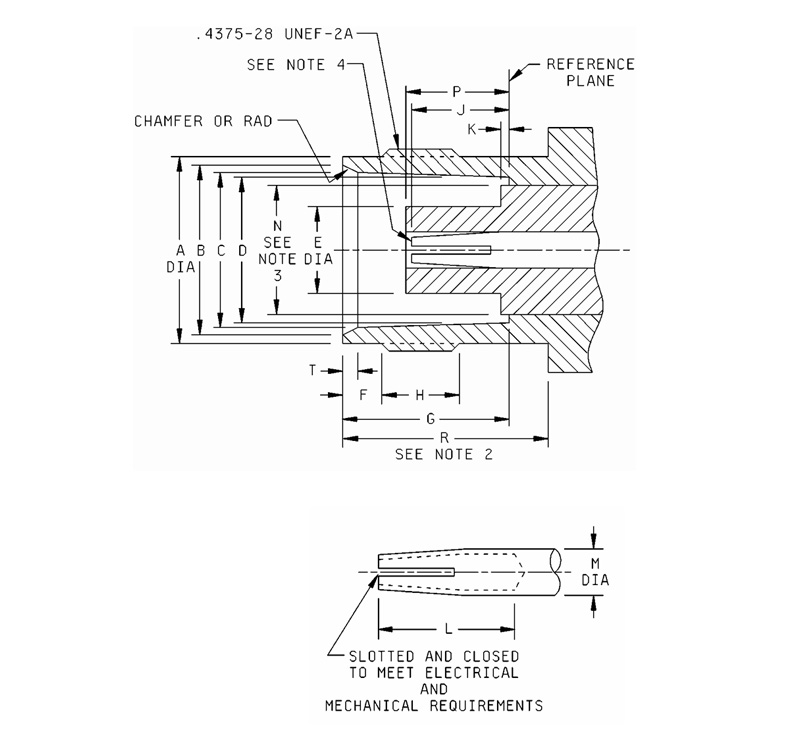

| A | .378 (9,60) | .381 (9,68) |
| B | .346 (8,79) | .356 (9,04) |
| C | .327 (8,31) | .333 (8,46) |
| D | .319 (8,10) | .321 (8,15) |
| E | ------- | .186 (4,72) |
| F | .068 (1,73) | .088 (2,24) |
| G | .327 (8,31) | .335 (8,51) |
| H | .187 (4,75) | ------- |
| J | .186 (4,72) | .206 (5,23) |
| K | ------- | .006 (0,15) |
| L | .195 (4,95) | ------- |
| M | .081 (2,06) | .087 (2,21) |
| N | ------- | .256 (6,50) |
| P | .188 (4,78) | .208 (5,28) |
| R | .414 (10,52) | ------- |
| T | .015 (0,38) | .030 (0,76) |
Hinweise:
1. Diese Schnittstelle muss die Messgeräteanforderungen erfüllen, wie in angegeben
MIL-PRF-39012/28.
2. Freiraum für die Überwurfmutter des Gegensteckers.
3. Die Abmessung gilt für diesen Teil (falls zutreffend) des Dielektrikums
der über das Metall hinausragt
Schulter (oder Referenzebene) um das Maß K.
4. ID zur Erfüllung der VSwR bei Verbindung mit einem Stift mit einem Durchmesser von 0,052 Zoll (1,32 mm)/0,054 (1,37 mm).
| Schwach Ltr | Millimeter (Zoll) | |
| Minimum | Maximal | |
| A | .440 (11,18) | ------- |
| B | Messgerätetest | |
| C | .190 (4,83) | ------- |
| D | .052 (1,32) | .054 (1,37) |
| E | .210 (5,33) | .230 (5,84) |
| F | .006 (0,15) | ------- |
| G | .208 (5,28) | .228 (5,79) |
| H | .003 (0,08) | .040 (1,02) |
| K | .078 (1,98) | ------- |
| M | ------- | .078 (1,98) |
| N | .063 (1,60) | ------- |
| P | .156 (3,96) | ------- |
| R | ------- | .025 (0,64) |
| T | ------- | .322 (8,18) |
Hinweise:
1. Diese Schnittstelle muss die Messgeräteanforderungen erfüllen, wie in angegeben MIL-PRF-39012/26.

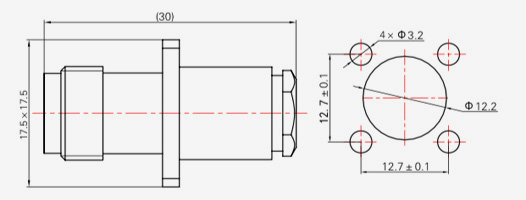

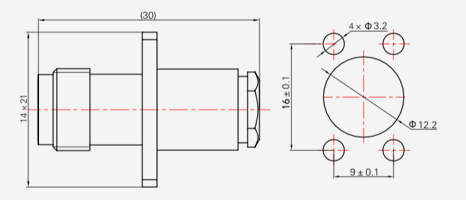

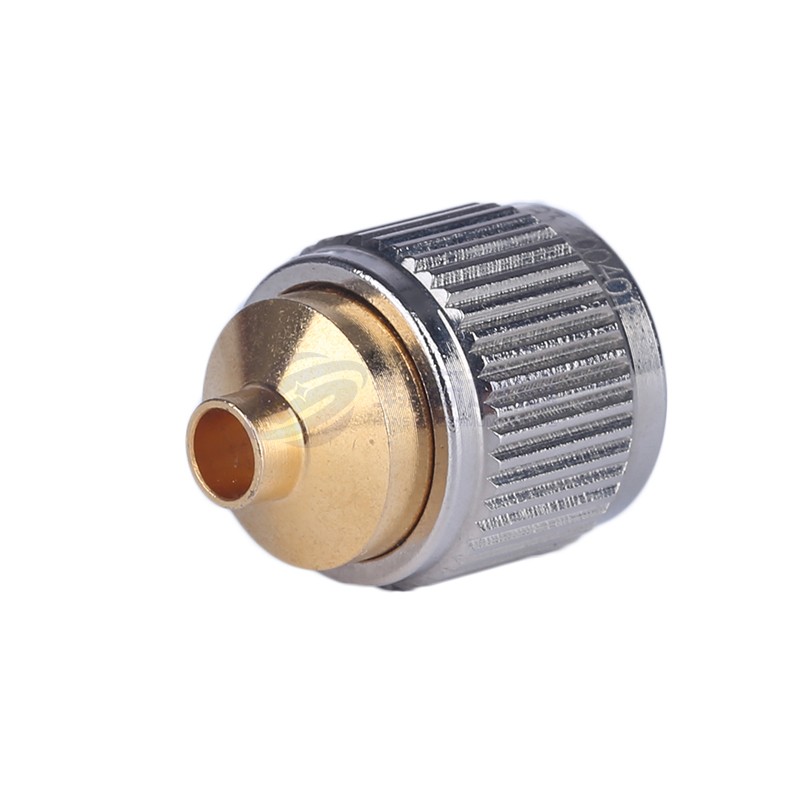

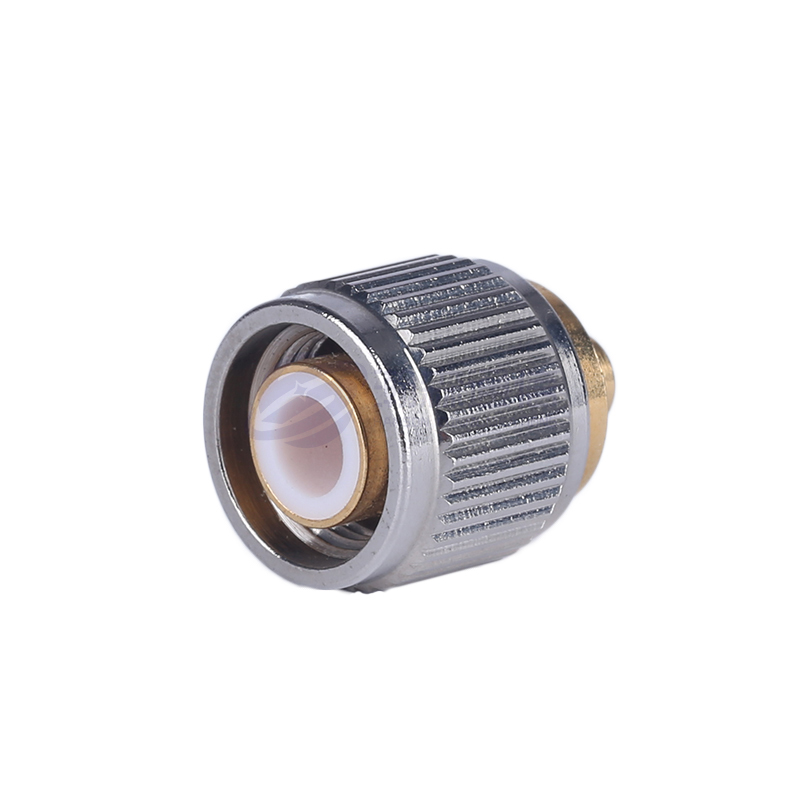

| Modell | Kabeltyp |
| TNC-KF3A | SYV-50-2-1,RG316 |
| TNC-KF5A | SYV-50-3,RG142,SFCJ-50-3-51 |
| Modell | Kabeltyp |
| TNC-KF3A-1 | SYV-50-2-1,RG316 |
| MoDell | Kabeltyp | d |

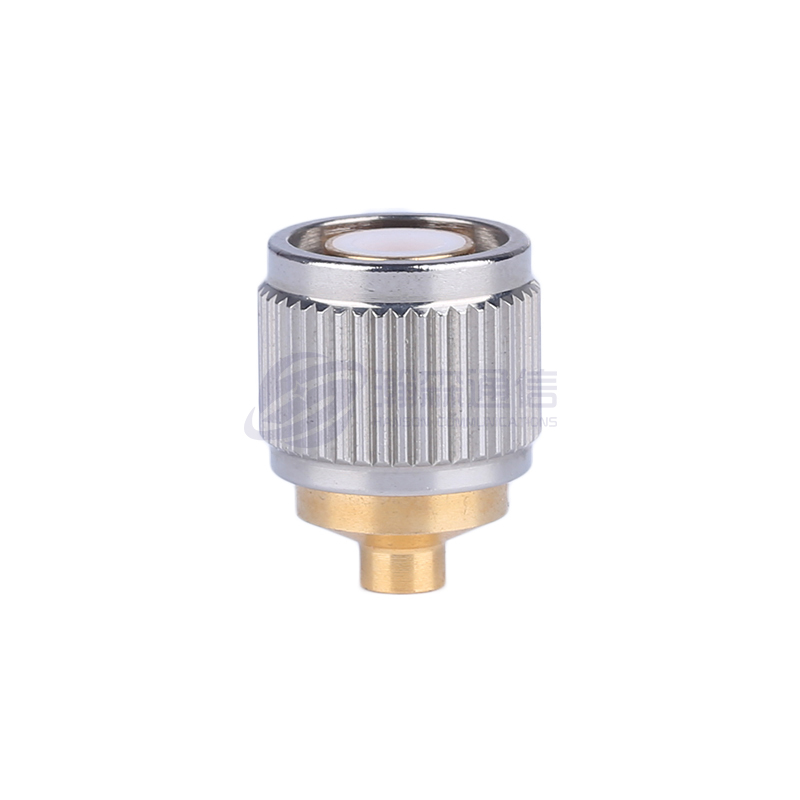

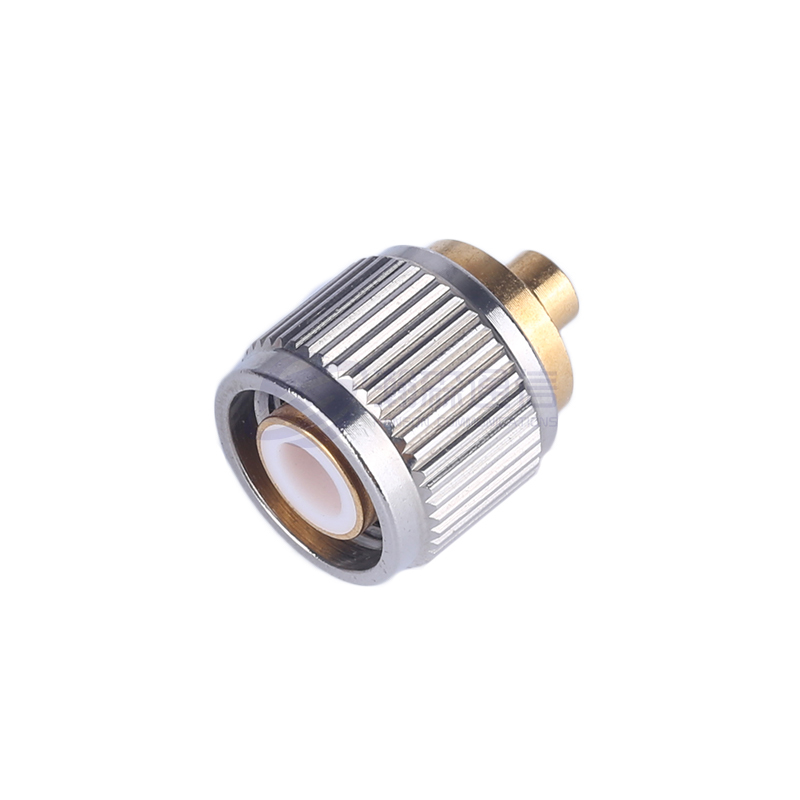

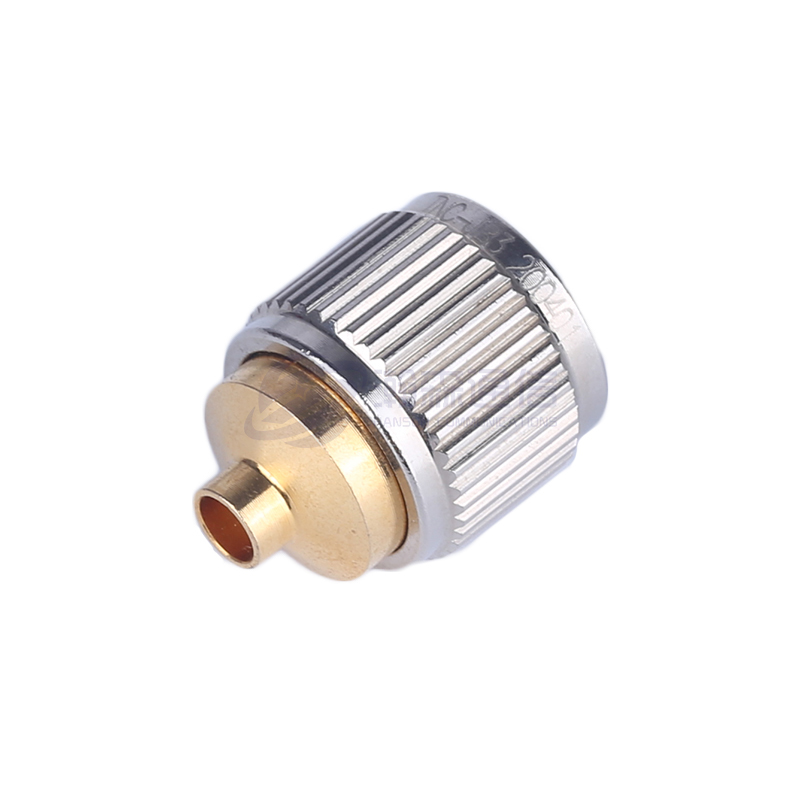

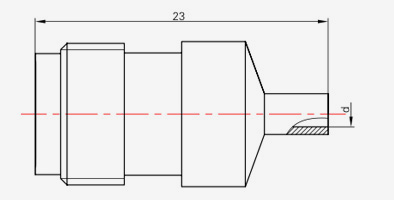

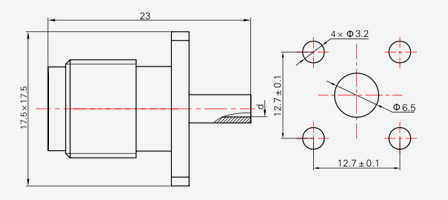

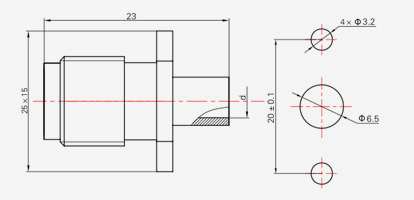

| TNC-JB2 | SFT-50-2,670-086 | Φ2,2 |
| TNC-JB3 | SFT-50-3,670-141 | Φ3,6 |
| MoDell | Kabeltyp | d |
| TNC-JWB2 | SFT-50-2,670-086 | Φ2,2 |
| TNC-JWB3 | SFT-50-3,670-141 | Φ3,6 |
| MoDell | Kabeltyp | d |
| TNC-KB2 | SFT-50-2,670-086 | Φ2,2 |
| TNC-KB3 | SFT-50-3,670-141 | Φ3,6 |
| MoDell | Kabeltyp | d |
| TNC-KFB2 | SFT-50-2,670-086 | Φ2,2 |
| TNC-KFB3 | SFT-50-3,670-141 | Φ3,6 |
| MoDell | Kabeltyp | d |
| TNC-KFB2-1 | SFT-50-2,670-086 | Φ2,2 |
| TNC-KFB3-1 | SFT-50-3,670-141 | Φ3,6 |

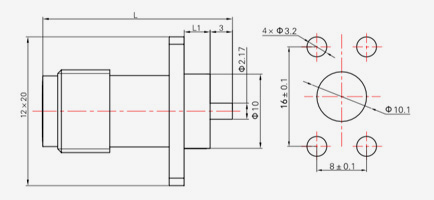

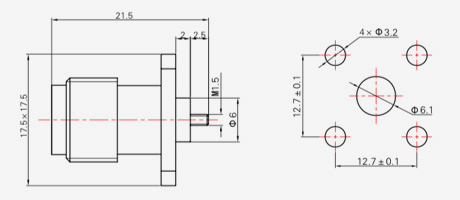

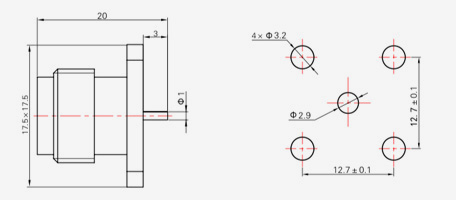

| Modell | L | L1 |
| KFD2 | 27 | 3.5 |
| KFD3 | 22 | 2 |
| Modell | Kabeltyp |
| TNC-J3A | SYV-50-2-1,RG316 |
| TNC-J5A | SYV-50-3-4,RG142, SFCJ-50-3-51 |
| TNC-J5AC |

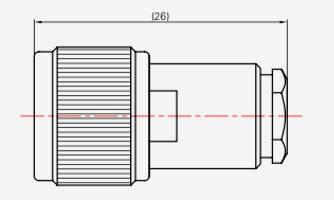

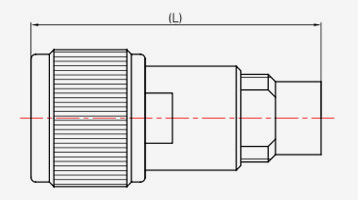

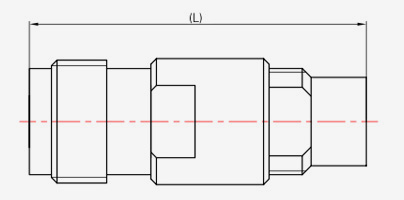

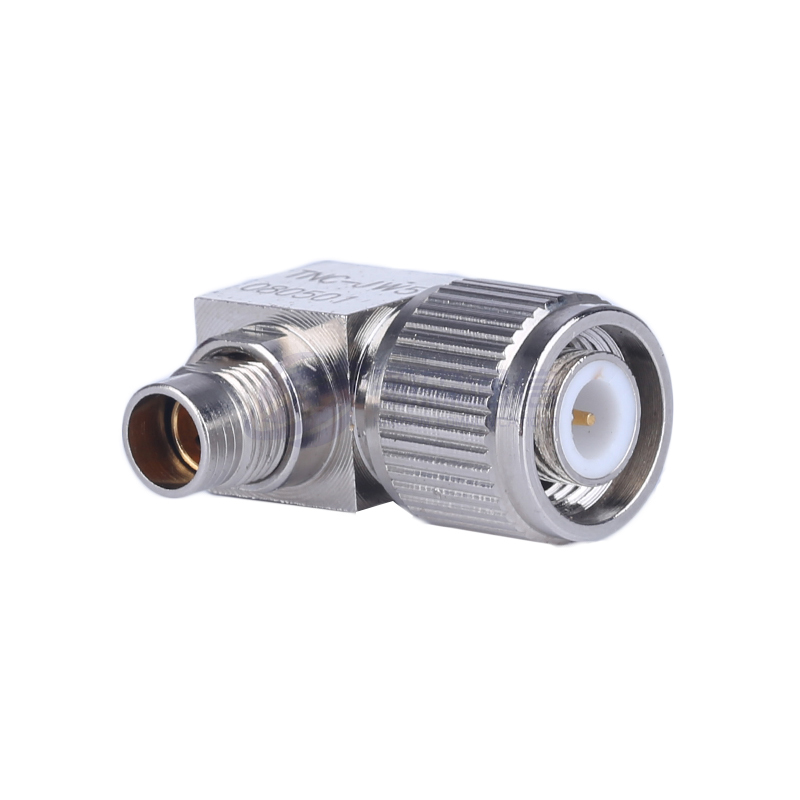

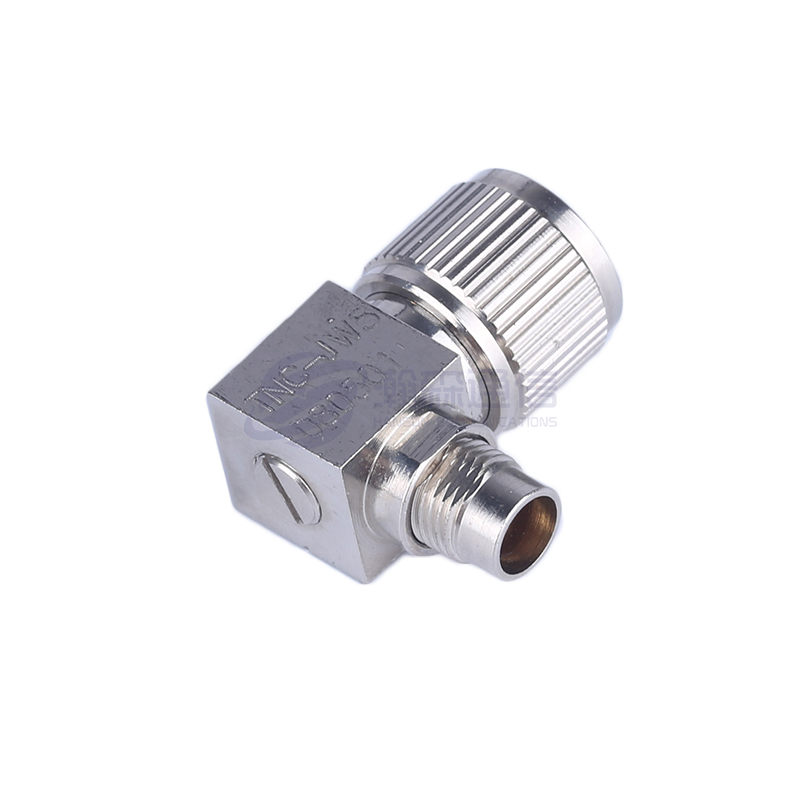

| Modell | Kabeltyp | L |
| TNC-J4 | SYV-50-2-2 | 31 |
| TNC-J5 | SYV-50-3-4, SFCJ-50-3-51,RG316 | 31 |
| TNC-(K)5 | ||
| TNC-J5C | ||
| TNC-J7 | SYV-50-5-1, SFCJ-50-5-51 | 36 |
| TNC-J7C | ||
| TNC-J10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 | 36 |
| TNC-J10C |
| Modell | Kabeltyp |

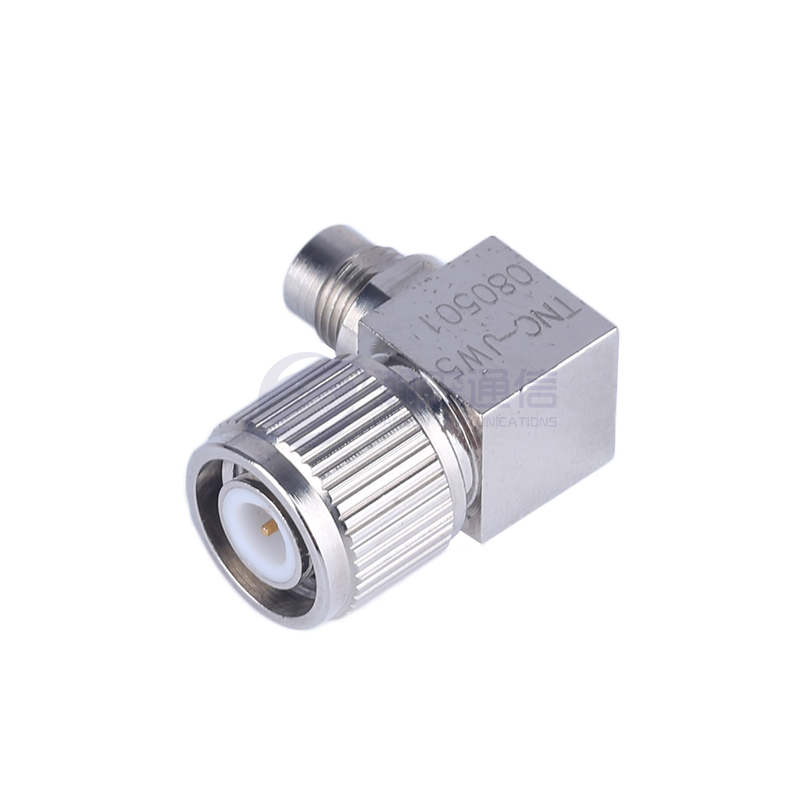

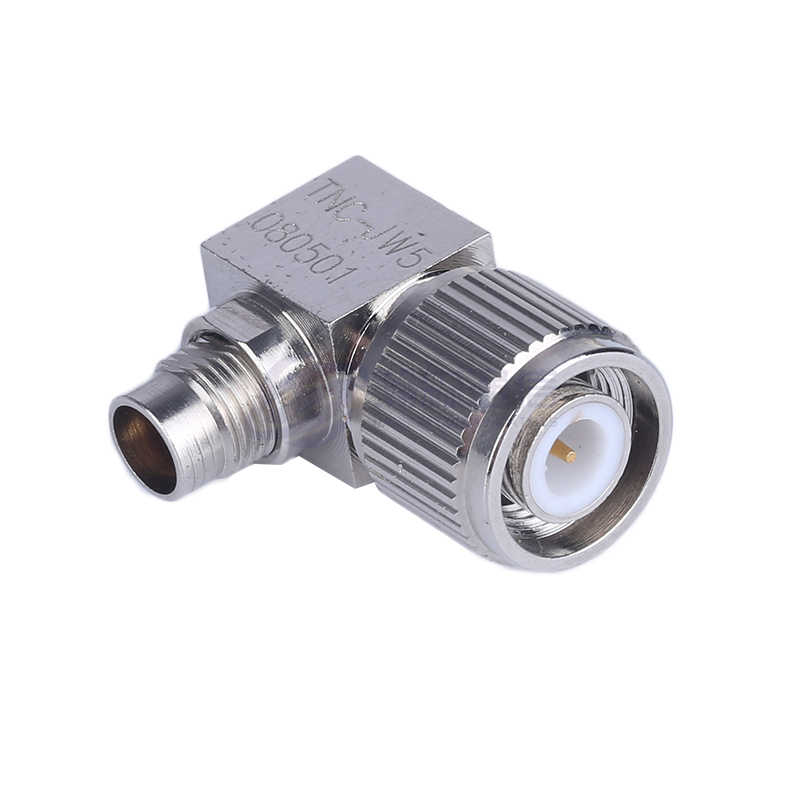

| TNC-JW5 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| TNC-JW7 | SYV-50-5-1,SFCJ-50-5-51 |
| TNC-JW10 | SYV-50-7-2,SFCJ-50-7-51 |
| Modell | Kabeltyp |
| TNC-JW5-1 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| Modell | Kabeltyp | L |
| TNC-K5 | SYV-50-3-4, SFCJ-50-3-51,RG142 | 31 |
| TNC-(J)5 | ||
| TNC-K7 | SYV-50-5-1, SFCJ-50-5-51 | 33 |
| TNC-K10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 | 33 |
