Hermetisch abgedichteter SMPM-Stecker
Beschreibung:
Der abgedichtete SMPM-Steckverbinder (SubMiniature Push-on Micro) ist ein miniaturisierter HF-Steckverbinder mit vollständiger Hemmung, Halbhemmung und Lichtloch, der für Hochfrequenz-, kompakte Raum- und leichte Anwendungen konzipiert ist. Es handelt sich um einen Steckverbinder, der häufig in Kommunikations- und elektronischen Geräten verwendet wird, die geringes Gewicht, hohe Zuverlässigkeit und kleine Größe erfordern. SMPM-Steckverbinder haben eine hohe Signalübertragungsqualität und können eine gute elektrische Leistung bieten.
Grundstruktur:
Der luftdichte HF-Koaxialstecker vom Typ SMPM-J besteht aus drei Teilen: Außenleiter, Glasmedium und Innenleiter. Die Grundstruktur ist in der folgenden Abbildung dargestellt:
Wichtigste technische Parameter:
| Elektrische Eigenschaften | ||||
| Charakteristische Impedanz | 50Ω | Frequenzbereich | Gleichstrom ~ 40 GHz | |
| Dielektrische Spannungsfestigkeit | 500 Vrms | Isolationswiderstand | 2000M Ω | |
| Spannung VSWR | <1,4 | Einfügedämpfung | ≤0,05 √f dB(GHz) | |
| Material- und mechanische Umwelteigenschaften | ||||
| Gehäuse | Lavable Legierung/vergoldet | Stifte | Waschbare Legierung/vergoldet | |
| Isoliermedium | Glas | Haltbarkeit des Steckverbinders | Volle Hemmung | 100 Mal |
| Leckrate | ≤1,01325×10 ⁹ Pa ·m³/s | optisches Loch | 1000 Mal | |
| Betriebstemperatur | -65℃~ 165℃ | |||

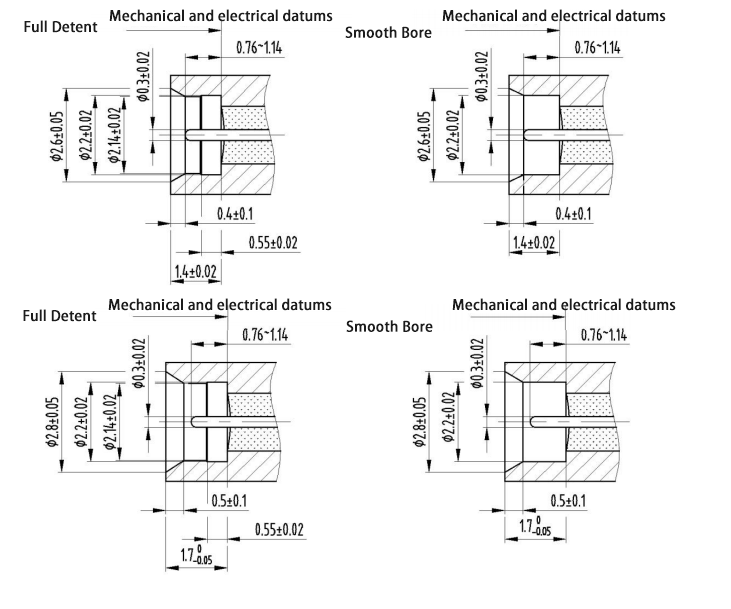

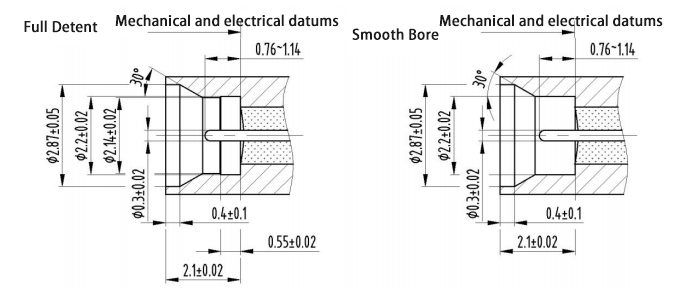

Schnittstellengröße:
Luftversiegelte HF-Koaxialsteckverbinder vom Typ SMPM-J haben zwei Schnittstellenformen: vollständige Hemmung und blankes Loch. Bei der Modellbezeichnung steht F für Vollhemmung und
S bedeutet Lichtloch. Die Schnittstellenabmessungen sind in Standard-Schnittstellenabmessungen und kurze Schnittstellenabmessungen unterteilt, die beide mit Steckern des Typs SMPM-K steckbar sind.
Standardschnittstellengröße:
Kurze Schnittstellenabmessungen:
SMPM SERIES
-
SMPM(M)-JYD3S
Modell Bemerkungen SMPM(M)-JYD3S Glatte Bohrung -
SMPM(M)-JYD5S
Modell Bemerkungen SMPM(M)-JYD5S Glatte Bohrung -
SMPM(M)-JYD8F
Modell Bemerkungen SMPM(M)-JYD8F Volle Rastung -
SMPM(M)-JYD10F
Modell Bemerkungen SMPM(M)-JYD10F Volle Rastung -
SMPM(M)-JYD12S
Modell Bemerkungen SMPM(M)-JYD12S Glatte Bohrung -
SMPM(M)-JYD13F
Modell Bemerkungen SMPM(M)-JYD13F Volle Rastung -
SMPM(M)-JYD14F
Modell Bemerkungen SMPM(M)-JYD14F Volle Rastung -
SMPM(M)-JYD15F
Modell Bemerkungen SMPM(M)-JYD15F Volle Rastung -
SMPM(M)-JYD16S
Modell Bemerkungen SMPM(M)-JYD16S Glatte Bohrung -
SMPM(M)-JYD17S
Modell Bemerkungen SMPM(M)-JYD17S Glatte Bohrung -
SMPM(M)-JYD18S
Modell Bemerkungen SMPM(M)-JYD18S Glatte Bohrung -
SMPM(M)-JYD19S
Modell Bemerkungen SMPM(M)-JYD19S Glatte Bohrung -
SMPM(M)-JYD20F
Modell Bemerkungen SMPM(M)-JYD20F Volle Rastung -
SMPM(M)-JYD21S
Modell Bemerkungen SMPM(M)-JYD21S Glatte Bohrung -
SMPM(M)-JYD22F
Modell Bemerkungen SMPM(M)-JYD22F Volle Rastung -
SMPM(M)-JYD23S
Modell Bemerkungen SMPM(M)-JYD23S Glatte Bohrung -
SMPM(M)-JYD24F
Modell Bemerkungen SMPM(M)-JYD24F Volle Rastung -
SMPM(M)-JYD25F
Modell Bemerkungen SMPM(M)-JYD25F Volle Rastung -
SMPM(M)-JYD26F
Modell Bemerkungen SMPM(M)-JYD26F Volle Rastung -
SMPM(M)-JYD27S
Modell Bemerkungen SMPM(M)-JYD27S Glatte Bohrung -
SMPM(M)-JYD28S
Modell Bemerkungen SMPM(M)-JYD28S Glatte Bohrung -
SMPM(M)-JYD29F
Modell Bemerkungen SMPM(M)-JYD29F Volle Rastung -
SMPM(M)-JYD30S
Modell Bemerkungen SMPM(M)-JYD30S Glatte Bohrung -
SMPM(M)-JYD31F
Modell Bemerkungen SMPM(M)-JYD31F Volle Rastung -
SMPM(M)-JYD32F
Modell Bemerkungen SMPM(M)-JYD32F Volle Rastung -
SMPM(M)-JYD33S
Modell Bemerkungen SMPM(M)-JYD33S Glatte Bohrung -
SMPM(M)-JYD34S
Modell Bemerkungen SMPM(M)-JYD34S Glatte Bohrung -
SMPM(M)-JYD35S
Modell Bemerkungen SMPM(M)-JYD35S Glatte Bohrung -
SMPM(M)-JYD36S
Modell Bemerkungen SMPM(M)-JYD36S Glatte Bohrung -
SMPM(M)-JYD37S
Modell Bemerkungen SMPM(M)-JYD37S Glatte Bohrung -
SMPM(M)-JYD38S
Modell Bemerkungen SMPM(M)-JYD38S Glatte Bohrung -
SMPM(M)-JYD39S
Modell Bemerkungen SMPM(M)-JYD39S Glatte Bohrung -
SMPM(M)-JYD41S
Modell Bemerkungen SMPM(M)-JYD41S Glatte Bohrung -
SMPM(M)-JYD42S
Modell Bemerkungen SMPM(M)-JYD42S Glatte Bohrung -
SMPM(M)-JYD43F
Modell Bemerkungen SMPM(M)-JYD43F Volle Rastung -
SMPM(M)-JYD44F
Modell Bemerkungen SMPM(M)-JYD44F Volle Rastung -
SMPM(M)-JYD45S
Modell Bemerkungen SMPM(M)-JYD45S Glatte Bohrung -
SMPM(M)-JYD46S
Modell Bemerkungen SMPM(M)-JYD46S Glatte Bohrung -
SMPM(M)-JYD60F
Modell Bemerkungen SMPM(M)-JYD60F Volle Rastung -
SMPM(M)-JYD61F
Modell Bemerkungen SMPM(M)-JYD61F Volle Rastung -
SMPM(M)-JYD62F
Modell Bemerkungen SMPM(M)-JYD62F Volle Rastung -
SMPM(M)-JYD63S
Modell Bemerkungen SMPM(M)-JYD63S Glatte Bohrung -
SMPM(M)-JYD64S
Modell Bemerkungen SMPM(M)-JYD64S Glatte Bohrung -
SMPM(M)-JYD65S
Modell Bemerkungen SMPM(M)-JYD65S Glatte Bohrung -
SMPM(M)-JYD66S
Modell Bemerkungen SMPM(M)-JYD66S Glatte Bohrung -
SMPM(M)-JHD1S
Modell Bemerkungen SMPM(M)-JHD1S Glatte Bohrung -
SMPM(M)-JHD2F
Modell Bemerkungen SMPM(M)-JHD2F Volle Rastung -
SMPM(M)-JHD3F
Modell Bemerkungen SMPM(M)-JHD3F Volle Rastung -
SMPM(M)-JHD4F
Modell Bemerkungen SMPM(M)-JHD4F Volle Rastung -
SMPM(M)-JHD6F
Modell Bemerkungen SMPM(M)-JHD6F Volle Rastung -
SMPM(M)-JHD21F
Modell Bemerkungen SMPM(M)-JHD21F Volle Rastung -
SMPM(M)-JFD1S
Modell Bemerkungen SMPM(M)-JFD1S Glatte Bohrung -
SMPM(M)-JWSD1S
Modell Bemerkungen SMPM(M)-JWSD1S Glatte Bohrung -
SMPM(M)-JWSD8
Modell Bemerkungen SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
Modell Bemerkungen SMPM(M)-JWSD9S Glatte Bohrung -
SMPM(M)-JWSD10S
Modell Bemerkungen SMPM(M)-JWSD10S Glatte Bohrung -
SMPM(M)-JSD1S
Modell Bemerkungen SMPM(M)-JSD1S Glatte Bohrung
