OEM SMA-HF-Koaxialstecker-Lieferant
SMA-Anschluss
Beschreibung:

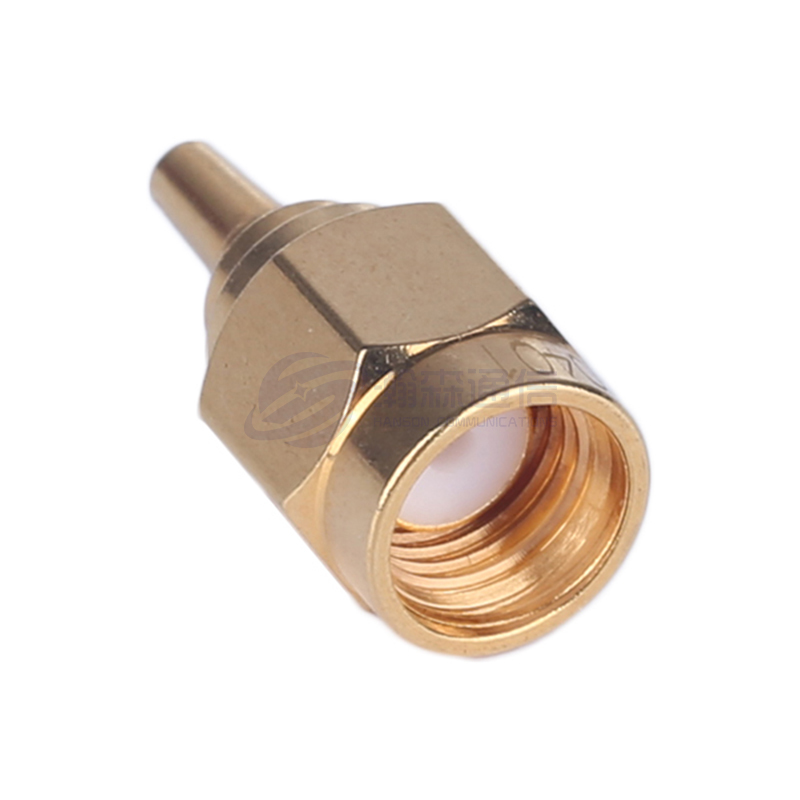

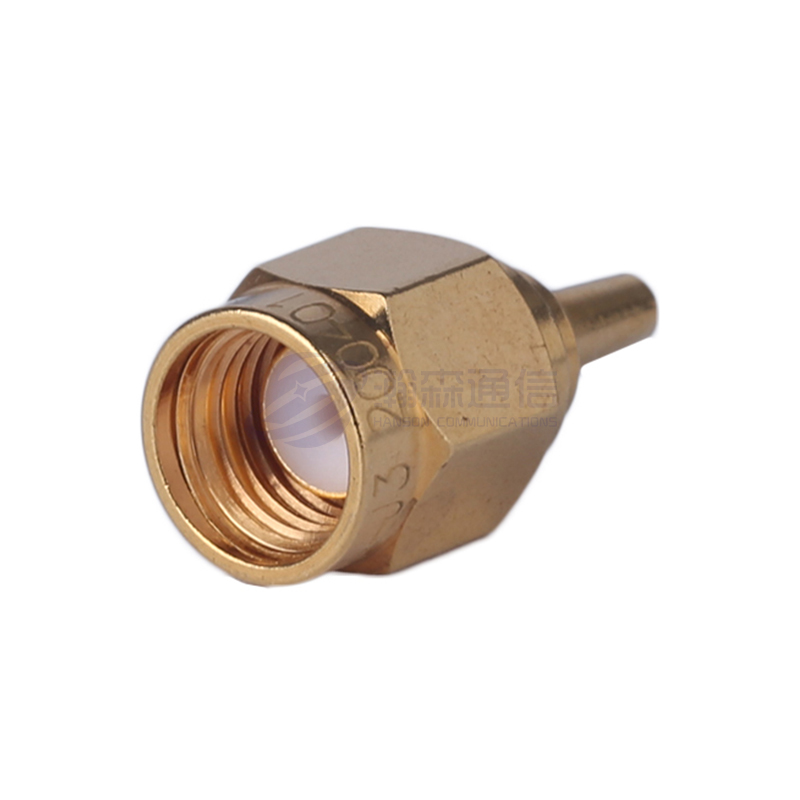

Der SMA-HF-Koaxialstecker ist ein HF-Koaxialstecker mit einem Gewindeverbindungsmechanismus, der gemäß dem US-Militärstandard MIL-C-39012 entwickelt und hergestellt wird. Es bietet die Vorteile einer geringen Größe, einer großen Bandbreite, einer hervorragenden mechanischen und elektrischen Leistung und einer hohen Zuverlässigkeit. Es ist einer der am weitesten verbreiteten HF-Steckverbinder. Es wird häufig in der Mikrowellenkommunikation, der Luft- und Raumfahrt, Waffensystemen, Mikrowellenmessgeräten und anderen Bereichen eingesetzt.
Parameter:
Wichtigste technische Spezifikationen:
◆ Charakteristische Impedanz: 50 Ω
◆ Frequenzbereich: DC–26,5 GHz
◆ Isolationswiderstand: ≥5000 MΩ
◆ Dielektrische Spannungsfestigkeit: 1000 V (rms)
◆ Spannungs-Stehwellenverhältnis (VSWR): ≤1,25
◆ Steckzyklen: 500 Mal
-

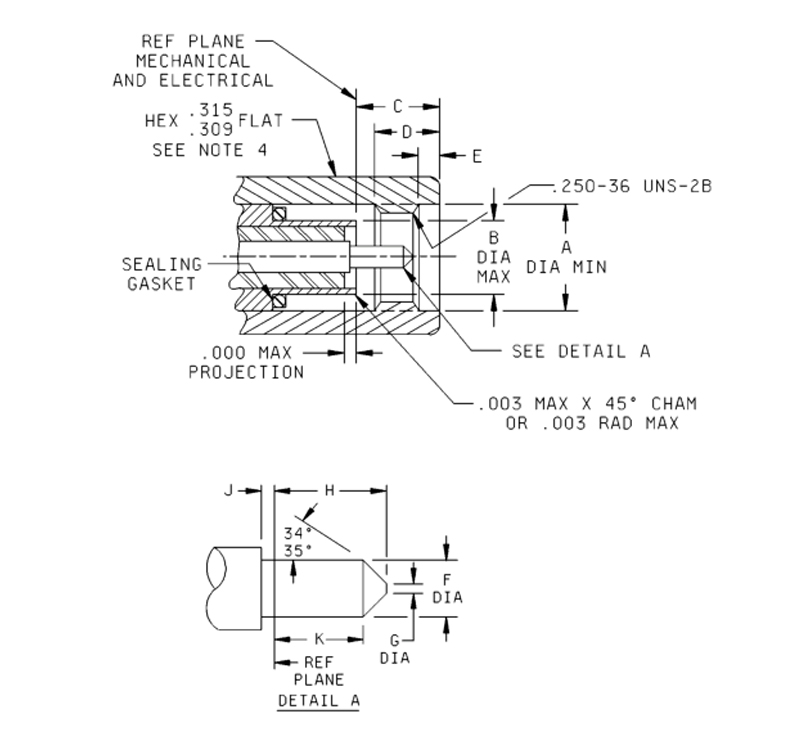

Abmessungen der SMA-Stecker-/Stecker-Schnittstelle
| Schwach. Ltr. | Zoll (mm) | |
| Min. | Max. | |
| A | .255(6,48) | ------ |
| B | ------ | .1808(4,59) |
| C | ------ | .135(3,43) |
| D | .130(3,30) | ------ |
| E | .015(0,38) | .045(1,14) |
| F | .0355(0,90) | .0370(0,94) |
| G | ------ | .012(0,30) |
| H | ------ | .100(2,54) |
| J | .000(0,00) | ------ |
| K | .050(1,27) | ------ |
Hinweise:
1. Die Abmessungen sind in Zoll angegeben.
2. Metrische Äquivalente werden nur zur Information angegeben.
3. Steckverbinderschnittstellen (nach dem Zusammenstecken) müssen frei von Staub und Feuchtigkeit gehalten werden.
4. Kann sich über die gesamte Länge der Überwurfmutter erstrecken.

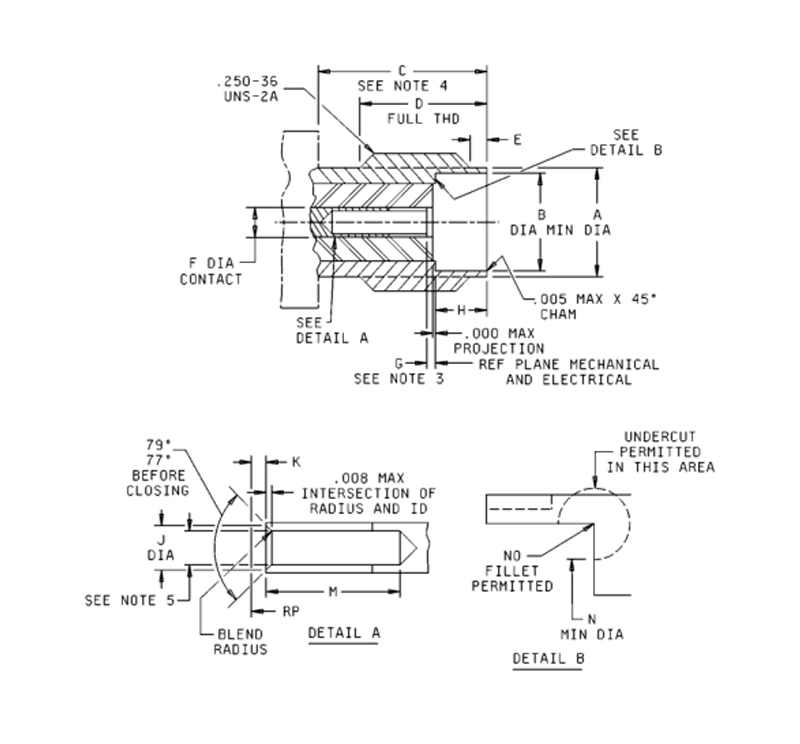

- Abmessungen der SMA-Buchse/Klinken-Anschlussschnittstelle
| Schwach. Ltr. | Zoll (mm) | |
| Min. | Max. | |
| A | .208 (5,28) | .216(5,49) |
| B | .1810(4,60) | ------ |
| C | .218(5,54) | ------ |
| D | .170(4,32) | ------ |
| E | 0,15 (0,38) | .045(1,14) |
| F | .049(1,24) | .051(1,30) |
| G | .000(0,00) | .010(0,25) |
| H | .074(1,88) | .078(1,98) |
| J | .043(1,09) | .047(1,19) |
| K | .000(0,00) | .010(0,25) |
| M | .105(2,67) | ------ |
| N | .168 (4,27) | ------ |
Hinweise:
1. Die Abmessungen sind in Zoll angegeben.
2. Metrische Äquivalente dienen nur zur Information.
3. Zuvor qualifizierte Teile mit einer maximalen Kontakttiefe von 0,030 Zoll (0,76) sind für die Verwendung durch die Regierung nicht akzeptabel. Es ist Vorsicht geboten, um festzustellen, ob bei der Wartung und beim Austausch von Teilen ein .030-Rezessionsdesign verwendet wird.
4. Freiraum für die Überwurfmutter des Gegensteckers.
5. Abmessungen zur Einhaltung von VSWR, Steckeigenschaften und Haltbarkeit des Steckverbinders bei Verbindung mit a
Stift mit einem Durchmesser von 0,0355/-0,0370 Zoll.
SMA SERIE
-

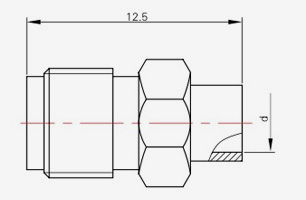

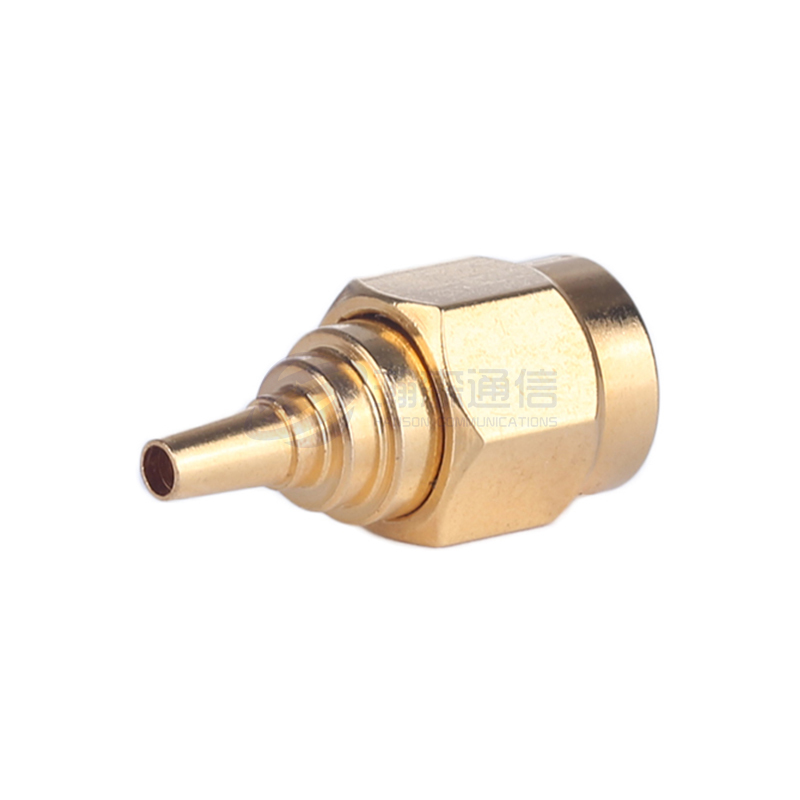

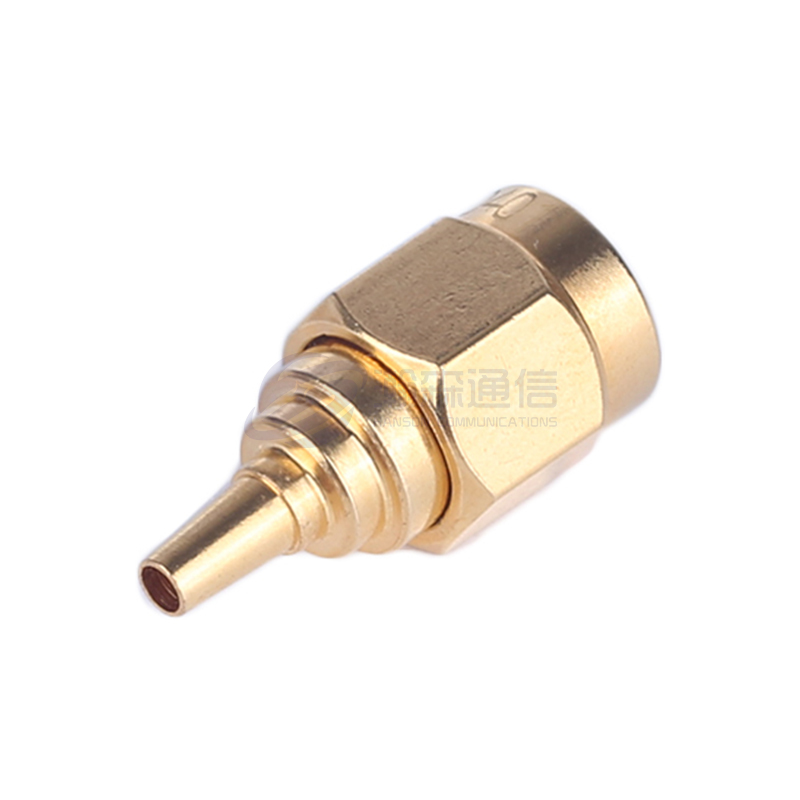

SMA-JB1
MoDell Kabelmodell d L SMA-JB1 SFT-50-1,670-047 Φ1,2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2,2 11.2 SMA-JB3 SFT-50-3,670-141 Ф3,6 12.0 -

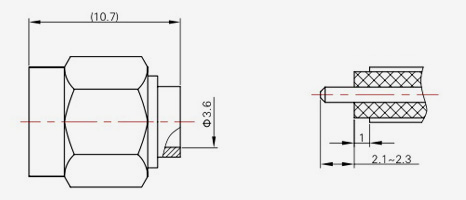

SMA-JB3A
Modell Kabelmodell SMA-JB3A SFT-50-3.670-141 -
SMA-JB3E
Modell Kabelmodell SMA-JB3E SFT-50-3.670-141 -
SMA-KB2
MoDell Kabelmodell d SMA-KB2 SFT-50-2,670-086 Φ2,2 SMA-KB3 SFT-50-3,670-141 Φ3,6 -

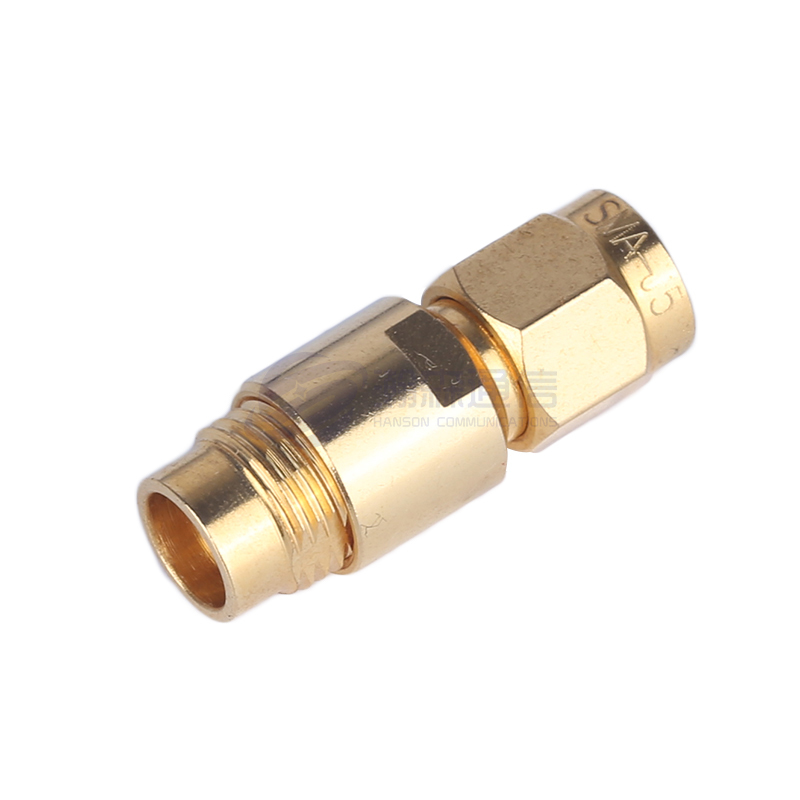

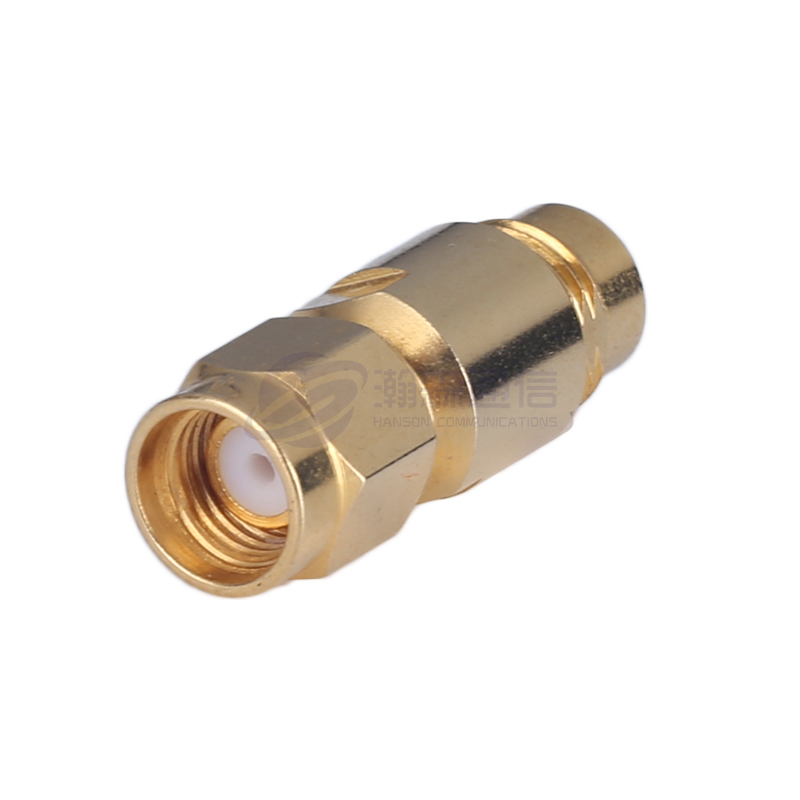

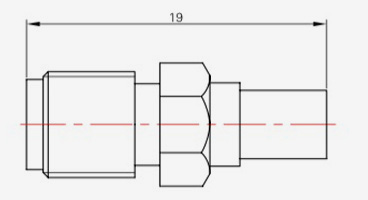

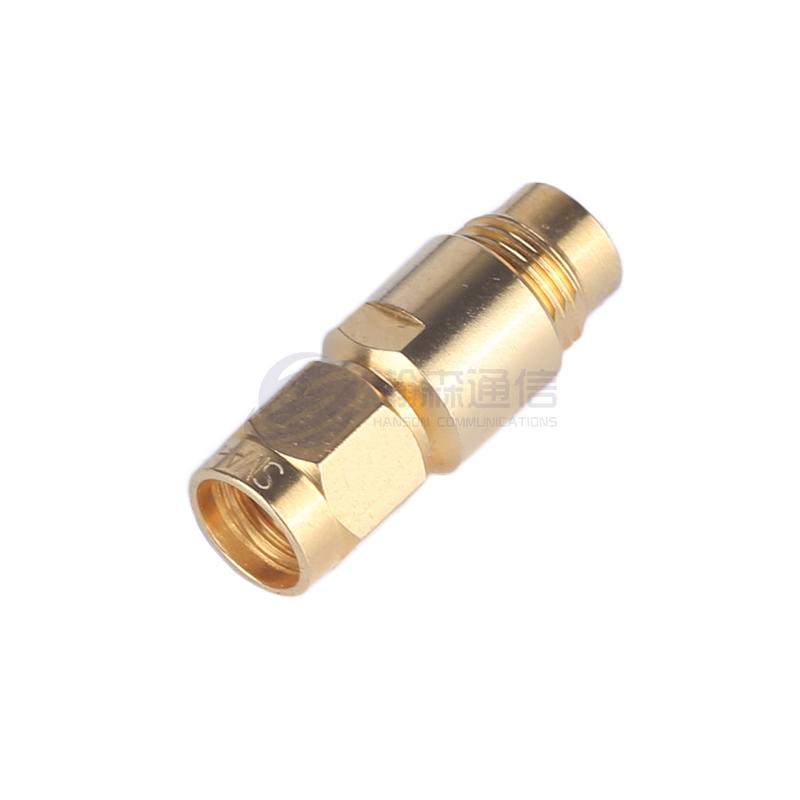

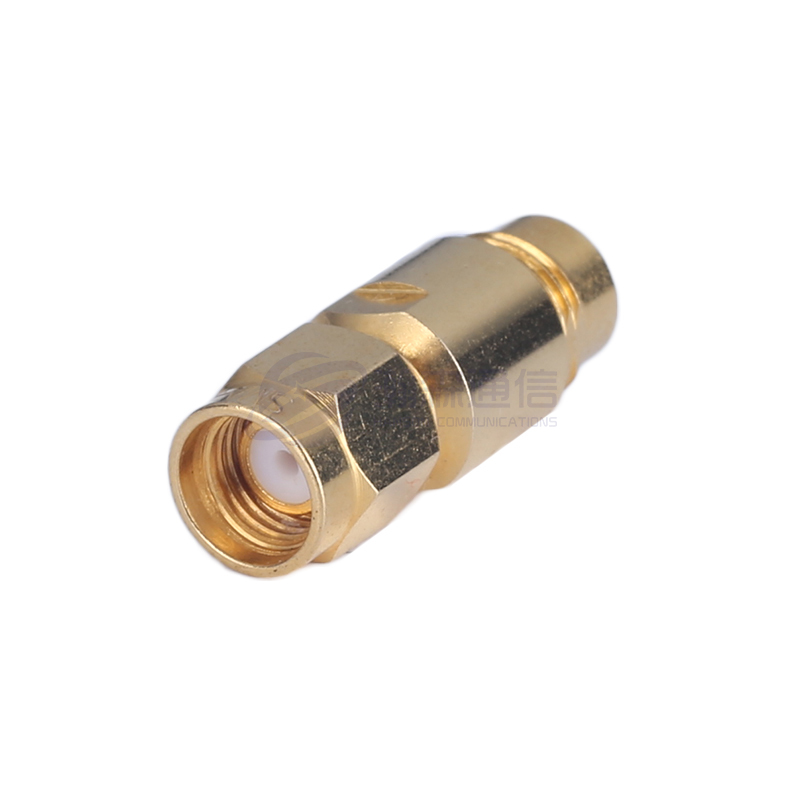

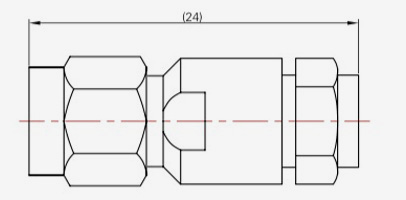

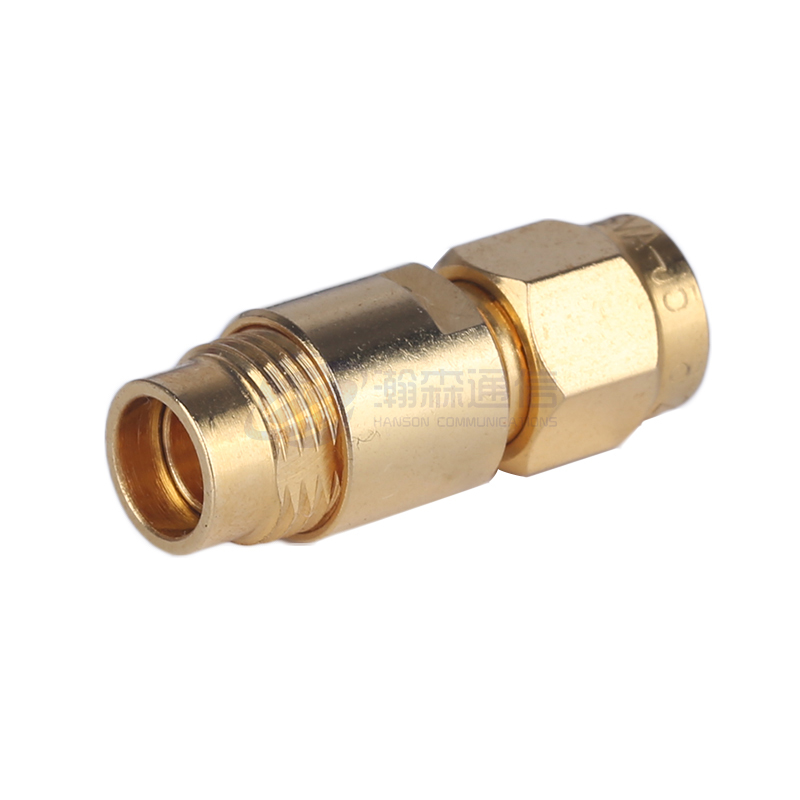

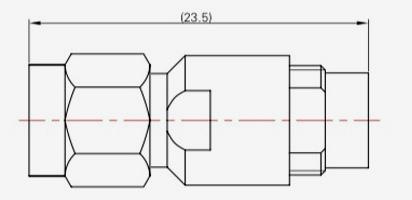

SMA-J5
Modell Kabelmodell SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51SMA-J5C -
SMA-(K)5
Modell Kabelmodell SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51 -

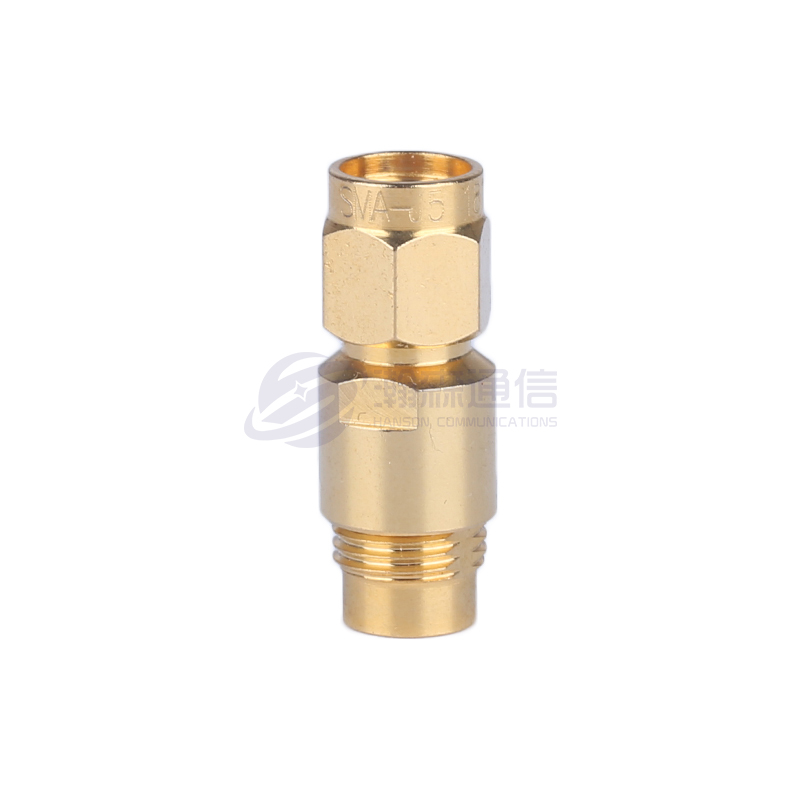

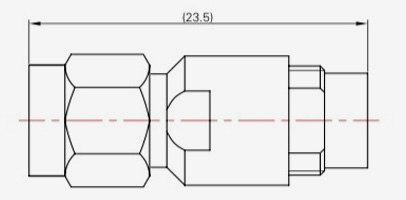

SMA-J5.3
Modell Kabelmodell SMA-J5.3 32055,205,GNB-415 -
SMA-JW2
Modell Kabelmodell SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1,RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JW5-1
Modell Kabelmodell SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KFB2
MoDell Kabelmodell d SMA-KFB2 SFT-50-2,670-086 Φ2,2 SMA-KFB3 SFT-50-3,670-141 Φ3,6 -
SMA-KFB2-1
MoDell Kabelmodell d SMA-KFB2-1 SFT-50-2,670-086 Φ2,2 SMA-KFB3-1 SFT-50-3,670-141 Φ3,6 -
SMA-KYB2
MoDell Kabelmodell d SMA-KYB2 SFT-50-2,670-086 Φ2,2 SMA-KYB3A SFT-50-3,670-141 Φ3,6 -

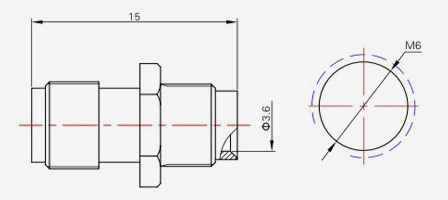

SMA-KYB3
MoDell Kabelmodell d SMA-KYB3 SFT-50-3,670-141 Φ3,6 -
SMA-J2
Modell Kabelmodell SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1,RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
Modell Kabelmodell SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1,RG316 -
SMA-K5
Modell Kabelmodell SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51 SMA-K5C -
SMA-(J)5
Modell Kabelmodell SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KF2
Modell Kabelmodell SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1,RG316 -
SMA-KY2
Modell Kabelmodell SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1,RG316 SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JFD1
Modell L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -

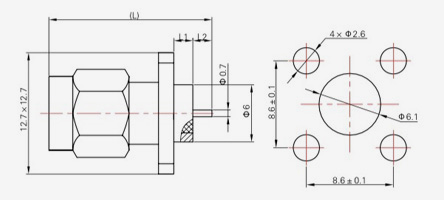

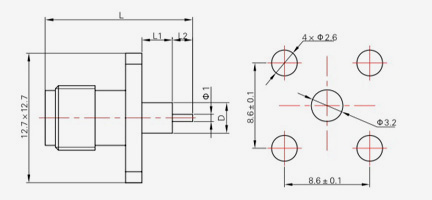

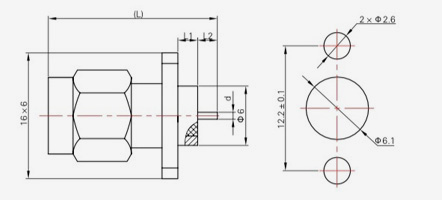

SMA-JFD2
MoDell L L1 L2 d SMA-JFD2 18 3 2 Φ0,7 SMA-JFD31 18.5 3 2.5 Φ1,0 SMA-JFD59 25 3 9 Φ1,0 -

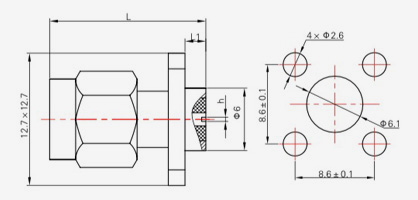

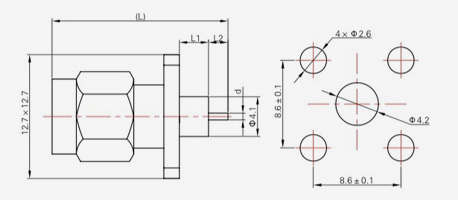

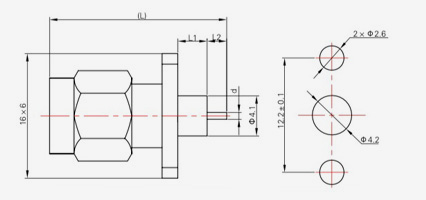

SMA-JFD4
MoDell L L1 L2 d SMA-JFD4 32 8 11 Φ1,27 SMA-JFD5 18 3 2 Φ1,0 SMA-JFD13 25 8 4 Φ1,27 SMA-JFD58 29.2 15 2 Φ1,27 -
SMA-JFD6
MoDell L L1 L2 d SMA-JFD6 32 8 11 Φ1,27 SMA-JFD7 25 8 4 Φ1,27 SMA-JFD8 31 15 3 Φ1,27 SMA-JFD9 18.2 3 2 Φ1,27 -

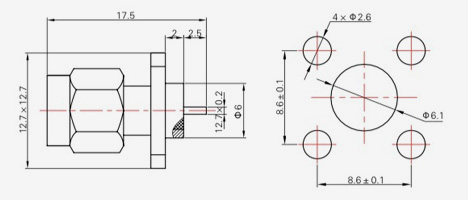

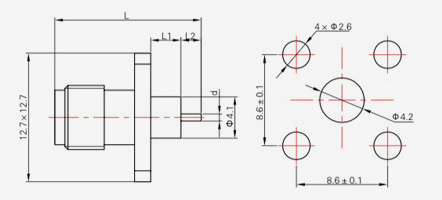

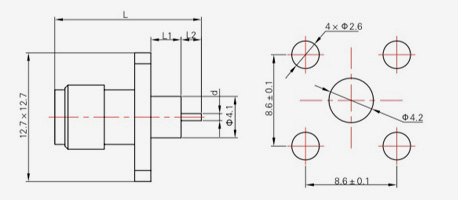

SMA-KFD3
MoDell L L1 L2 d SMA-KFD3 27.5 15 3 Φ1,27 SMA-KFD4 33.5 21 3 Φ1,27 SMA-KFD8 18.5 6 3 Φ1,27 SMA-KFD9 24.5 12 3 Φ1,27 SMA-KFD16 20.5 8 3 Φ1,27 SMA-KFD21 15.5 2 4 Φ1,27 SMA-KFD24 22.5 10 3 Φ1,27 SMA-KFD33 17.5 5 3 Φ1,7 -

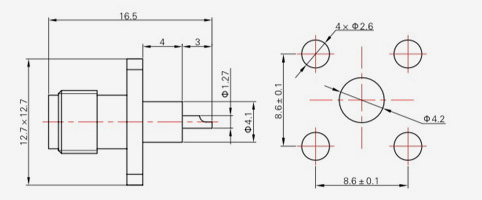

SMA-KFD3
MoDell L L1 L2 d SMA-KFD46 16.5 4 3 Φ1,27 SMA-KFD52 16.5 2 5 Φ1,0 SMA-KFD53 20.5 6 5 Φ1,0 SMA-KFD87 15 3 2.5 Φ0,7 SMA-KFD133 15.5 4 2 Φ0,7 SMA-KFD146 22.3 7 5 Φ1,0 SMA-KFD147 18.5 4 5 Φ1,0 -
SMA-KFD5
MoDell L L1 L2 d SMA-KFD5 15.5 4 2 Φ1,27 SMA-KFD6 22.5 8 5 Φ0,7 SMA-KFD7 20.5 8 3 Φ1,27 SMA-KFD18 16 4 1.5 Φ0,5 SMA-KFD20 18.5 6 3 Φ1,27 SMA-KFD22 27.5 15 3 Φ1,27 SMA-KFD23 14.1 4 0.6 Φ0,4 SMA-KFD30 33.5 21 3 Φ1,27 SMA-KFD43 21.5 4 8 Φ1,27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
MoDell L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1,27 SMA-KFD62 17 3.5 4 Φ1,27 SMA-KFD63 19.5 3.5 4 Φ1,27 SMA-KFD64 18 3.5 5 Φ1,27 SMA-KFD65 19 4.5 5 Φ1,27 SMA-KFD66 20.5 4.5 6.5 Φ1,27 SMA-KFD71 15.5 4 2 Φ0,7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1,2 SMA-KFD144 19.5 9 1 Φ1,0 SMA-KFD177 20.5 8 3 Φ1,27 -

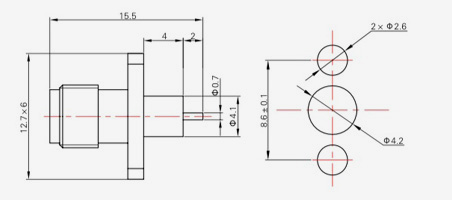

SMA-KFD11
MoDell L L1 L2 d SMA-KFD11 14.5 3 2 Φ0,5 SMA-KFD29 16.5 5 2 Φ0,7 SMA-KFD75 22.5 4 9 Φ0,7 SMA-KFD76 14.5 3 2 Φ0,7 SMA-KFD79 27.5 2 16 Φ1,0 SMA-KFD95 15.5 4 2 Φ0,7 SMA-KFD126 17.7 3 5.2 Φ1,0 SMA-KFD127 22.5 3 10 Φ1,0 SMA-KFD132 15.5 4 2 Φ1,0 SMA-KFD140 18.5 5 4 Φ1,0 -
SMA-KFD31
MoDell L L1 L2 d SMA-KFD31 15 3 2.5 Φ1,0 SMA-KFD32 21.5 3 9 Φ1,0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0,7 SMA-KFD100 16.5 5 2 Φ0,7 SMA-KFD101 15.5 4 2 Φ0,7 SMA-KFD102 14.5 3 2 Φ0,7 SMA-KFD130 21.5 3 9 Φ0,7 SMA-KFD131 15.5 4 2 Φ1,0 SMA-KFD134 17 5 2.5 Φ0,7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1,0 -

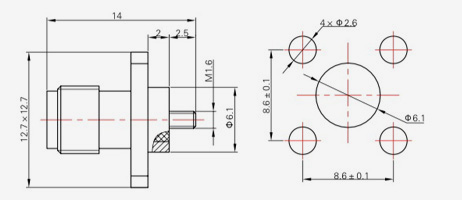

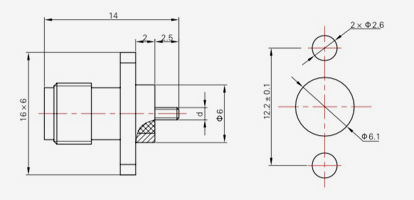

SMA-KFD81
MoDell d SMA-KFD81 M1 SMA-KFD109 M1.6 -

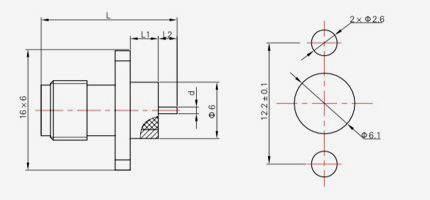

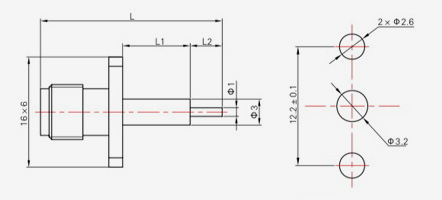

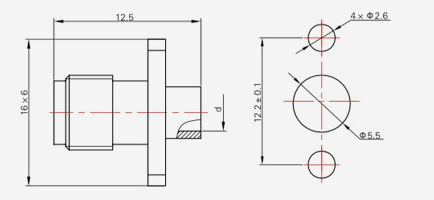

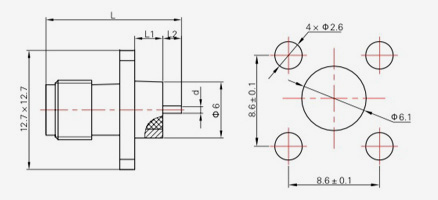

SMA-KFD119
MoDell L L1 L2 d SMA-KFD119 17 6.5 1 Φ3,0 SMA-KFD121 18 6.5 2 Φ3,0 SMA-KFD141 17.5 4 4 Φ3,2 SMA-KFD142 18.3 7.8 1 Φ3,0 SMA-KFD149 17.5 3 5 Φ3,0 -

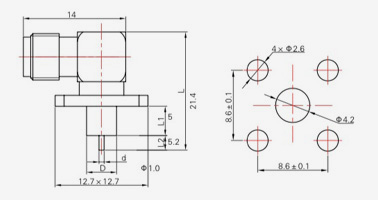

SMA-KWFD3
MoDell L L1 L2 d D SMA-KWFD3 26.7 11 4.5 Φ1,27 Φ4,1 SMA-KWFD4 24.2 8 5 Φ1,0 Φ3,2 SMA-KWFD5 24.2 8 5 Φ0,7 Φ4,1 SMA-KWFD6 21.2 5 5 Φ0,7 Φ4,1 SMA-KWFD7 24.2 3 10 Φ0,7 Φ4,1 SMA-KWFD8 21.3 5 5 Φ0,7 Φ4,1 SMA-KWFD9 16.2 3 2 Φ0,7 Φ4,1 SMA-KWFD12 15.2 2 2 Φ0,7 Φ4,1 SMA-KWFD49 25.2 5 9 Φ0,17 Φ4,1 -

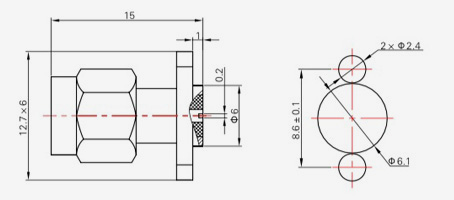

SMA-JFD11
Modell L L1 H SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -

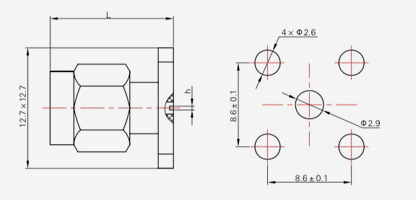

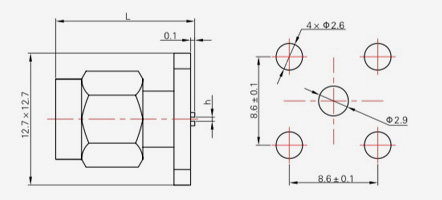

SMA-JFD12
Modell L H SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
Modell L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -

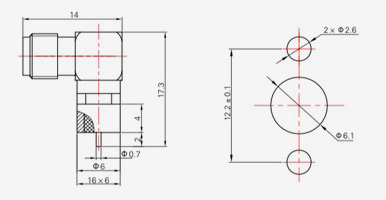

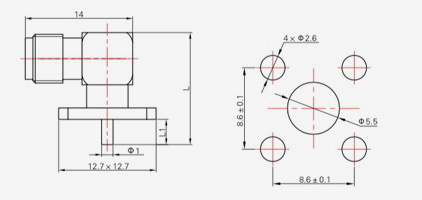

SMA-KWF
Modell L L1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -

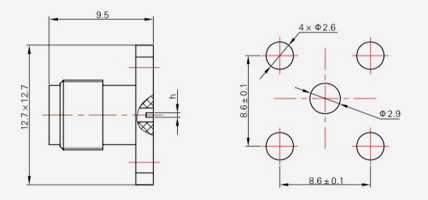

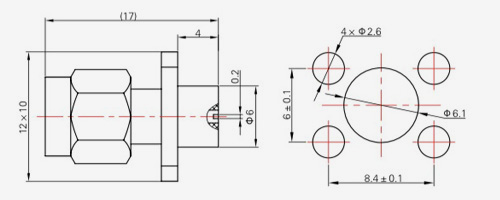

SMA-JFD16
Modell H SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -

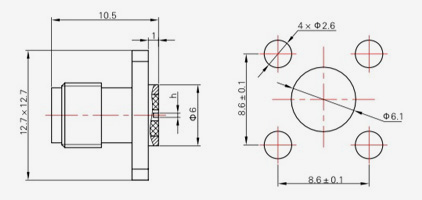

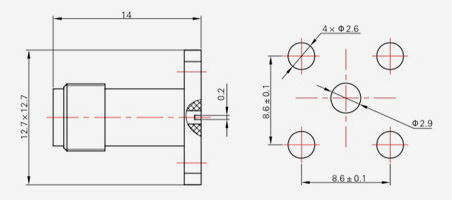

SMA-KFD26
Modell H SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
Modell H SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

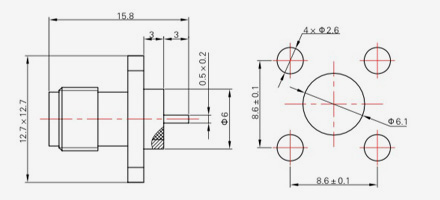

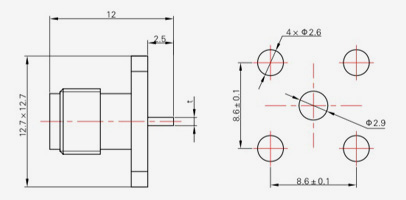

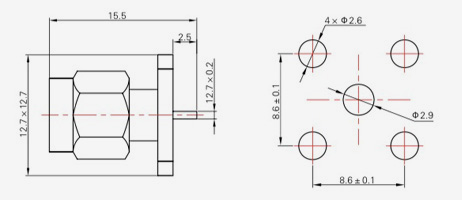

SMA-KFD10
Modell L L1 T SMA-KFD10 15.8 3 0,5×0,2 SMA-KFD14 16.5 4 0,5×0,2 SMA-KFD35 14.5 2 1,27×0,2 -

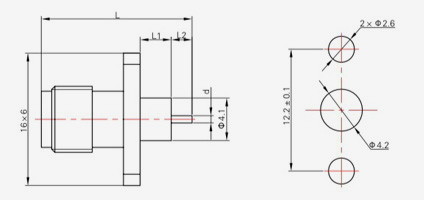

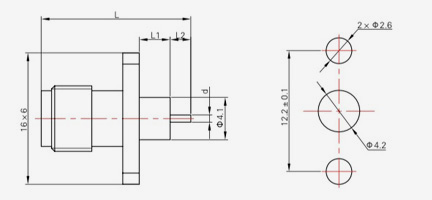

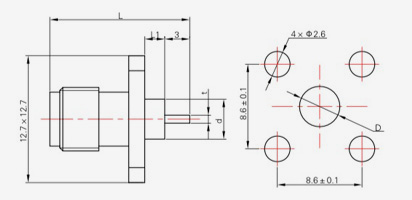

SMA-KFD13
MoDell L L1 T d D SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4,2 SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2,2 SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4,2 -
SMA-KFD39
Modell T SMA-KFD39 0,5×0,2 SMA-KFD149 1,27×0,2 -

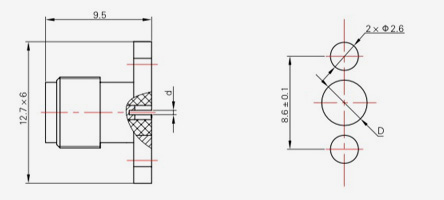

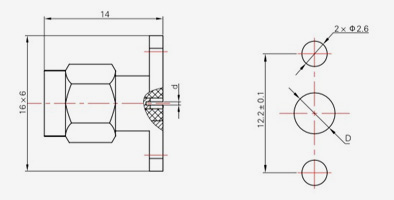

SMA-JFD40
MoDell d D SMA-JFD40 Φ0,5 Φ3,0 SMA-JFD41 Φ0,45 Φ2,8 SMA-JFD42 Φ0,38 Φ2,5 SMA-JFD44 Φ0,3 Φ2,0 -

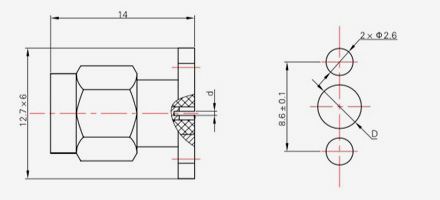

SMA-JFD48
MoDell d D SMA-JFD48 Φ0,5 Φ3,0 SMA-JFD55 Φ0,45 Φ2,8 SMA-JFD56 Φ0,38 Φ2,5 SMA-JFD57 Φ0,3 Φ2,0 -

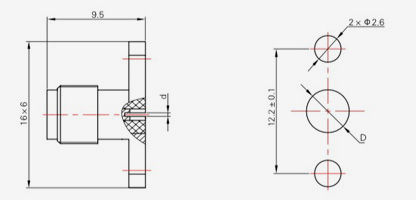

SMA-KFD40
MoDell d D SMA-KFD40 Ф0,5 Φ3,0 SMA-KFD41 Φ0,45 Φ2,8 SMA-KFD42 Φ0,38 Φ2,5 SMA-KFD44 Φ0,3 Φ2,0 -

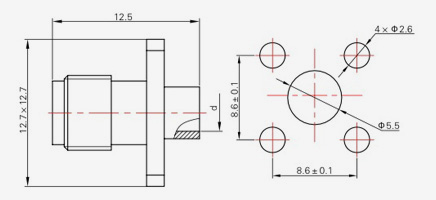

SMA-KFD48
MoDell d D SMA-KFD48 Φ0,5 Φ3,0 SMA-KFD55 Φ0,45 Φ2,8 SMA-KFD56 Φ0,38 Φ2,5 SMA-KFD57 Φ0,3 Φ2,0 SMA-KFD152 Φ0,4 Φ2,8 -

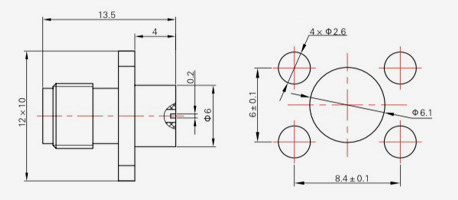

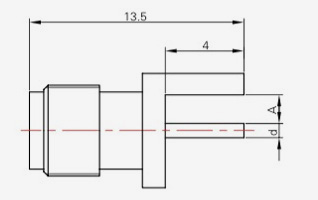

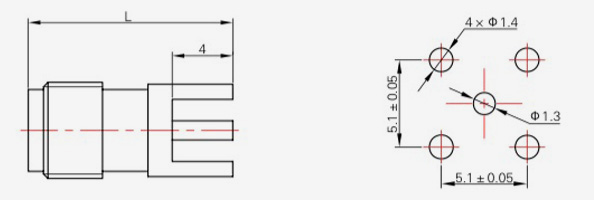

SMA-KHD
Modell L SMA-KHD 13.5 SMA-KHD10 18.5 -
SMA-KHD1
MoDell A d SMA-KHD1 1.2 Φ1,27 SMA-KHD2 1.5 Φ1,27 SMA-KHD3 2 Φ1,27 SMA-KHD4 0.5 Φ1,27 SMA-KHD5 0.8 Φ1,27 SMA-KHD6 1 Φ1,27 SMA-KHD8 1.6 Φ0,8 SMA-KHD9 1.6 Φ1,27 SMA-KHD11 1 Φ0,5 -

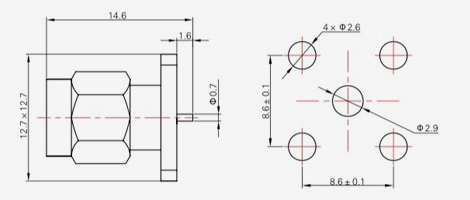

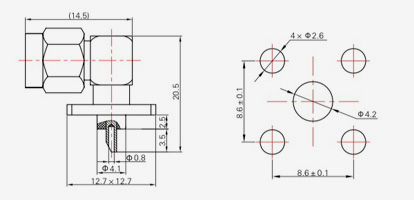

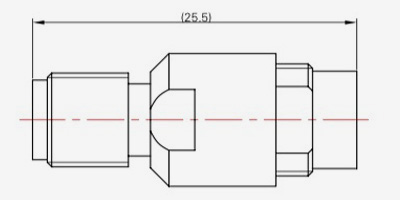

SMA-JWF
-

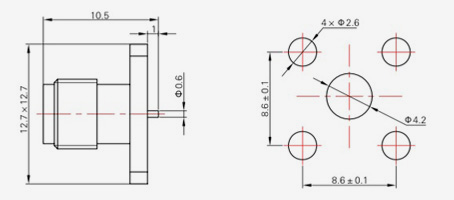

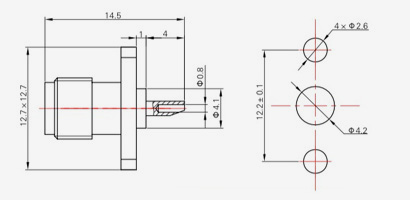

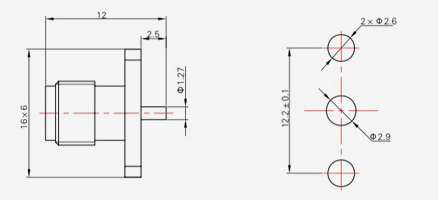

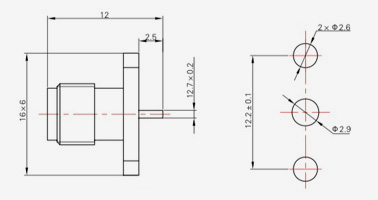

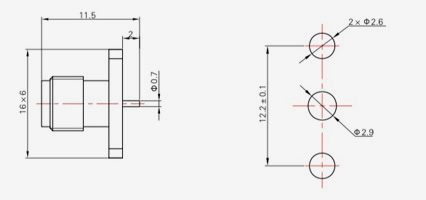

SMA-KF1
-

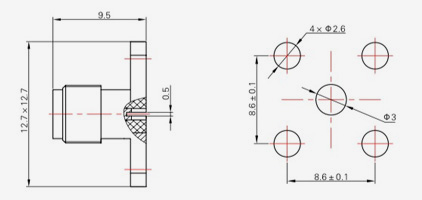

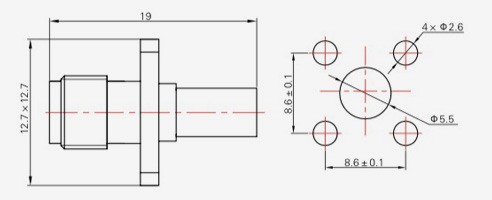

SMA-KFD17
-

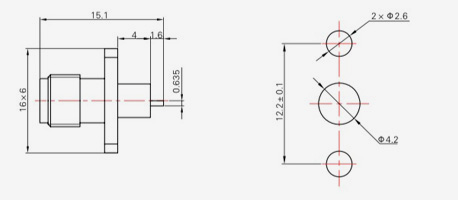

SMA-KFD150
-
SMA-KWF1
-

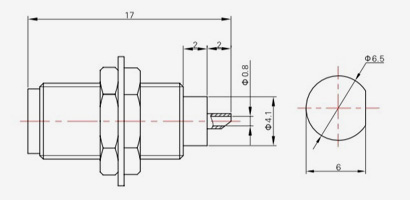

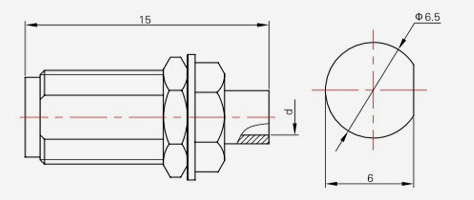

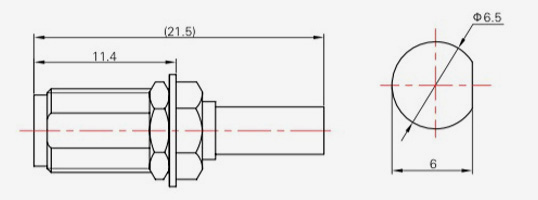

SMA-KYD
-

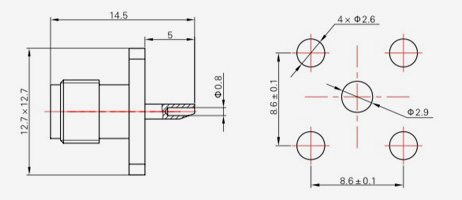

SMA-JFD3
-

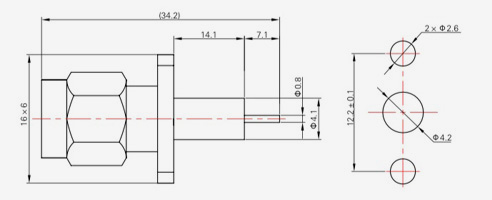

SMA-JFD61
-

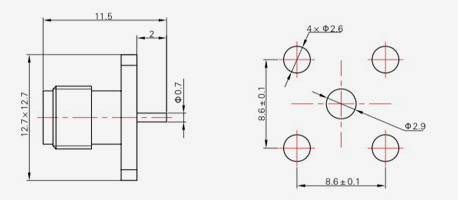

SMA-KFD19
-
SMA-KFD36G
-
SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-
SMA-KWFD2-1
-
SMA-KWFD2-2
-
SMA-KFD154
-
SMA-KFD158
-

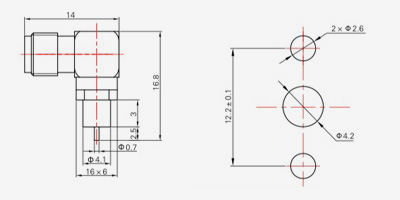

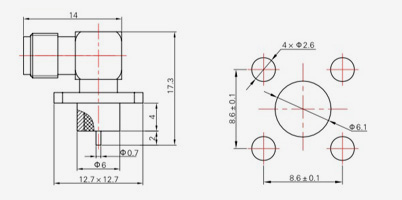

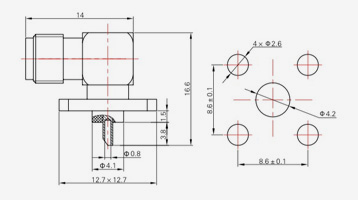

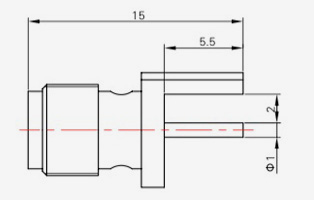

SMA-KWFD2
-
SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-

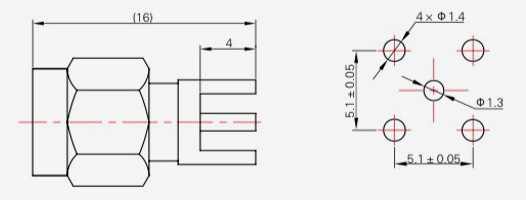

SMA-JHD
-
SMA-KHD7
-

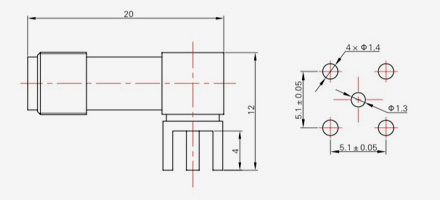

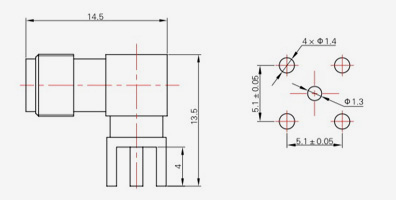

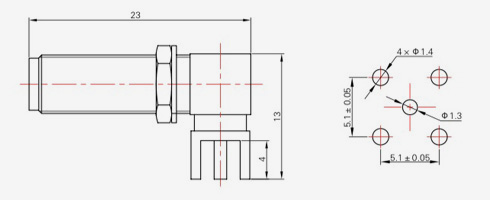

SMA-KWHD
-
SMA-KWHD4
-
SMA-KWHD5
