RF-Adapter vs. RF-Stecker: Was ist der Unterschied?

HF-Adapter vs. HF-Stecker: Der wesentliche Unterschied

Ein HF-Anschluss schließt ein Kabel oder einen Geräteanschluss ab, um einen Signalpfad zu vervollständigen, während ein HF-Koaxialadapter verbindet zwei Steckverbinder unterschiedlichen Typs, Geschlechts oder Schnittstellenstandards, ohne dass ein Kabel dazwischen verläuft. Kurz gesagt: Ein Steckverbinder beendet einen Signalpfad und ein Koaxialadapter überbrückt eine Nichtübereinstimmung zwischen zwei vorhandenen Steckverbindern.

Diese Unterscheidung ist am wichtigsten, wenn ein Projekt gemischte Hardware umfasst. Ein Prüfstand verwendet möglicherweise SMA-Anschlüsse an Messgeräten gepaart mit N-Typ-Kabeln am zu testenden Gerät. Ein HF-Koaxialadapter schließt diese Lücke, ohne dass eines der Kabel neu erstellt werden muss. Steckverbinder hingegen werden in der Entwurfsphase so ausgewählt, dass sie von Anfang an zu einem bestimmten Kabel, Anschluss oder Montagestil passen.

Illustrativer Nutzungsindex von 100 in gängigen Sektoren, die auf HF-Koaxialadapter und -Anschlüsse angewiesen sind

Was ein HF-Anschluss in einem Signalpfad bewirkt

Ein HF-Stecker wird am Ende eines Kabels oder direkt an einem Geräteanschluss angebracht und bildet die physische und elektrische Verbindung, die ein Signal mit minimalen Verlusten weiterleitet. Zu den gängigen Serien gehören BNC, TNC, N-Typ, SMA und 7/16 DIN, die jeweils auf einer bestimmten Stiftgröße, einem bestimmten Gewindemuster und einer Impedanz basieren, wie z. B. dem weit verbreiteten 50-Ohm-HF-Koaxialadapterstandard, der in den meisten Kommunikations- und Testgeräten zu finden ist.

Warum Steckverbinderserien nicht austauschbar sind

Jede Steckverbinderserie wird nach einer festen mechanischen und elektrischen Spezifikation hergestellt, was bedeutet, dass ein SMA-Anschluss nicht direkt mit einem N-Typ-Kabelende verbunden werden kann, ohne dass dazwischen ein Adapter angebracht ist. Der Frequenzbereich ist einer der deutlichsten Unterschiede zwischen den Serien, da kleinere Pin-Geometrien im Allgemeinen höherfrequente Signale mit geringeren Verlusten unterstützen.

Ungefährer oberer Frequenzbereich in Gigahertz für gängige Steckverbinderserien, die in HF-Systemen verwendet werden

Was ein HF-Koaxialadapter anders macht

Ein HF-Koaxialadapter ist eine kurze, kabellose Komponente, die dazu dient, zwei nicht übereinstimmende Steckerschnittstellen zu verbinden. Es könnte eine Steckverbinderserie in eine andere umwandeln, das Geschlecht von männlich auf weiblich ändern oder eine gerade Schnittstelle in ein rechtwinkliges oder Flanschmontageformat ändern. Da er über kein eigenes Kabel verfügt, ist ein Koaxialadapter in der Regel die schnellste Möglichkeit, eine bei der Installation oder beim Testen festgestellte Schnittstelleninkongruenz zu beheben.

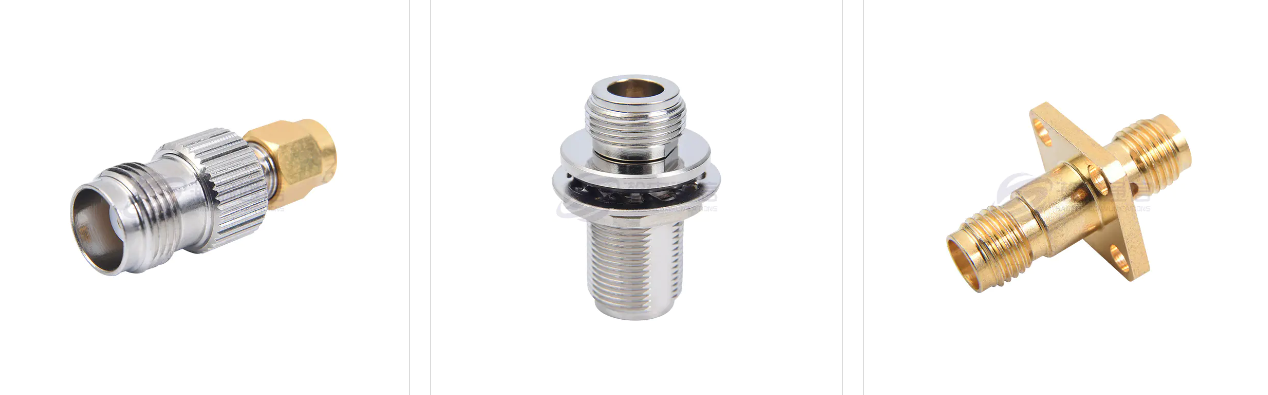

Allgemeine Adapterkonfigurationen

Serienkonvertierungsadapter, die einen Steckerstandard auf einen anderen umstellen, z. B. N-Typ auf SMA
Adapter zur Geschlechtsumwandlung, die für eine bestimmte Serie von männlich zu weiblich oder von weiblich zu weiblich wechseln
Rechtwinklige Adapter, die die Kabelführung in engen Gerätegehäusen umleiten
Koaxialadapter zur Flanschmontage, die für einen festen Verbindungspunkt direkt an eine Gerätetafel geschraubt werden

Käufer, die an Antennenzuleitungen arbeiten, entscheiden sich häufig für einen HF-Koaxialadapter für den Aufbau von Antennensystemen, bei denen eine feste Schalttafelverbindung einem separaten Kabelstandard entsprechen muss, während in Laborumgebungen häufig ein HF-Adapter für Mikrowellentestgeräte erforderlich ist, bei denen es auf Präzision und geringe Einfügungsdämpfung ankommt.

Konfigurationen und Verwendungen von HF-Koaxialadaptern von Stecker zu Buchse

Das Geschlecht des Steckverbinders bezieht sich darauf, ob ein Steckverbinder einen freiliegenden Mittelstift (männlich) oder eine Aufnahmebuchse (weiblich) hat. A RF-Koaxialadapter von Stecker auf Buchse Kehrt das Geschlecht an einem Ende einer Verbindung um, ohne dass ein neues Kabel erforderlich ist, was ihn zu einem der am häufigsten nachgefragten Adaptertypen bei Installations- und Reparaturarbeiten macht.

Wenn ein Geschlechtsumwandlungsadapter eine Nichtübereinstimmung behebt

Diese Konfiguration tritt am häufigsten auf, wenn zwei Kabel beide in männlichen Anschlüssen enden und direkt verbunden werden müssen, oder wenn das Geschlecht eines Kabels nicht mit dem Geräteanschluss übereinstimmt, an den es angeschlossen werden muss. Anstatt eine Kabelbaugruppe auszutauschen, kann ein Techniker einen kleinen Adapter einsetzen und die Verbindung vor Ort herstellen.

Gängige HF-Koaxialadapterformate von Stecker zu Buchse und wo sie typischerweise eingesetzt werden
Formatieren	Schnittstellenänderung	Typische Anwendung
Gerader Mann zur Frau	Gleiche Serie, nur Geschlecht	Verbinden von zwei mit Steckern abgeschlossenen Kabeln
Rechtwinkliger Stecker auf Buchse	Gleiche Serie, gleiches Geschlecht und gleicher Blickwinkel	Enge Gehäuse mit begrenztem Kabelabstand
Cross-Serie von Mann zu Frau	Serie und Geschlecht kombiniert	Gemischte Geräteaufbauten über verschiedene Standards hinweg

Um zu vergleichen, wie sich ein HF-Koaxialadapter in Bezug auf praktische Eigenschaften von einem Steckverbinder und einer vollständigen Kabelbaugruppe unterscheidet, werden in der nachstehenden Radartabelle alle drei Aspekte hinsichtlich Signalwegkontinuität, Schnittstellenflexibilität, einfacher Installation, mechanischer Haltbarkeit und Frequenzbereichsabdeckung aufgeführt.

Vergleichsskala von null bis zehn für HF-Stecker, HF-Koaxialadapter und Kabelkonfektionierung bei gängigen Prioritäten

4-Loch-Flanschadapter: Anwendungen zur Schalttafelmontage

A 4-Loch-Flanschadapter verfügt über vier Befestigungslöcher, die rund um das Steckverbindergehäuse angeordnet sind, sodass er direkt an eine Gerätetafel oder eine Trennwand geschraubt werden kann. Dadurch entsteht ein fester, vibrationsfester Verbindungspunkt anstelle einer frei schwebenden Kabelverbindung, was bei Geräten wichtig ist, die regelmäßigen Bewegungen, Temperaturschwankungen oder dem Einsatz im Freien ausgesetzt sind.

Wo dieser Montagestil normalerweise verwendet wird

Basisstationsgeräte, Luft- und Raumfahrt-Panels und Testgeräte-Racks verwenden üblicherweise einen 4-Loch-Flanschadapter, da das Schraubenmuster den Stecker bei wiederholten Kabelverbindungs- und -trennzyklen in der richtigen Position hält. Der Bolzenabstand ist innerhalb einer bestimmten Steckverbinderserie standardisiert, sodass Schalttafelausschnitte geplant werden können, bevor die Hardware vor Ort eintrifft. Dieser Flanschstil wird häufig mit N-Typ- und 7/16-DIN-Schnittstellen bei Basisstationsaufbauten und mit SMA- oder TNC-Schnittstellen bei kleineren Prüf- und Messtafeln kombiniert.

Planen eines Schalttafelausschnitts um einen Flanschadapter herum

Sowohl die Plattendicke als auch der Bolzenlochabstand müssen vor der Installation mit den Flanschspezifikationen übereinstimmen, da ein nicht übereinstimmender Ausschnitt dazu führen kann, dass der Steckverbinder schief sitzt oder nicht vollständig auf der Plattenoberfläche aufliegt. Durch die Bestätigung dieser Abmessungen mit einem Lieferanten vor dem Zuschneiden einer Platte werden spätere Nacharbeiten im Installationsplan vermieden.

Vergleich von HF-Koaxialadaptern, HF-Steckverbindern und Kabelkonfektionen

Diese drei Komponenten werden häufig in Gruppen zusammengefasst, spielen jedoch jeweils eine eigene Rolle innerhalb eines Signalpfads. In der folgenden Tabelle sind ihre Hauptfunktion und ihr typischer Anwendungsfall aufgeführt.

Allgemeiner Vergleich von HF-Steckverbindern, HF-Koaxialadaptern und Kabelbaugruppen innerhalb eines typischen Signalpfads
Komponente	Primäre Funktion	Typischer Anwendungsfall	Kabel erforderlich
HF-Anschluss	Beendet ein Kabel oder einen Port, um einen Signalpfad zu vervollständigen	Kabelenden, Geräteanschlüsse, Antennenanschlüsse	Direkt angeschlossen
HF-Koaxialadapter	Verbindet zwei nicht übereinstimmende Steckertypen ohne Kabel	Schnittstellenkonvertierung zwischen verschiedenen Standards	Nein
Kabelkonfektionierung	Überträgt ein Signal zwischen zwei getrennten Punkten	Langstreckenläufe und Verbindungen zur Basisstation	Ja

So wählen Sie zwischen einem Adapter und einem Stecker für ein Projekt

Bei den meisten Beschaffungsentscheidungen kommt es darauf an, ob die Schnittstelleninkongruenz bereits besteht oder ob ein System von Grund auf neu entwickelt wird. Die folgenden Punkte helfen dabei, die beiden Situationen zu unterscheiden.

Wenn ein Kabel bereits in einem Steckertyp endet und Geräte einen anderen verwenden, schließt ein HF-Koaxialadapter diese Lücke direkt
Wenn eine neue Kabelbaugruppe gebaut wird, sollte der Stecker von Anfang an so ausgewählt werden, dass er zum Geräteanschluss passt
Bei schalttafelmontierten Geräten sorgt ein 4-Loch-Flanschadapter dafür, dass die Schnittstelle fixiert bleibt, während die Kabel abnehmbar bleiben
Bei Hochfrequenzarbeiten wie einer Hochfrequenz-HF-Adapteranwendung ist die Anpassung der Impedanz und der Steckerserie wichtiger als bei Testaufbauten mit niedrigeren Frequenzen

Frequenz und Impedanz stehen immer noch an erster Stelle

Unabhängig davon, ob es sich bei der Komponente um einen Adapter oder einen Steckverbinder handelt, bleiben Impedanz und Frequenzbewertung der Ausgangspunkt für jede Auswahl. Die meisten Kommunikations- und Testsysteme sind auf eine Impedanz von 50 Ohm standardisiert. Wenn Sie also sicherstellen, dass ein HF-Adapter für Mikrowellenprüfgeräte oder ein HF-Adapter für 5G-Kommunikationsgeräte mit der Impedanz des restlichen Systems übereinstimmt, können Sie später bei der Einrichtung Probleme mit Reflexionen und Signalverlusten vermeiden.

Beschaffung eines HF-Koaxialadapters von einem Hersteller

Käufer, die mit einem Anbieter von HF-Koaxialadaptern zusammenarbeiten, suchen in der Regel nach einheitlichen Steckverbinderserien, flexiblen Geschlechts- und Montagekonfigurationen sowie Unterstützung für projektspezifische Aufbauten. Die Beschaffung bei einem Hersteller von kundenspezifischen HF-Koaxialadaptern ist besonders nützlich, wenn für ein Projekt eine Konfiguration erforderlich ist, die nicht in den Standardkatalogen aufgeführt ist, beispielsweise ein bestimmtes Flanschschraubenmuster oder eine ungewöhnliche Serienumwandlung.

Ningbo Hanson Communication Technology Co., Ltd. ist ein chinesischer Hersteller von HF-Koaxialadaptern (Stecker auf Buchse) und Großhandelsfabrik für 4-Loch-Flanschadapter mit mehr als 30 Jahren Erfahrung im Bereich HF-Koaxialsteckverbinder, Adapter und Kabelbaugruppen. Das Unternehmen betreibt eine eigene Bearbeitungswerkstatt, eine Galvanikwerkstatt und eine Montagewerkstatt und wird von einem Netzwerk stabiler Lieferanten unterstützt. Zu den Kernprodukten gehören HF-Koaxialsteckverbinder, Adapter, Hochfrequenzkabelbaugruppen und Kabelbaugruppen mit geringer Intermodulation sowie kundenspezifische Konstruktionen für projektspezifische Anforderungen. Diese Produkte kommen unter anderem in den Bereichen Luft- und Raumfahrt, Kommunikationsbasisstationen und medizinische Geräte zum Einsatz.

Die Nachfrage nach HF-Koaxialadaptern folgt tendenziell der Netzwerkausbauaktivität und bleibt nicht das ganze Jahr über gleich, insbesondere im Umfeld der Bereitstellungszyklen der 5G-Infrastruktur. Das folgende Liniendiagramm spiegelt ein allgemeines Nachfragemuster wider, das auf dem typischen Auftragsfluss im Zusammenhang mit den jüngsten Netzwerkerweiterungsaktivitäten basiert.

Relativer Nachfrageindex über zwölf Monate, der ein allgemeines Muster im Zusammenhang mit der Netzwerkbereitstellungsaktivität widerspiegelt

Praktische Überlegungen bei der Beschaffung kundenspezifischer HF-Koaxialadapter

Ein paar Kontrollen tragen tendenziell dazu bei, Beschaffungsentscheidungen reibungsloser zu gestalten, unabhängig davon, ob es sich bei der Bestellung um eine einzelne Konfiguration oder eine laufende Liefervereinbarung handelt.

1

Bestätigen Sie die genaue Steckerserie auf beiden Seiten der Schnittstelle, da optisch ähnliche Stecker verschiedener Serien ohne Adapter selten kompatibel sind.

2

Passen Sie die Impedanz über den gesamten Signalpfad an und verwenden Sie einen 50-Ohm-HF-Koaxialadapter in Kombination mit Geräten, die nach demselben Standard gebaut sind.

3

Geben Sie Geschlecht und Montageart klar an, insbesondere bei der Bestellung eines 4-Loch-Flanschadapters, bei dem sowohl das Schraubenmuster als auch die Plattendicke die Passform beeinflussen.

4

Teilen Sie den vorgesehenen Frequenzbereich im Voraus mit, da Komponenten, die für den Einsatz bei niedrigeren Frequenzen ausgelegt sind, in Hochfrequenz-HF-Adapteranwendungen möglicherweise keine gute Leistung erbringen.

Zusammenarbeit mit einem Lieferanten bei Sonderanfertigungen

Durch die Weitergabe von Zeichnungen, Referenzmustern oder bestehenden Steckverbinder-Teilenummern zu Beginn des Beschaffungsprozesses kann ein Hersteller die Kompatibilität vor Beginn der Produktion bestätigen, wodurch die Wahrscheinlichkeit verringert wird, dass vor Ort eine nicht übereinstimmende Konfiguration eintrifft.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem HF-Adapter und einem HF-Stecker?

Ein HF-Koaxialadapter verbindet zwei nicht übereinstimmende Anschlüsse ohne Kabel, während ein HF-Anschluss ein Kabel oder einen Anschluss abschließt, um einen Signalpfad zu vervollständigen.

Was macht ein HF-Koaxialadapter von Stecker zu Buchse?

Ein RF-Koaxialadapter von Stecker zu Buchse vertauscht das Steckergeschlecht an einem Ende einer Verbindung, sodass zwei Kabel mit Steckeranschluss ohne neue Kabelbaugruppe verbunden werden können.

Wofür wird ein 4-Loch-Flanschadapter verwendet?

Ein 4-Loch-Flanschadapter wird mithilfe von vier Befestigungslöchern an einer Gerätetafel angeschraubt und schafft so einen festen Verbindungspunkt für den Aufbau von Basisstationen und Testgeräten.

Können HF-Koaxialadapter für bestimmte Anwendungen angepasst werden?

Ein Hersteller von kundenspezifischen HF-Koaxialadaptern kann in der Regel Serie, Geschlecht und Montagestil basierend auf Projektzeichnungen oder Referenzmustern anpassen.

Welche Bestellmengen unterstützen Hersteller von HF-Koaxialadaptern normalerweise?

Durch die Zusammenarbeit mit einem Hersteller von HF-Adaptern, auf den sich Käufer in China verlassen, werden die Bestellmengen oft auf der Grundlage der Teilekomplexität und der Materialverfügbarkeit für jede Konfiguration angepasst.

Wie prüfen Hersteller vor dem Versand die Qualität von HF-Koaxialadaptern?

Die Kontrollen erstrecken sich im Allgemeinen über die Wareneingangskontrolle, laufende Produktionskontrollen und eine letzte Kontrollphase, bevor die Teile für den Versand verpackt werden.
