Wie wähle ich zwischen SMA-, BNC-, N-, TNC- und MMCX-Adaptern?

Kurze Antwort: Welche HF-Adapter zur Auswahl für Ihre Anwendung

Die kurze Antwort lautet: Bei der Auswahl des Steckverbinders kommt es auf den Frequenzbereich, die Belastbarkeit, die Kopplungsgeschwindigkeit und den verfügbaren Platz im Schaltschrank an . SMA eignet sich für allgemeine Test- und Messarbeiten bis 18 GHz, BNC eignet sich für Schnellanschluss-Niederfrequenzprüfstände und Videosignalarbeiten, N-Typ deckt Hochleistungsanwendungen im Freien und in Basisstationen ab, TNC fügt vibrationsbeständige Gewindekupplungen für Mobil- und Luft- und Raumfahrtplattformen hinzu und MMCX ermöglicht kompakte interne Verbindungen bei begrenztem Platz auf der Platine.

Ein HF-Koaxialadapter überbrückt die Lücke, wenn zwei Geräte oder zwei Kabelbaugruppen unterschiedliche Steckerfamilien, unterschiedliche Geschlechter oder unterschiedliche Montagearten verwenden. Anstatt eine Kabelbaugruppe oder ein angeschlossenes Instrument auszutauschen, stellt ein einziger Adapter die Kompatibilität in Sekundenschnelle wieder her. In den folgenden Abschnitten wird erläutert, wie die einzelnen Steckverbinderfamilien funktionieren, wie ein HF-Koaxialadapter von Stecker auf Buchse typischerweise angewendet wird und wo ein 4-Loch-Flanschadapter in ein Schalttafelmontagedesign passt.

Was für ein HF-Koaxialadapter Tatsächlich

Ein HF-Koaxialadapter ist ein kurzer, starrer Steckerkörper, der zum Verbinden zweier Koaxialschnittstellen verwendet wird, die sonst nicht direkt zusammenpassen würden. Es könnte das Geschlecht des Steckverbinders, die Steckverbinderfamilie, die Impedanzschnittstelle ändern oder einfach die Ausrichtung eines Steckverbinders von gerade auf rechtwinklig erweitern. Da der Signalweg durch einen Adapter extrem kurz ist, verursacht ein gut gefertigter Adapter im Vergleich zum Einsatz eines vollständigen Ersatzkabels nur eine geringe, vorhersehbare Menge an Einfügedämpfung und Reflexion.

Ein HF-Koaxialadapter von Stecker zu Buchse ist die häufigste Konfiguration, nach der Ingenieure auf einem Labortisch oder in einem Feldset greifen, da er den Anschluss eines Kabels mit Steckeranschluss an ein anderes Gerät mit Steckeranschluss ermöglicht oder die Aufnahme eines Kabels mit Buchsenanschluss in eine Einbaubuchse mit Buchse ermöglicht, ohne dass eine maßgeschneiderte Kabelbaugruppe auf Bestellung gefertigt werden muss. Gender Changer, Familienkonverter und rechtwinklige Adapter machen zusammen den Großteil der in Testlabors, Telekommunikationsanlagen und Produktionslinien verwendeten Adapter aus.

Vergleich der SMA-, BNC-, N-, TNC- und MMCX-Steckverbinderfamilien

Jede Steckverbinderfamilie wurde im Hinblick auf ein anderes Gleichgewicht zwischen Frequenzabdeckung, physikalischer Größe und Kopplungsmethode entwickelt. Die folgende Tabelle fasst die praktischen Unterschiede zusammen, die Ingenieure bei der Spezifikation eines Steckverbinders oder eines HF-Koaxialadapters zwischen den Familien abwägen.

Abbildung 1: Häufig genannte obere Frequenzwerte für standardmäßige handelsübliche Steckverbinder. Präzisionsversionen von N- und SMA-Schnittstellen können noch weiter erweitert werden.

Gängige Konvertierungen von HF-Koaxialadaptern von Stecker zu Buchse

Die meisten Feldausrüstungen und Laborschubladen verfügen über einen Kernsatz an Konvertierungsadaptern, die die meisten Fehlanpassungssituationen abdecken. Zu wissen, welche Kombination welches Problem löst, spart Zeit, wenn ein Kabel nicht in einen Instrumentenanschluss passt.

SMA-Buchse auf SMA-Stecker-Adapter

Hierbei handelt es sich um einen reinen Gender-Changer innerhalb derselben Steckverbinderfamilie, der immer dann verwendet wird, wenn zwei Kabel mit Steckeranschluss verbunden werden müssen oder wenn eine Buchse eine männliche Schnittstelle bieten muss. Es ist einer der am häufigsten vorrätigen Adapter in jedem SMA-basierten Testaufbau.

SMA-auf-BNC-Adapter

Ein SMA-zu-BNC-Adapter ermöglicht den direkten Anschluss eines kleinen SMA-Gewindekabels an Tischgeräte mit Bajonett-BNC-Anschlüssen, was häufig erforderlich ist, wenn ein zu testendes Funkmodul oder eine Antenne auf Allzweck-Laborinstrumente übertragen wird.

SMA-auf-N-Adapter

Ein SMA-auf-N-Adapter verbindet kompakte SMA-terminierte Geräte mit N-Typ-Antennenzuleitungen oder Basisstationshardware, was häufig erforderlich ist, wenn Hand- oder Tischtestgeräte an die Infrastruktur im Freien angeschlossen werden.

SMA-zu-TNC-Adapter

Ein SMA-zu-TNC-Adapter ist immer dann nützlich, wenn ein Gerät mit einem TNC-Gewindeanschluss, der häufig wegen seiner Vibrationsfestigkeit in Fahrzeugen oder Flugplattformen ausgewählt wird, mit SMA-terminierten Testkabeln oder -modulen verbunden werden muss.

SMA-auf-MMCX-Adapter

Ein SMA-zu-MMCX-Adapter verbindet kompakte interne MMCX-Pigtails, die bei GPS- und Funkmodulen üblich sind, mit externen SMA-terminierten Antennen oder Testkabeln, ohne dass die Modulverbindung neu gelötet werden muss.

Frequenzleistung und Einfügedämpfungsverhalten

Jeder in einen Signalpfad eingefügte Adapter verursacht eine geringe Einfügungsdämpfung, die im Allgemeinen mit zunehmender Frequenz zunimmt. Ein gut gefertigter Präzisionsadapter verursacht in der Regel deutlich weniger als ein halbes Dezibel Verlust, selbst in der Nähe seiner Nennoberfrequenz Der genaue Wert hängt jedoch stark von der Steckergeometrie, der Beschichtungsqualität und der mechanischen Passung zwischen den zusammenpassenden Teilen ab.

Abbildung 2: Allgemeiner Referenztrend für mit der Frequenz zunehmende Einfügungsdämpfung bei einem typischen Präzisions-HF-Koaxialadapter.

Die Rückflussdämpfung folgt einem ähnlichen Muster, da Impedanzdiskontinuitäten an der Verbindungsschnittstelle proportional größer werden, wenn die Wellenlänge kürzer wird. Dies ist einer der Gründe, warum Präzisionssteckverbinder engere mechanische Toleranzen aufweisen als handelsübliche Teile, die für die gleiche Nennfrequenz ausgelegt sind.

Unterschiede in der Leistungsaufnahme je nach Steckverbindertyp

Die physische Größe beeinflusst die Belastbarkeit fast ebenso stark wie den Frequenzbereich, weshalb der größte Steckverbinder in diesem Vergleich, der N-Typ, auch die höchste typische Nennleistung aufweist. Der Durchmesser des Mittelstifts und der dielektrische Abstand legen fest, wie viel Strom und Spannung eine Schnittstelle führen kann, bevor Erwärmung oder Lichtbogenbildung zum Problem werden.

Abbildung 3: Allgemeine Referenzleistungswerte bei einem festen Niederfrequenzpunkt. Die tatsächlichen Nennwerte sinken mit steigender Frequenz und variieren je nach Teiledesign.

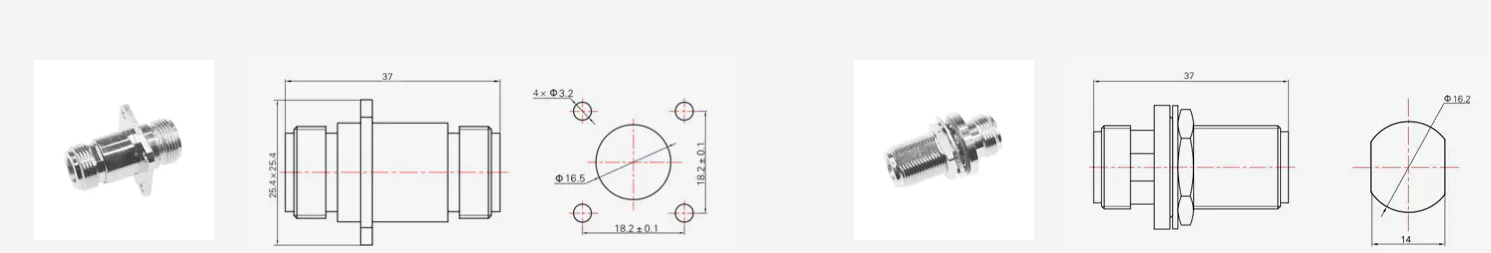

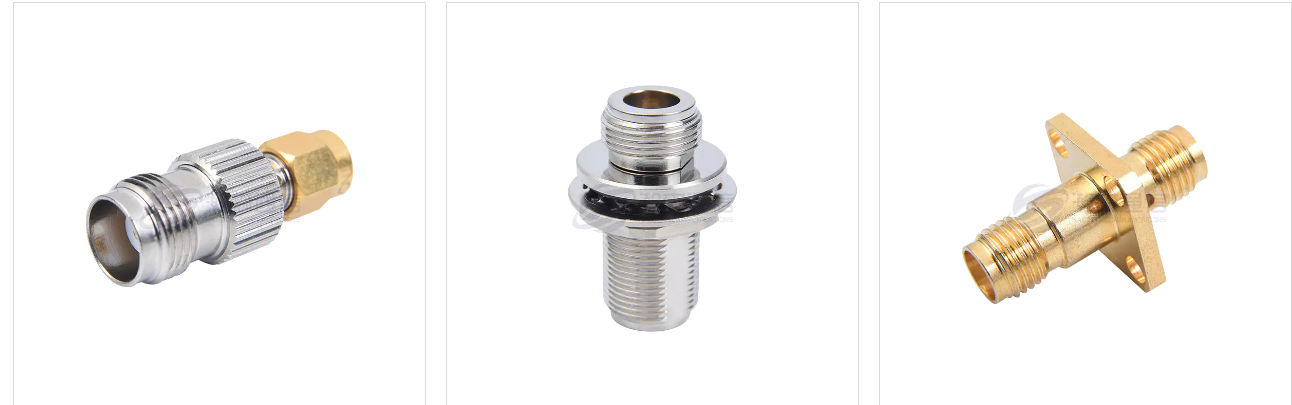

4-Loch-Flanschadapter für Montage und Schalttafelanwendungen

Bei einem 4-Loch-Flanschadapter handelt es sich um einen Schalttafel- oder Schottadapter, der um einen quadratischen oder rechteckigen Flansch mit vier Schraubenlöchern herum aufgebaut ist und nicht um eine einfache Gewindemutter. Diese Montageart bietet einen sicheren, vibrationsbeständigen Befestigungspunkt, wenn ein Stecker durch eine Gerätegehäusewand, einen Basisstationsschrank oder eine Flugzeugtrennwand geführt werden muss.

Warum Ingenieure eine Flanschmontage einer Schottmutter vorziehen

Ein Steckverbinder im Schottmutter-Stil basiert auf einem einzelnen zentralen Gewinde und einer Sicherungsmutter, die für allgemeine Gehäuse gut funktioniert, sich aber bei wiederholten Steckzyklen leicht drehen kann. Ein 4-Loch-Flanschadapter verteilt die mechanische Belastung auf vier Befestigungselemente, hält den Steckerkörper an Ort und Stelle und reduziert die Belastung des internen Kontakts bei wiederholten Verbindungs- und Trennzyklen des Kabels.

Typische Flanschmontageanwendungen

• Durchführungsplatten für Basisstation und Repeater-Schrank
• Anschlüsse für die Vorder- und Rückseite der Testgeräte
• Schottverbindungen für Luft- und Raumfahrt- und Verteidigungsgehäuse
• Gehäuse für medizinische Geräte, die einen festen, nicht rotierenden Anschluss erfordern

Flanschstile sind für die meisten Steckverbinderfamilien verfügbar, so dass ein 4-Loch-Flanschadapter je nach Frequenz- und Leistungsbedarf des bedienten Panels mit SMA-, N-Typ- oder TNC-Schnittstellen spezifiziert werden kann.

Vergleich von SMA-, BNC- und N-Typen anhand praktischer Auswahlfaktoren

Wenn der Frequenzbereich allein die Entscheidung nicht trifft, wägen Ingenieure häufig Verbindungsgeschwindigkeit, mechanische Haltbarkeit und verfügbaren Montageraum ab. Der folgende Vergleich stellt SMA-, BNC- und N-Typ anhand von fünf praktischen Faktoren auf einer allgemeinen Referenzskala dar.

Abbildung 4: Relativer Vergleich von fünf praktischen Faktoren auf einer allgemeinen fünfstufigen technischen Referenzskala.

BNC punktet bei der Verbindungsgeschwindigkeit aufgrund seines Bajonett-Schnellverschlusses, der für Geräte geeignet ist, die auf einer Werkbank häufig angeschlossen und getrennt werden. Der N-Typ tauscht diese Verbindungsgeschwindigkeit gegen eine höhere Belastbarkeit und eine stärkere Vibrationsfestigkeit ein, weshalb er nach wie vor die Standardwahl für Zuleitungen für Außenantennen ist. SMA liegt dazwischen und bietet eine breite Frequenzabdeckung und eine kompakte Grundfläche auf Kosten einer geringeren Leistungsaufnahme.

Überlegungen zu Material, Beschichtung und passiver Intermodulation

Das Material des Steckverbinderkörpers und die Qualität der Beschichtung wirken sich direkt auf die mechanische Haltbarkeit und die elektrische Leistung aus. Bei SMA-, N-Typ- und TNC-Adaptern bleiben Messingkörper mit vergoldeten oder versilberten Mittelkontakten die häufigste Wahl, da die Vergoldung Oxidation auf der Kontaktfläche verhindert, während Messing eine stabile Basis für wiederholte Gewindeschneidzyklen bietet.

Bei Telekommunikations-Basisstations- und Repeater-Anwendungen wird die passive Intermodulationsleistung zu einem besonderen Problem, da eine schlechte mechanische Verbindung oder eine inkonsistente Beschichtung unerwünschte Intermodulationsprodukte erzeugen kann, die benachbarte Kanäle stören. Hersteller, die diesen Sektor beliefern, testen fertige Adapter in der Regel auf einem passiven Intermodulationsanalysator zusammen mit Standard-Netzwerkanalysator-Sweeps, bevor Teile an einen Kunden geliefert werden.

Gehäuse aus Edelstahl versus Messing

Edelstahlgehäuse erhöhen die Korrosionsbeständigkeit bei Einsätzen an der Küste oder auf See sowie an Standorten von Basisstationen im Freien, die Feuchtigkeit und Salzluft ausgesetzt sind, während Messinggehäuse nach wie vor die Standardwahl für allgemeine Innen- und Laborumgebungen sind, bei denen Gewicht und Bearbeitungskosten wichtiger sind als extreme Korrosionsbeständigkeit.

Zusammenarbeit mit einem Hersteller oder Lieferanten von HF-Adaptern

Bei der Auswahl eines HF-Adapterherstellers ist mehr als nur die Prüfung der Teilenummer in einem Datenblatt erforderlich. Testmöglichkeiten, Beschichtungskonsistenz und die Fähigkeit, kundenspezifische HF-Adapteranfragen zu unterstützen, bestimmen, wie zuverlässig ein Lieferant die Frequenz-, Leistungs- und Montageanforderungen eines bestimmten Projekts erfüllen kann.

Ningbo Hanson Communication Technology Co., Ltd. ist ein Beispiel für eine HF-Adapterfabrik, die ihre eigenen Bearbeitungs-, Galvanisierungs- und Montagewerkstätten betreibt, anstatt Produktionsschritte an separate Anbieter auszulagern. Das Unternehmen konzentriert sich auf HF-Koaxialsteckverbinder, Adapter, Hochfrequenzkabelkonfektionen und Kabelkonfektionen mit geringer Intermodulation und arbeitet mit einem Netzwerk stabiler Lieferanten zusammen, um die eigene Produktion zu unterstützen. Produkte dieser Art von Herstellern werden häufig in Kommunikationsbasisstationen, Luft- und Raumfahrtgeräten und Gehäusen für medizinische Geräte eingesetzt, also in Bereichen, in denen die gleichbleibende elektrische Leistung aller gelieferten Teile ebenso wichtig ist wie die mechanische Passung.

Bei der Bewertung eines HF-Adapterlieferanten fragen sich Ingenieure in der Regel, ob das Werk OEM-HF-Adapterprogramme unterstützen kann, die auf einer bestimmten Zeichnung oder einem bestimmten Muster basieren, ob hausinterne Testgeräte wie ein Netzwerkanalysator oder ein passiver Intermodulationstester für die Überprüfung fertiger Teile verfügbar sind und wie der Lieferant mit kundenspezifischen HF-Adapteranfragen umgeht, die außerhalb einer Standardkatalogkonfiguration liegen. Ein Hersteller, der seine eigenen Bearbeitungs- und Beschichtungswerkstätten betreibt, ist im Allgemeinen besser in der Lage, enge Toleranzen während des gesamten Produktionslaufs einzuhalten, als ein Hersteller, der vollständig auf externe Bearbeitung angewiesen ist.

Best Practices für Installation und Drehmoment für HF-Koaxialadapter

Die richtige Installationstechnik schützt sowohl die Signalqualität als auch die Lebensdauer des Steckers, und die meisten vorzeitigen Steckerverschleiß sind darauf zurückzuführen, dass einer der folgenden Schritte während der Montage übersprungen wird.

1. Überprüfen Sie die Steckschnittstelle auf Schmutz, Feuchtigkeit oder beschädigte Gewinde, bevor Sie einen Adapter anschließen.
2. Richten Sie den Stecker vor dem Einschrauben gerade aus, um ein Verkanten der Überwurfmutter zu vermeiden.
3. Ziehen Sie die Schraubverbindungen zuerst handfest an und wenden Sie dann einen kalibrierten Drehmomentschlüssel an, wobei der Verbindungstyp einen Drehmomentwert vorgibt.
4. Vermeiden Sie es, das Kabel selbst beim Anziehen zu verdrehen, da das Drehmoment über die Überwurfmutter und nicht über den Kabelmantel übertragen werden sollte.
5. Stützen Sie das Kabelgewicht bei festen Installationen in der Nähe des Steckers ab, um eine dauerhafte mechanische Belastung der Schnittstelle zu vermeiden.
6. Bewahren Sie unbenutzte Adapter mit aufgesetzten Schutzkappen auf, um die Kontaktflächen frei von Staub und Feuchtigkeit zu halten.

Bei Steckverbindern im Bajonett-Stil wie BNC ist lediglich eine Druck- und Drehbewegung um eine Vierteldrehung erforderlich, und das erzwungene Anziehen eines Gewindes an einer Bajonettschnittstelle kann die Verriegelungsschlitze beschädigen, anstatt die Verbindung zu verbessern.
