Was ist ein hermetisch abgedichteter Steckverbinder und warum ist er wichtig?

Kurze Eintwort: Was ist ein hermetisch abgedichteter Steckverbinder?

A hermetisch dichter Steckverbinder ist ein Steckverbinder mit einer permanenten Glas-Metall- oder Glas-Sinter-Dichtung um seine Kontakte herum, wodurch eine gasdichte Barriere entsteht, die verhindert, dass Feuchtigkeit, Gas und Verunreinigungen in ein abgedichtetes Gehäuse gelangen. Dies ist bei hochzuverlässiger Elektronik von Bedeutung, da Systeme wie Luft- und Raumfahrtausrüstung, Satelliten, Kommunikationsbasisstationen, Unterwasserelektronik und medizinische Geräte häufig auf die Aufrechterhaltung einer stabilen Innenatmosphäre angewiesen sind und selbst ein sehr kleiner Leckpfad über die Lebensdauer des Produkts zu Korrosion, Signalverschlechterung oder einem vollständigen Ausfall führen kann.

Im Mittelpunkt dieser Versiegelungsmethode steht die HF-Glasgesinterter, abgedichteter Isolator , ein Isolierkörper aus geschmolzenem Glas, der sowohl den mittleren Kontaktstift elektrisch isoliert als auch die physische Abdichtung gegenüber der Außenhülle bildet. In den folgenden Abschnitten erfahren Sie, wie dies funktioniert, wo es angewendet wird und wie es im Vergleich zu standardmäßigen, nicht hermetischen Steckverbindern abschneidet.

Ein hermetischer Steckverbinder basiert auf einer Dichtung aus geschmolzenem Glas oder Glaskeramik und nicht auf einer Elastomerdichtung.
Der HF-Glasgesinterter, abgedichteter Isolator bietet sowohl elektrische Isolierung als auch gasdichte Abdichtung in einer einzigen Komponente.
Hermetische Steckverbinder werden üblicherweise für Vakuum-, Druck- oder Umgebungsgehäuse spezifiziert.
Standardanschlüsse basieren in der Regel auf weicheren Dichtungen, die besser für alltägliche, nicht extreme Umgebungen geeignet sind.

So funktioniert ein hermetisch abgedichteter Steckverbinder

Bei einem typischen hermetisch abgedichteten Steckverbinder verläuft der mittlere Kontaktstift durch einen Glas- oder Glaskeramik-Isolator, der bei der Herstellung durch Hitze direkt mit dem Metallgehäuse verschmolzen wird. Wenn das Glas abkühlt, bildet es eine kontinuierliche, hohlraumfreie Verbindung sowohl mit dem Stift als auch mit dem umgebenden Metallkörper, die oft als a bezeichnet wird Glas-zu-Metall-versiegelter Steckverbinder Bau. Im Gegensatz zu einer Gummi- oder Silikondichtung ist diese Dichtung aus geschmolzenem Glas nicht auf Kompression oder Elastizität angewiesen, um ihre Dichtung aufrechtzuerhalten, was einer der Gründe dafür ist, dass hermetische Dichtungen dazu neigen, lange Betriebszeiten und große Temperaturschwankungen zu halten.

Da das Glas unter kontrollierter Hitze zu einer dichten, nicht porösen Struktur gesintert oder verschmolzen wird, widersteht der resultierende Isolator dem Eindringen von Gas und Feuchtigkeit weitaus wirksamer als typische Polymerisolierungen, die in Standardverbindern verwendet werden. Dieser Sinterprozess ist auch der Grund dafür, dass die Industrie diese Komponente häufig als gesinterten HF-Glasisolator bezeichnet, wenn sie speziell in hermetischen HF-Koaxialsteckverbindern verwendet wird.

Kernelemente des Dichtungsmechanismus

Eine Metallhülle oder ein Metallgehäuse, das die äußere Begrenzung der Dichtung bildet
Ein zentraler Kontaktstift, der durch den Glasisolator verläuft
Ein geschmolzener Glas- oder Glaskeramikkörper, der den Stift mit der Schale verbindet
Eine Schweiß- oder Lötverbindung, mit der der abgedichtete Einsatz am Steckerkörper oder an der Gehäusewand befestigt wird

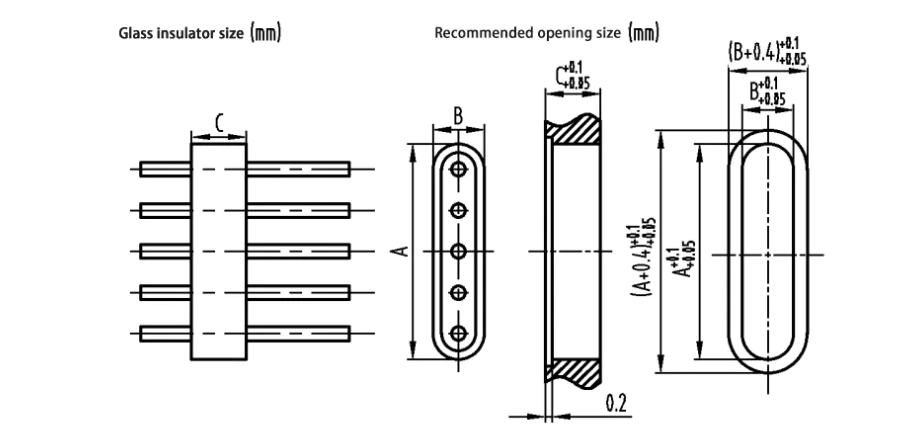

Was ist ein gesinterter HF-Glasisolator?

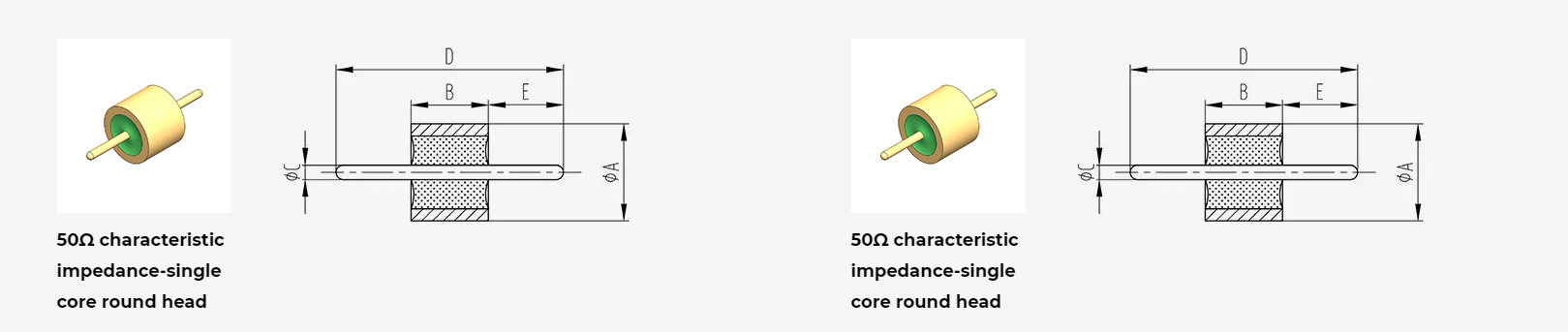

Ein HF-Glasgesinterter, abgedichteter Isolator ist die verschmolzene Glaskomponente im Inneren eines hermetischen HF-Steckers, die den Mittelleiter von der Außenhülle trennt und gleichzeitig die gasdichte Abdichtung bildet. Bei der Herstellung werden Glaspulver oder vorgeformte Glasringe um den Mittelstift im Steckergehäuse gelegt und dann erhitzt, bis das Glas schmilzt und sowohl mit dem Stift als auch dem Gehäuse verschmilzt und nach dem Abkühlen eine einzige feste Isolier- und Dichtungsstruktur bildet.

Da diese Komponente einen kontrollierten dielektrischen Abstand für die Hochfrequenzleistung einhalten und gleichzeitig eine hermetische Abdichtung gewährleisten muss, wird sie manchmal unter verwandten Bezeichnungen wie z. B. vermarktet glasversiegelter HF-Stecker Isolierung oder einfach ein hermetischer Glaseinsatz. Die Isolatorgeometrie, die Glaszusammensetzung und der Stiftdurchmesser beeinflussen alle die Impedanzkontrolle, weshalb hermetische HF-Komponenten typischerweise als aufeinander abgestimmte elektrische und mechanische Systeme und nicht als separate Teile entworfen und getestet werden.

Warum Glas anderen Isoliermaterialien vorgezogen wird

Glas bildet eine durchgehende, porenfreie Dichtung, wenn es richtig mit Metall verschmolzen wird
Glas behält über einen weiten Temperaturbereich stabile dielektrische Eigenschaften
Glas-Metall-Dichtungen sind nicht auf Kompression angewiesen und neigen daher weniger dazu, dass sich die Dichtung mit der Zeit entspannt
Gesintertes Glas unterstützt die strenge Dimensionskontrolle, die für eine konsistente HF-Impedanz erforderlich ist

Hermetischer vs. Standard-Steckverbinder: Funktionsvergleichstabelle

In der folgenden Tabelle werden allgemeine Unterschiede zwischen hermetisch abgedichteten Steckverbindern und standardmäßigen, nicht hermetischen Steckverbindern aufgeführt. Die tatsächliche Leistung hängt vom spezifischen Design, den Materialien und den vom Hersteller durchgeführten Tests ab.

Allgemeiner Vergleich typischer Eigenschaften von hermetisch dichten Steckverbindern und Standard-Steckverbindern.
Funktion	Hermetisch abgedichteter Steckverbinder	Standardstecker
Versiegelungsmethode	Dichtung aus geschmolzenem Glas oder Glaskeramik	Elastomerdichtung oder O-Ring
Gas- und Feuchtigkeitsbeständigkeit	Sehr hohe, gasdichte Abdichtung	Mäßig, abhängig vom Zustand der Dichtung
Vakuumkompatibilität	Gut geeignet für Vakuumumgebungen	Begrenzt, die Dichtung kann sich unter Vakuum verschlechtern
Temperaturbereich	Breit, stabil über die Extreme hinweg	Schmaler, begrenzt durch Dichtungsmaterial
Typische Anwendungen	Luft- und Raumfahrt, Satelliten, medizinische Geräte, HF-Basisstationen	Allgemeine Innen- und leichte Außenelektronik
Langzeitstabilität der Dichtung	Im Allgemeinen stabil, keine Kompressionsentspannung	Kann mit zunehmendem Alter des Dichtungsmaterials abnehmen

Dichtungsleistung im Vergleich

Die folgende Tabelle zeigt einen relativen, anschaulichen Vergleich von hermetisch abgedichteten Steckverbindern mit Standardsteckverbindern hinsichtlich vier häufig diskutierter Leistungsfaktoren.

Hermetisch dichte Steckverbinder schneiden bei allen vier Faktoren tendenziell gut ab, vor allem weil die Glasdichtung nicht auf eine ständige Kompression angewiesen ist, um gasdicht zu bleiben. Standardsteckverbinder können in allgemeinen Umgebungen immer noch gut funktionieren, ihre Dichtleistung hängt jedoch stärker vom Dichtungszustand, dem Installationsdrehmoment und der Umwelteinwirkung im Laufe der Zeit ab.

Erklärung der hermetischen Steckverbinderstruktur

Die folgende Abbildung zeigt den allgemeinen Strukturaufbau eines typischen hermetisch abgedichteten HF-Steckers und zeigt, wie das Außengehäuse, die Glasdichtung und der Mittelstift zueinander in Beziehung stehen.

Lesen des hermetischen Steckverbinderlayouts

Bei dieser Anordnung bildet das Metallgehäuse die äußere Begrenzung der abgedichteten Baugruppe, während die gesinterte Glasdichtung im Inneren des Gehäuses sitzt und direkt mit dem Gehäuse und dem mittleren Kontaktstift verbunden ist. Der Montageflansch ermöglicht das Schweißen oder Löten des Steckverbinders in eine Gehäusewand oder ein Schott, und das Steckende stellt die HF-Schnittstelle zum Anschluss einer Kabelbaugruppe bereit. Dies ist die gleiche Grundanordnung, die in a verwendet wird Hermetischer HF-Durchführungsstecker Dabei geht es darum, ein HF-Signal durch eine versiegelte Wand zu leiten, ohne die gasdichte Barriere zu durchbrechen.

Wo hermetisch dichte Steckverbinder verwendet werden

Hermetisch abgedichtete Steckverbinder kommen am häufigsten in Systemen vor, in denen eine kontrollierte Innenatmosphäre, Vakuum oder eine lange unbeaufsichtigte Lebensdauer erforderlich sind. Das folgende Säulendiagramm veranschaulicht ein allgemeines, nicht genaues Nutzungsmuster in gängigen Sektoren.

Ein Hermetischer HF-Stecker wird häufig in Luft- und Raumfahrt- und Satellitensystemen spezifiziert, wo Komponenten Startvibrationen, Vakuumeinwirkung und extreme Temperaturwechsel ohne Funktionsausfall überstehen müssen. Kommunikationsbasisstationen und HF-Infrastrukturen sind ebenfalls auf hermetische Steckverbinder angewiesen, um empfindliche HF-Pfade in Außenschränken vor dem Eindringen von Feuchtigkeit zu schützen, während medizinische Geräte ähnliche Dichtungsprinzipien verwenden, um empfindliche Elektronik in geschlossenen Gehäusen zu schützen. Verteidigungssysteme sowie Unterwasser- oder Öl- und Gasausrüstung runden die gängigen Anwendungsbereiche ab, die beide auf eine langfristige Dichtungsintegrität in anspruchsvollen Umgebungen angewiesen sind.

Überlegungen zur Umweltleistung und Zuverlässigkeit

Extreme Temperaturen gehören zu den häufigsten Belastungsfaktoren bei der Bewertung der Dichtungsleistung von Steckverbindern. Das folgende Liniendiagramm zeigt einen allgemeinen Trend dazu, wie sich die Dichtungsleistung über einen weiten Betriebstemperaturbereich tendenziell verschiebt.

Ein hermetisch abgedichteter Steckverbinder behält tendenziell über einen weiten Betriebstemperaturbereich eine relativ stabile Leistung bei, da die Dichtung aus geschmolzenem Glas nicht wie eine Gummidichtung von der elastischen Erholung abhängig ist. Standardsteckverbinder können in moderaten Temperaturbereichen eine gute Leistung erbringen, weisen jedoch oft einen stärkeren Rückgang der Dichtungsleistung auf, wenn die Bedingungen sich extremen Temperaturen nähern.

Multi-Faktor-Vergleich

Das folgende Radardiagramm fasst mehrere Zuverlässigkeitsfaktoren gleichzeitig zusammen und vergleicht Feuchtigkeitsbeständigkeit, Vakuumkompatibilität, Temperaturstabilität, Vibrationsbeständigkeit, Langzeitzuverlässigkeit und HF-Signalkonsistenz.

Bei den meisten dieser Faktoren sind hermetisch abgedichtete Steckverbinder tendenziell im Vorteil, insbesondere hinsichtlich Feuchtigkeitsbeständigkeit, Vakuumkompatibilität und langfristiger Zuverlässigkeit. Für weniger anspruchsvolle Umgebungen, in denen die zusätzliche Dichtungsleistung für die Anwendung nicht erforderlich ist, können Standardsteckverbinder dennoch eine sinnvolle Wahl sein.

Überblick über den Herstellungsprozess

Während die genauen Prozessschritte je nach Hersteller und Steckverbinderdesign variieren, folgen die meisten hermetischen Glas-Metall-Dichtungen während der Produktion einem weitgehend ähnlichen Ablauf.

Das Metallgehäuse, der Mittelstift und das Glasmaterial werden auf die erforderlichen Toleranzen vorbereitet und gereinigt.
Glaspulver, eine Glasvorform oder ein Glasring wird um den Stift im Inneren der Schale positioniert.
Die Baugruppe wird in einem kontrollierten Ofenzyklus erhitzt, bis das Glas sowohl mit dem Stift als auch mit der Schale verschmilzt.
Die Baugruppe wird unter kontrollierten Bedingungen gekühlt, um Spannungen an der Glas- und Metallschnittstelle zu reduzieren.
Der abgedichtete Einsatz wird auf seine Dichtheit geprüft, typischerweise mithilfe einer Helium-Leckerkennungsmethode, zusammen mit elektrischen und HF-Leistungsprüfungen.
Der fertige hermetische Einsatz wird geschweißt, gelötet oder auf andere Weise in den endgültigen Steckverbinder oder das Durchführungsgehäuse integriert.

Dieser allgemeine Ansatz gilt unabhängig davon, ob es sich bei dem Endprodukt um einen einfachen abgedichteten Glas-Metall-Steckverbinder für eine einfache Durchführung oder um einen komplexeren, maßgeschneiderten hermetischen Steckverbinder handelt, der für eine bestimmte HF-Schnittstelle und Montagekonfiguration entwickelt wurde.

So wählen Sie einen hermetisch dichten Steckverbinder für Ihre Anwendung aus

Die folgenden Schritte beschreiben eine praktische Vorgehensweise bei der Auswahl von Steckverbindern für ein bestimmtes System oder Gehäuse.

Identifizieren Sie die Betriebsumgebung, einschließlich Temperaturbereich, Druckbedingungen und ob eine Vakuumexposition zu erwarten ist.
Bestätigen Sie die HF- oder elektrischen Leistungsanforderungen, einschließlich Impedanz, Frequenzbereich und Signaltyp.
Überprüfen Sie die erforderliche Montagekonfiguration, z. B. eine Schottdurchführung, eine Schalttafelmontage oder ein Inline-Steckergehäuse.
Besprechen Sie die Pinanzahl, den Kontaktabstand und die Gehäusegröße mit dem Hersteller, um den Steckverbinder an den verfügbaren Platz anzupassen.
Erkundigen Sie sich nach Hermetiktestmethoden, die während der Produktion verwendet werden, wie z. B. der Helium-Leckerkennung, um zu verstehen, wie die Dichtungsleistung überprüft wird.
Überlegen Sie, ob ein individuelles hermetisches Steckverbinderdesign erforderlich ist, das zu einem vorhandenen Gehäuse oder einer ungewöhnlichen HF-Schnittstelle passt.

Über Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. ist ein Hersteller von hermetisch dichten Steckverbindern mit Sitz in China, spezialisiert auf die Produktion, Verarbeitung und den Handel von Kommunikationskomponenten. Das Unternehmen verfügt über insgesamt mehr als 30 Jahre Erfahrung mit HF-Koaxialsteckverbindern, -Adaptern und -Kabelkonfektionen und wird durch eine eigene Bearbeitungswerkstatt, Galvanikwerkstatt und Montagewerkstatt sowie eine Gruppe etablierter Lieferanten unterstützt.

Zu den Hauptprodukten gehören HF-Koaxialsteckverbinder, Adapter, Hochfrequenzkabelbaugruppen und Kabelbaugruppen mit geringer Intermodulation sowie spezielle Kapazitäten als Hersteller von gesinterten HF-Glasisolatoren für hermetische und HF-Durchführungsanwendungen. Das Unternehmen bietet auch kundenspezifische Designdienstleistungen für hermetische Steckverbinder an, um Kunden bei der Erfüllung spezifischer Montage-, Pin-Konfigurations- und HF-Schnittstellenanforderungen zu unterstützen. Produkte von Ningbo Hanson Communication Technology Co., Ltd. werden in der Luft- und Raumfahrt, in Kommunikationsbasisstationen, in medizinischen Geräten und anderen Hochtechnologiebereichen eingesetzt und von einem Ingenieurteam unterstützt, das sich auf kontinuierliche Prozessverbesserung konzentriert.

Häufig gestellte Fragen

Häufig gestellte Fragen von Ingenieuren und Käufern zu hermetisch dichten Steckverbindern.
F1: Was ist ein hermetisch abgedichteter Steckverbinder? Bei einem hermetisch abgedichteten Steckverbinder handelt es sich um einen Steckverbinder, dessen Kontakte aus geschmolzenem Glas oder Glaskeramik bestehen und eine gasdichte Barriere bilden, die das Eindringen von Feuchtigkeit und Gas in ein abgedichtetes Gehäuse verhindert.	F2: Wie funktioniert ein hermetischer Steckverbinder? Der Mittelstift verläuft durch einen Glasisolator, der während der Herstellung mit dem Metallgehäuse verschmolzen wird, wodurch eine solide, porenfreie Dichtung entsteht, die nicht auf Kompression angewiesen ist, um gasdicht zu bleiben.
F3: Wofür werden hermetische Steckverbinder verwendet? Sie werden in Anwendungen eingesetzt, die eine kontrollierte Innenatmosphäre oder langfristige Dichtungsintegrität erfordern, einschließlich Luft- und Raumfahrtsystemen, Satelliten, Kommunikationsbasisstationen und medizinischen Geräten.	F4: Warum glasversiegelte Steckverbinder verwenden? Glasversiegelte Steckverbinder widerstehen dem Eindringen von Feuchtigkeit und Gas wirksamer als dichtungsbasierte Konstruktionen und behalten tendenziell eine stabile Leistung über weite Temperaturbereiche bei.
F5: Was ist die Glas-Metall-Versiegelungstechnologie? Bei der Glas-Metall-Versiegelung handelt es sich um einen Herstellungsprozess, bei dem Glas unter Hitze direkt mit einem Metallstift und einer Metallhülle verschmolzen wird und so eine dauerhafte, gasdichte Isolierdichtung entsteht.	F6: Was ist hermetische HF-Abdichtung? Hermetische HF-Abdichtung bezieht sich auf eine Glas-Metall-Abdichtung, die speziell bei HF-Koaxialsteckverbindern angewendet wird, wobei der abgedichtete Isolator auch eine kontrollierte Impedanz für die Signalleistung aufrechterhalten muss.
F7: Unterschied zwischen hermetischen und Standard-Steckverbindern Ein hermetischer Steckverbinder verwendet eine geschmolzene Glasdichtung für gasdichte Leistung, während ein Standardsteckverbinder typischerweise eine Elastomerdichtung verwendet, die für allgemeine Umgebungen besser geeignet ist.	F8: Wie werden hermetische Durchführungen hergestellt? Hermetische Durchführungen werden hergestellt, indem Glas unter kontrollierter Hitze um einen Mittelstift in einem Metallgehäuse verschmolzen und das fertige Teil dann auf Hermetik und elektrische Leistung getestet wird.
