Was ist ein HF-Koaxialstecker?

1. Die Funktion eineS HF-Koaxialstecker
HF-Koaxialsteckverbinder sind wichtige elektronische Komponenten zur Übertragung von Hochfrequenzsignalen. Sie dienen in erster Linie der zuverlässigen Verbindung von Koaxialkabeln mit Geräten und sorgen für eine effiziente und stabile Übertragung von HF-Signalen und sorgen so für eine stabile und zuverlässige Signalübertragung. HF-Koaxialsteckverbinder werden häufig in Kommunikationsgeräten, Fernsehen, Rundfunk, drahtlosen Netzwerken und anderen Bereichen verwendet. Ihre Hauptfunktion besteht darin, die Signalintegrität aufrechtzuerhalten, Übertragungsverluste und Interferenzen zu reduzieren und eine gute Impedanzanpassung bereitzustellen, wodurch eine reibungslose Übertragung von Hochfrequenzsignalen in Anwendungen wie Kommunikationssystemen, Testgeräten, Radar und Antennen ermöglicht wird.

HF-Koaxialsteckverbinder spielen eine wichtige Rolle in der drahtlosen Kommunikation, Luft- und Raumfahrt, Militärelektronik und medizinischen Geräten. In 5G-Basisstationen verbinden sie beispielsweise Antennen und HF-Module und sorgen so für eine qualitativ hochwertige Signalübertragung und -empfang. In Test- und Messgeräten werden sie mit Spektrumanalysatoren oder Netzwerkanalysatoren verbunden und sorgen so für genaue Testdaten. In Satellitenkommunikations- und Radarsystemen müssen sie rauen Umgebungsbedingungen standhalten und gleichzeitig eine stabile Signalübertragung aufrechterhalten.

HF-Koaxialsteckverbinder verwenden typischerweise eine metallgeschirmte Struktur, wobei der Innenleiter das Signal überträgt und der Außenleiter für elektromagnetische Abschirmung sorgt, um externe Störungen und Signallecks zu verhindern. Hochwertige Steckverbinder zeichnen sich durch geringe Einfügungsdämpfung, hohe Abschirmwirkung, Korrosionsbeständigkeit und Vibrationsfestigkeit aus und können verschiedene Frequenzbereiche (von niedrigen Frequenzen bis hin zu Millimeterwellen) abdecken. Darüber hinaus können Steckverbinder je nach Anwendungsanforderungen verschiedene Schnittstellenstile annehmen, wie z. B. Gewinde (SMA), Snap-on (BNC) oder Push-Pull (MCX), um den mechanischen Festigkeits- und Komfortanforderungen verschiedener Szenarien gerecht zu werden. HF-Koaxialsteckverbinder sind wesentliche Komponenten in elektronischen Hochfrequenzsystemen. Ihre Leistung wirkt sich direkt auf die Stabilität und Effizienz der gesamten Kommunikationsverbindung aus und macht sie zu einer entscheidenden Komponente für den ordnungsgemäßen Betrieb moderner drahtloser Technologien, Verteidigungsausrüstung und industrieller Automatisierung.

Das Funktionsprinzip von HF-Koaxialsteckverbindern basiert auf den Ausbreitungseigenschaften elektromagnetischer Wellen in konzentrischen Leiterstrukturen. Durch eine präzise konzipierte Koaxialstruktur erreichen sie eine verlustarme und originalgetreue Übertragung von Hochfrequenzsignalen. Ihr Kernprinzip besteht darin, einen geschlossenen Übertragungskanal für elektromagnetische Felder zu schaffen: Der Mittelleiter leitet den Signalstrom, während der Außenleiter als elektromagnetische Abschirmung fungiert und durch ein isolierendes Dielektrikum getrennt ist, das eine konstante Impedanz aufrechterhält. Wenn ein hochfrequentes elektrisches Signal in den Innenleiter eingespeist wird, regt es transversale elektromagnetische Wellen (TEM-Wellen) im Isoliermedium zwischen Innen- und Außenleiter an. Diese elektromagnetische Energie ist strikt auf den koaxialen Raum beschränkt, wodurch Signalstrahlungsverluste und externe Störungen wirksam unterdrückt werden. Die mechanische Schnittstelle des Steckverbinders gewährleistet die Kontinuität des Leiters und die Impedanzanpassung durch präzisen Kontakt, verhindert Signalreflexionen am Verbindungspunkt aufgrund von Impedanzänderungen und gewährleistet letztendlich eine stabile Übertragung von Hochfrequenzsignalen zwischen Geräten. Dieses strukturelle Design ermöglicht es HF-Koaxialsteckverbindern, auch in Hochfrequenzumgebungen im Gigahertz-Bereich eine hervorragende Signalintegrität aufrechtzuerhalten.

Das Kerndesign von HF-Koaxialsteckverbindern basiert auf der Theorie der koaxialen Übertragungsleitung, die die elektromagnetische Feldverteilung zwischen Innen- und Außenleiter nutzt, um eine Signalübertragung zu erreichen:

Mittelleiter (Innenleiter): Überträgt Hochfrequenzsignale und besteht typischerweise aus Kupfer oder vergoldetem Material, um Widerstandsverluste zu reduzieren.
Außenleiter (Abschirmung): Umschließt den Innenleiter und sorgt so für eine elektromagnetische Abschirmung, um Signalinterferenzen und Strahlungslecks zu verhindern.
Isoliermedium (dielektrische Schicht): Trennt den Innen- und Außenleiter, sorgt für eine stabile Impedanz (typischerweise 50 Ω oder 75 Ω) und reduziert Signalreflexionen.
Verbindungsmechanismus: Verwenden Sie Schraubverbindungen (z. B. SMA), Schnappverbindungen (z. B. BNC) oder Push-Pull-Verbindungen (z. B. MCX), um mechanische Stabilität und guten elektrischen Kontakt sicherzustellen.

Wenn die Steckverbinder richtig zusammengesteckt sind, wird das Signal über den Innenleiter übertragen und der Außenleiter bildet eine geschlossene Schleife, die die Impedanzkontinuität während der Signalübertragung gewährleistet und das Stehwellenverhältnis (VSWR) und die Einfügungsdämpfung reduziert.

2.Merkmale und Vorteile von HF-Koaxialsteckverbindern
Der HF-Koaxialsteckverbinder als Kernkomponente der Hochfrequenzsignalübertragung hat aufgrund seiner einzigartigen Struktur und seines Materialdesigns erhebliche Vorteile in Bezug auf Leistung, Zuverlässigkeit und Anpassungsfähigkeit gezeigt. Seine Vorteile spiegeln sich vor allem in folgenden Aspekten wider:

(1). Hochfrequenzübertragungsleistung
Breitbandabdeckung: Unterstützt einen extrem breiten Frequenzbereich von Gleichstrom bis Millimeterwelle (über 40 GHz) und erfüllt damit die Anforderungen von Hochfrequenzanwendungen wie 5G und Satellitenkommunikation.
Geringe Einfügungsdämpfung: Verwendet hochleitfähige Materialien (z. B. vergoldete Innenleiter) und Isoliermedien mit geringem dielektrischen Verlust, um die Signaldämpfung deutlich zu reduzieren.
Hervorragende Impedanzanpassung: Eine streng kontrollierte charakteristische Impedanz von 50 Ω oder 75 Ω minimiert die Signalreflexion.
(2). Zuverlässigkeit und Stabilität
Starke elektromagnetische Abschirmung: Die mehrschichtige Metallabschirmungsstruktur (z. B. Gewindesicherung, Metallgehäuse) unterdrückt wirksam elektromagnetische Störungen (EMI) und HF-Leckagen.
Hohe mechanische Haltbarkeit: Die präzisionsgefertigte Kontaktschnittstelle (z. B. das Design mit elastischen Stiften) gewährleistet einen stabilen Kontakt nach Tausenden von Ein- und Aussteckvorgängen. Große Anpassungsfähigkeit an die Umgebung: Optional sind spezielle Behandlungen wie Wasserdichtigkeit (IP67), Hochtemperaturbeständigkeit (-65℃~ 165℃) und Salzsprühnebelbeständigkeit verfügbar, wodurch es für raue Umgebungen wie Militär und Luft- und Raumfahrt geeignet ist.
(3). Verschiedene Designs passen sich mehreren Szenarien an

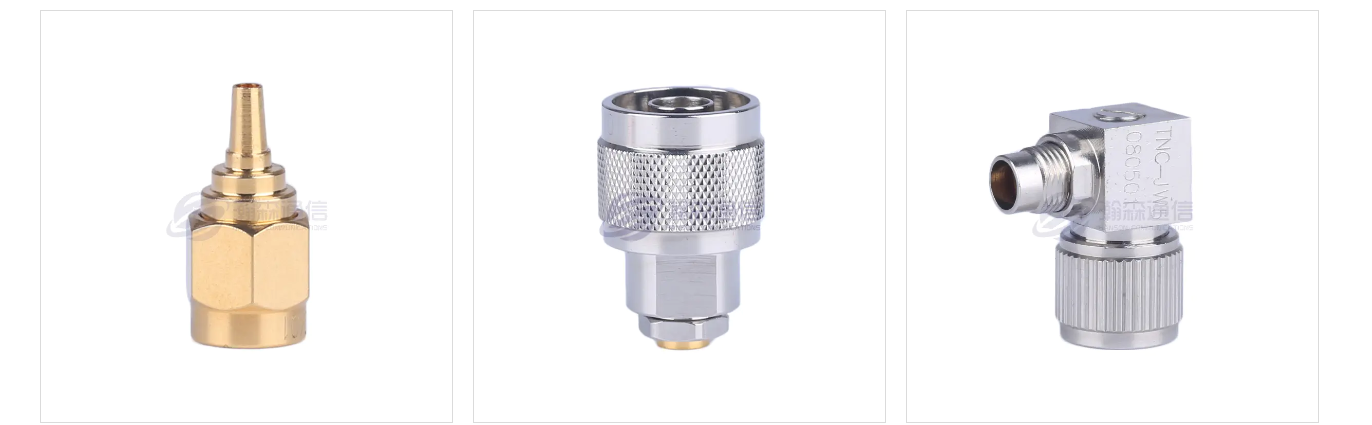

Umfangreiche Schnittstellentypen: einschließlich Gewinde (SMA, N-Typ), Snap-on (BNC), Push-Pull (MCX/MMCX) usw., um unterschiedliche Installationsanforderungen zu erfüllen.
Flexible Leistungskapazität: Anpassbar von niedriger Leistung bis hin zu hoher Leistung im Kilowatt-Bereich, anpassbar an verschiedene Lastszenarien wie Kommunikationsbasisstationen und Radare.
Miniaturisierungstrend: Mit der Entwicklung von 5G und dem Internet der Dinge ermöglichen Mikrosteckverbinder eine Hochleistungsübertragung auf begrenztem Raum.
(4). Komfort und Standardisierung
Schnelles Verbindungsdesign: Beispielsweise kann die einhändige Schnappbedienung einiger Produkte die Installationseffizienz erheblich verbessern.
Kompatibilität mit internationalen Standards: Entspricht internationalen Standards wie MIL-STD und IEC, um eine universelle Austauschbarkeit mit gängigen Geräteschnittstellen zu gewährleisten.
(5) Breites Anwendungsspektrum
Von der Unterhaltungselektronik (Mobiltelefonantennen) über industrielle Anwendungen (RF-Module von Basisstationen) bis hin zu High-Tech-Bereichen (Phased-Array-Radargeräte, Satellitennutzlasten) sind HF-Koaxialsteckverbinder aufgrund ihrer Signaltreue und Robustheit gegenüber Umwelteinflüssen zu Grundkomponenten in Branchen wie der drahtlosen Kommunikation, Test- und Messtechnik sowie der Wissenschaft und Technologie der Landesverteidigung geworden.

HF-Koaxialsteckverbinder erfüllen durch die tiefe Integration von Materialwissenschaft, Präzisionsmechanik und elektromagnetischem Design die Kernanforderungen „geringer Verlust, hohe Abschirmung und lange Lebensdauer“ bei der Hochfrequenzsignalübertragung und sind die Schlüsselgarantie für den effizienten und zuverlässigen Betrieb moderner elektronischer Systeme.

HF-Koaxialsteckverbinder werden häufig in Branchen eingesetzt, die eine Hochfrequenzsignalübertragung erfordern:
Kommunikation: Antennenzuführungsanschlüsse für 5G-Basisstationen, Glasfaserkommunikation und Satellitenkommunikation.
Luft- und Raumfahrt & Verteidigung: Hochzuverlässige Verbindungen für Radarsysteme, Raketenlenkung und luftgestützte Kommunikationsausrüstung.
Test & Messung: Kalibrierung und Signalprüfung für Instrumente wie Vektornetzwerkanalysatoren (VNAs) und Spektrumanalysatoren.
Unterhaltungselektronik: HF-Module für WLAN-Router, Smartphones (z. B. Antennenschnittstellen) und Geräte für das Internet der Dinge (IoT).
Medizinische Geräte: Signalübertragung für MRT-Hochfrequenzspulen und Mikrowellentherapiegeräte.
Automotive: Signalanschlüsse für Fahrzeugradar (z. B. Millimeterwellenradar) und GPS-Navigationssysteme.

3. So wählen Sie den richtigen HF-Koaxialstecker aus
Bei der Auswahl des richtigen HF-Koaxialsteckers müssen mehrere Faktoren berücksichtigt werden, darunter elektrische Leistung, mechanische Eigenschaften, Umweltverträglichkeit und das Anwendungsszenario.

(1). Klären Sie die Anforderungen an die elektrische Leistung
Betriebsfrequenzbereich: Die von den verschiedenen Anschlüssen unterstützten oberen Frequenzgrenzen variieren erheblich (z. B. BNC ≤ 4 GHz, SMA ≤ 18 GHz und 2,92-mm-Anschlüsse bis 40 GHz). Es ist wichtig, das Signalfrequenzband des Systems anzupassen.
Impedanzanpassung: Kommunikationssysteme verwenden häufig 50 Ω (z. B. Basisstationen und Radar), während Videoübertragungssysteme häufig 75 Ω verwenden (z. B. Rundfunkgeräte). Die Wahl der falschen Impedanz kann zu Signalreflexionen führen.
Einfügungsdämpfung und VSWR: Für Hochfrequenzanwendungen (z. B. Millimeterwellen) werden verlustarme Designs (z. B. Luft-Dielektrikum-Anschlüsse) bevorzugt, und das VSWR sollte möglichst nahe bei 1:1 liegen.
Belastbarkeit: Wählen Sie für Hochleistungsanwendungen (z. B. Radarsender) 7/16- oder N-Typ-Anschlüsse, um Ausfälle aufgrund von Überhitzung zu vermeiden.

(2). Bewerten Sie mechanische Eigenschaften und Schnittstelleneigenschaften
Steckertyp:
Gewindeanschlüsse (SMA, N-Typ): Aufgrund ihrer hohen Lockerfestigkeit bevorzugt für Umgebungen mit hohen Vibrationen (z. B. in Fahrzeugen und in der Luft). Schnappanschlüsse (BNC): Geeignet für Testszenarien, die häufiges Ein- und Ausstecken erfordern (z. B. Laboroszilloskope). Sie sind bequem zu verwenden, neigen aber dazu, herunterzufallen.
Mikrominiatur-Steckverbinder (MMCX, MCX): Kompakte Lösungen für platzbeschränkte Geräte (z. B. Smartphone-Module).
Stecklebensdauer: Steckverbinder in Industriequalität halten in der Regel über tausend Steck- und Steckzyklen, während Steckverbinder in Verbraucherqualität möglicherweise nur einige Hundert halten.
Kabelkompatibilität: Stellen Sie sicher, dass die Anschlussschnittstelle zum Koaxialkabeltyp und Drahtdurchmesser passt.

(3). Berücksichtigen Sie die Anpassungsfähigkeit an die Umwelt
Schutzart: Im Freien oder in feuchten Umgebungen ist die Wasserdichtigkeitsklasse IP67 oder höher erforderlich (z. B. 5G-Basisstationsantennenschnittstellen).
Temperatur- und Korrosionsbeständigkeit: Luft- und Raumfahrt- oder Militäranwendungen erfordern Hochtemperaturbeständigkeit (-65 °C bis 200 °C) und Salzsprühbeständigkeit (z. B. vergoldeter Edelstahl).
Vibrations-/Stoßfestigkeit: Mobile Plattformen wie Fahrzeuge und Flugzeuge erfordern Steckverbinder mit Verriegelungsmechanismen (z. B. Drei-Schrauben-SMA) oder federbelasteten Kontaktkonstruktionen.

(4). Passend zum Anwendungsszenario
Kommunikationsausrüstung: 5G-Basisstationen bevorzugen N-Typ- (Hochleistungs-) und SMA- (miniaturisierte) Anschlüsse. Für Millimeterwellenbänder sind 2,92-mm- oder K-Stecker erforderlich.
Testen und Messen: Verwenden Sie Präzisionsstecker (z. B. 3,5 mm) für Hochfrequenztests, um Fehler durch Steckverbinder mit geringer Präzision wie BNCs zu vermeiden.
Unterhaltungselektronik: Wi-Fi-Module verwenden häufig U.FL-Anschlüsse (Ultraminiatur), es ist jedoch ein Kompromiss zwischen Kosten und Signalverlust erforderlich.
Militär/Luft- und Raumfahrt: Wählen Sie hochzuverlässige Modelle mit Vollmetallgehäuse und vergoldeten Kontakten, die den MIL-STD-348-Standards entsprechen.

(5). Andere Schlüsselfaktoren
Kosten und Vorlaufzeit: High-End-Steckverbinder (z. B. Millimeterwellen-Steckverbinder) sind teuer. Berücksichtigen Sie daher Ihr Budget und die Stabilität der Lieferkette.
Grad der Standardisierung: Bevorzugen Sie Universalanschlüsse (z. B. SMA), um Nischenmodelle zu vermeiden, die Wartungsschwierigkeiten verursachen können.

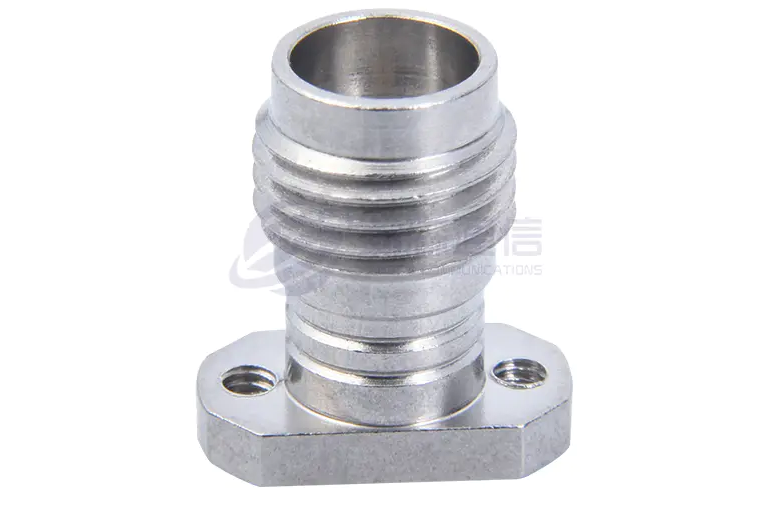

Montagemethode: Leiterplattenmontage, Schalttafelmontage oder direkte Kabelverbindung erfordern unterschiedliche Konfigurationen (z. B. rechtwinklige oder gerade Steckverbinder).

Beispiel für einen Auswahlprozess
Ermitteln Sie die Anforderungen: Zum Beispiel: 5G-Funkeinheit mit kleiner Basisstation, 3,5-GHz-Frequenz, Installation im Freien, wasserdicht.
Screening-Parameter:
Frequenz: 3,5 GHz → Entweder SMA oder N-Typ sind akzeptabel.
Umgebung: IP67 wasserdicht → N-Typ wählen (zuverlässigere Gewindedichtung).
Leistung: Mittel → N-Typ bietet ausreichend Leistungsspielraum.
Kompatibilität überprüfen: Stellen Sie sicher, dass der N-Typ-Stecker mit vorhandenen Kabeln (z. B. LMR-400) und Geräteanschlüssen übereinstimmt.

4.Häufige Probleme von HF-Koaxialsteckverbinder
Bei langfristiger Verwendung können bei HF-Koaxialsteckverbindern aufgrund von Faktoren wie Design, Installation und Umweltfaktoren verschiedene Probleme auftreten, die sich auf die Qualität der Signalübertragung auswirken. Häufige Probleme bei HF-Koaxialsteckverbindern hängen häufig mit der Impedanzanpassung, der mechanischen Festigkeit, der Abschirmwirkung und der Anpassungsfähigkeit an die Umgebung zusammen. Produktausfallraten können durch geeignete Auswahl (z. B. passende Frequenz und Leistung), standardisierte Installation (z. B. Drehmomentkontrolle) und regelmäßige Wartung (z. B. Reinigen von Kontaktflächen) reduziert werden.

(1). Hoher Signalverlust oder geringe Übertragungseffizienz
Mögliche Ursachen:
Nicht übereinstimmende Anschlussimpedanz (z. B. Mischen von 50-Ω- und 75-Ω-Geräten).
Alternde Steckverbinder oder Kabel, oxidierte Leiter und schlechter Kontakt.
Lockere oder teilweise festgezogene Verbindungen führen zu Signalreflexionen.
Verwendung minderwertiger Steckverbinder oder Kabel, was zu einer übermäßigen Einfügungsdämpfung führt.

Lösung:
Stellen Sie sicher, dass alle Anschlüsse und Kabel im System eine einheitliche Impedanz haben (normalerweise 50 Ω oder 75 Ω).
Überprüfen Sie die Kontaktflächen des Steckers auf Oxidation oder Verschmutzung und reinigen oder ersetzen Sie sie bei Bedarf.
Verwenden Sie einen Drehmomentschlüssel, um Gewindeanschlüsse (z. B. SMA, N-Typ) mit dem Standarddrehmoment festzuziehen. Wählen Sie verlustarme Kabel und leistungsstarke Steckverbinder (z. B. vergoldete Kontakte).

(2). Signalstörungen oder lautes Rauschen
Mögliche Ursachen:
Schlechte Abschirmung des Steckers, wodurch elektromagnetische Störungen (EMI) eindringen können.
Schlechte Erdung des Steckergehäuses, was zu Gleichtaktstörungen führt.
In der Nähe befindliche Quellen starker elektromagnetischer Strahlung (z. B. Motoren und Wechselrichter).
Beschädigte Kabel oder Anschlüsse mit defekter Abschirmung.

Lösung:
Wählen Sie Steckverbinder mit Vollmetallgehäuse und hoher Schirmdämpfung.
Stellen Sie sicher, dass das Steckergehäuse ordnungsgemäß am Gerätegehäuse geerdet ist.
Zur Erhöhung der Störsicherheit verwenden Sie doppelt oder dreifach geschirmte Koaxialkabel.
Überprüfen Sie das Kabel auf Beschädigungen und ersetzen Sie es gegebenenfalls.

(3). Lose Anschlüsse oder schlechter Kontakt
Mögliche Ursachen:
Mechanischer Verschleiß durch übermäßiges Ein- und Ausstecken (z. B. eine defekte BNC-Feder).
Gewinde werden in Vibrations- oder Stoßumgebungen (z. B. in Fahrzeugen oder Flugzeugen) nicht richtig festgezogen.
Die Stecker- und Buchsenstecker des Steckers stimmen nicht überein oder weisen übermäßige Toleranzen auf.

Lösung:
Wählen Sie für häufige Ein- und Aussteckszenarien Steckverbinder mit einer langen Lebensdauer (z. B. einen SMA-Stecker mit einer Steckleistung von 5.000 Zyklen). Verwenden Sie in vibrierenden Umgebungen Steckverbinder mit Verriegelungsmechanismen (z. B. SMAs mit drei Schrauben).

Stellen Sie sicher, dass die Steckermodelle übereinstimmen. Vermeiden Sie es, verschiedene Marken oder Spezifikationen zu mischen.

(4). Beschädigung des Steckers (z. B. Bruch, Verformung)
Mögliche Ursachen:
Übermäßige mechanische Beanspruchung (z. B. übermäßiges Biegen des Kabels, was zu gebrochenen Lötstellen der Stecker führt).
Verwendung falscher Installationswerkzeuge, was zum Lösen der Gehäusegewinde führt.
Materialalterung oder Umweltkorrosion (z. B. Salznebel, hohe Temperaturen).

Lösung:
Vermeiden Sie bei der Installation seitliche Krafteinwirkungen auf den Steckverbinder und verwenden Sie rechtwinklige Steckverbinder, um Biegungen zu minimieren.
Verwenden Sie Spezialwerkzeuge (z. B. Drehmomentschlüssel), um Gewindeanschlüsse zu installieren.
Wählen Sie für raue Umgebungen korrosionsbeständige Materialien (z. B. vergoldeter Edelstahl).

(5). Impedanzdiskontinuität führt zu Signalreflexionen
Mögliche Ursachen:
Impedanzunterschied zwischen Stecker und Kabel (z. B. ein 50-Ω-Stecker mit einem 75-Ω-Kabel).
Interne Strukturfehler im Stecker (z. B. ungleichmäßige dielektrische Schicht).
Unvollständiges Zusammenstecken des Steckers, was zu Luftspalten führt.

Lösung:
Sorgen Sie für eine konsistente Impedanz über den gesamten Übertragungsweg (einschließlich Stecker, Kabel und Gerät). Wählen Sie Steckverbinder mit hochpräziser Bearbeitung (wie beispielsweise die im Militärstandard MIL-STD-348 spezifizierten).

Ziehen Sie den Stecker vollständig fest, um Impedanzschwankungen durch Fehlausrichtung zu vermeiden.

(6). Wasserdichter Leistungsfehler
Mögliche Ursachen:
Wasserdichte Dichtungen sind veraltet oder beschädigt.
Gewinde sind nicht festgezogen oder das Dichtmittel ist abgelaufen.
Das Steckerdesign ist nicht für feuchte Umgebungen geeignet.

Lösung:
Überprüfen Sie die Dichtungen regelmäßig. Wählen Sie für Außenanwendungen Steckverbinder mit der Schutzart IP67 oder höher.
Verwenden Sie wasserfestes Klebeband oder Silikon, um die Abdichtung zu verbessern.
Wählen Sie wasserdichte Modelle mit O-Ringen (z. B. wasserdichte Steckverbinder vom Typ N).

(7). Resonanzprobleme bei Hochfrequenzanwendungen
Mögliche Ursachen:
Der Stecker weist bei hohen Frequenzen parasitäre Resonanzen auf (z. B. Konstruktionsfehler).
Das Stecker- und Leiterplattenlayout stimmen nicht überein, wodurch stehende Wellen entstehen.

Lösung:
Wählen Sie einen Anschluss, der höhere Frequenzen unterstützt (z. B. 2,92 mm statt SMA).
Optimieren Sie die Impedanzanpassung der Leiterplatte, um Diskontinuitäten in den Übertragungsleitungslängen zu vermeiden.

Übersichtstabelle häufiger Probleme mit HF-Koaxialsteckverbindern:

5. Wartungsstandards für HF-Koaxialsteckverbinder
Die Leistung von HF-Koaxialsteckverbindern wirkt sich direkt auf die Qualität der Signalübertragung aus. Daher ist eine regelmäßige Wartung erforderlich, um einen langfristig stabilen Betrieb zu gewährleisten. Im Folgenden sind die wichtigsten Wartungsstandards und Betriebsspezifikationen aufgeführt:

(1). Regelmäßige Inspektion und Reinigung
Prüfung des Aussehens: Überprüfen Sie, ob das Steckergehäuse deformiert, rissig oder korrodiert ist (z. B. Rost, Oxidation), insbesondere die Metallteile und Dichtungsringe.
Reinigung der Kontaktoberfläche: Reinigen Sie den Innenleiter und die Stifte mit wasserfreiem Alkohol und einem Vliestuch, um die Oxidschicht, Staub oder Öl zu entfernen. Vermeiden Sie die Verwendung von abrasiven Materialien (z. B. Schleifpapier), um Schäden an der Beschichtung zu vermeiden.
Bestätigung des Schnittstellenstatus: Stellen Sie sicher, dass die männlichen und weiblichen Anschlüsse reibungslos und ohne Lockerheit oder Fehlausrichtung eingesteckt sind. Bei Gewindeanschlüssen (z. B. SMA, N-Typ) sollte überprüft werden, ob die Gewinde intakt sind, um ein Verrutschen zu vermeiden.

Reinigungsverfahren
Ausschaltbetrieb: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, um Schäden durch statische Elektrizität zu vermeiden.
Physikalische Reinigung: Entfernen Sie große Verunreinigungen mit einer Luftpistole und wischen Sie dann die Kontaktflächen vorsichtig mit einem in Alkohol getränkten Wattestäbchen ab.
Oxidationsbehandlung: Wenn die Beschichtung oxidiert (z. B. geschwärzt) ist, polieren Sie sie leicht mit einem Radiergummi oder einem speziellen Reinigungsmittel.
Trocknen: An der Luft trocknen oder bei niedriger Temperatur (≤60 °C) im Wäschetrockner trocknen, um Alkoholrückstände zu vermeiden.

(2). Elektrischer Leistungstest
Überprüfung der Impedanzanpassung: Verwenden Sie einen Netzwerkanalysator oder ein TDR (Zeitbereichsreflektometer), um die Impedanzkontinuität des Steckers und des Kabels zu erkennen und sicherzustellen, dass keine plötzlichen Änderungen auftreten (VSWR ≤ 1,5 ist am besten). Überwachung der Einfügungsdämpfung: Hochfrequenzanwendungen erfordern eine regelmäßige Prüfung der Signaldämpfung. Wenn der Verlust ungewöhnlich ansteigt (z. B. mehr als 20 % des Nennwerts), muss auf Alterungsprobleme bei Steckern oder Kabeln geprüft werden. Prüfung der Abschirmungswirksamkeit: Verwenden Sie einen HF-Leckstromtester oder eine Nahfeldsonde, um die Abschirmleistung des Steckers zu testen und sicherzustellen, dass keine elektromagnetische Leckage auftritt.

(3). Wartung der mechanischen Leistung
Spezifikationen für den Einsteck- und Ausziehvorgang: Vermeiden Sie grobes Einstecken und Ausziehen. Schnappanschlüsse (z. B. BNC) müssen vor dem Herausziehen auf die Klemme gedrückt werden. Gewindeanschlüsse sollten mit einem Drehmomentschlüssel entsprechend dem Standarddrehmoment angezogen werden (z. B. empfiehlt SMA 0,5–0,8 N·m).
Anti-Lockerungsmaßnahmen: In einer Vibrationsumgebung (z. B. bei an Fahrzeugen montierten oder in der Luft befindlichen Geräten) müssen Gewindeanschlüsse mit Anti-Lockerungs-Kleber oder Sicherungsscheiben versehen werden und der Anzugsstatus sollte regelmäßig überprüft werden.
Kabelschutz: Vermeiden Sie übermäßige Biegungen des Kabels (Mindestbiegeradius ≥ 5-facher Kabelaußendurchmesser), um ein Abbrechen der Lötstellen des Steckers oder eine Beschädigung der Abschirmschicht zu verhindern.

(4). Erhaltung der Umweltanpassungsfähigkeit
Wasserdichte und feuchtigkeitsbeständige Behandlung: Bei wasserdichten Steckverbindern (IP67 und höher), die im Freien oder in feuchten Umgebungen verwendet werden, muss die Elastizität des Dichtungsrings regelmäßig überprüft und nach der Alterung rechtzeitig ausgetauscht werden. Nicht wasserdichte Schnittstellen können zur Verbesserung des Schutzes mit Silikonfett beschichtet werden.
Aufrechterhaltung der Korrosionsbeständigkeit: Verwenden Sie in Salznebel-, Säure- und Alkaliumgebungen Edelstahl- oder vergoldete Gehäuseanschlüsse und wischen Sie die Metalloberfläche regelmäßig mit Rostschutzmittel ab. Temperaturanpassungsfähigkeit: In Umgebungen mit hohen Temperaturen (z. B. bei Hochfrequenzgeräten von Basisstationen) muss sichergestellt werden, dass sich das dielektrische Material des Steckverbinders (z. B. PTFE) nicht verformt. In Umgebungen mit niedrigen Temperaturen (z. B. bei arktischen Geräten) ist es notwendig, Sprödrisse an Kunststoffteilen zu vermeiden.

(5). Lebensmanagement und Ersatzzyklus
Überwachung der Plug-In-Lebensdauer: Erfassen Sie die Anzahl der Hochfrequenz-Plug-In- und Pull-Out-Zeiten und ersetzen Sie sie im Voraus, wenn die Lebensdauer näher rückt.
Austausch alternder Teile: Bei schlechtem Kontakt, Beschädigung der Abschirmschicht oder Verschlechterung der Isolationsleistung muss der Stecker ausgetauscht werden und eine Wiederverwendung nach der Reparatur ist verboten.
Ersatzteilstandardisierung: Steckverbinder der gleichen Marke und des gleichen Modells sollten so weit wie möglich im gleichen System verwendet werden, um Kompatibilitätsprobleme durch gemischte Verwendung zu vermeiden.

Tabelle zur Lebensdauerverwaltung und Austauschzyklen von HF-Koaxialsteckverbindern:

(6). Dokumentation und Aufzeichnungen
Wartungsprotokoll: Notieren Sie das Datum jeder Inspektion, Testdaten (z. B. VSWR, Einfügedämpfung) und das Ersatzteilmodell für eine einfache Rückverfolgbarkeitsanalyse.
Fehlerfallbibliothek: Fassen Sie typische Fehler zusammen (z. B. hoher Widerstand durch Oxidation, Lockerheit durch Vibration), um vorbeugende Wartungsstrategien zu optimieren.

6. So verlängern Sie die Lebensdauer von HF-Koaxialsteckverbindern
HF-Koaxialsteckverbinder sind Schlüsselkomponenten für die Hochfrequenzsignalübertragung und ihre Lebensdauer wirkt sich direkt auf die Systemstabilität aus. Ihre Lebensdauer kann durch sinnvolle Auswahl, Installation, Verwendung und Wartung verlängert werden.

(1). Richtige Auswahl und Zuordnung
Frequenz- und Leistungsanpassung: Wählen Sie Steckverbinder aus, die den Betriebsfrequenz- und Leistungsanforderungen des Systems entsprechen (z. B. wird der N-Typ für 5G-Basisstationen bevorzugt und SMA wird für Hochfrequenztests bevorzugt).
Impedanzkonsistenz: Stellen Sie sicher, dass die Impedanz von Anschlüssen, Kabeln und Geräten konsistent ist (normalerweise 50 Ω oder 75 Ω), um Leistungseinbußen durch Signalreflexion zu vermeiden.
Umweltanpassungsfähigkeit: Für den Außenbereich oder raue Umgebungen (hohe Temperaturen, Salzsprühnebel, Vibrationen) sollten wasserdichte (IP67), korrosionsbeständige (vergoldeter Edelstahl) oder verstärkte Steckverbinder gewählt werden.

(2). Standardinstallation von HF-Koaxialsteckern
1) Vorbereitung vor der Installation
Überprüfen Sie die Kompatibilität von Stecker und Kabel.
Stellen Sie sicher, dass das Steckermodell (z. B. SMA, Typ N) mit dem Kabeltyp (z. B. RG-58, LMR-400) kompatibel ist.
Stellen Sie sicher, dass die Impedanz (50 Ω/75 Ω), der Frequenzbereich und die Belastbarkeit den Anforderungen entsprechen.
Überprüfen Sie die Integrität der Komponenten.
Überprüfen Sie das Steckergehäuse, die Gewinde und die Stifte auf Verformung, Risse oder Oxidation.
Stellen Sie sicher, dass der Kabelschirm nicht beschädigt ist und der Innenleiter nicht verbogen oder gebrochen ist.
Reinigen Sie die Kontaktteile.
Reinigen Sie den Innenleiter und die Buchse mit wasserfreiem Alkohol und einem Vliestuch, um Öl, Schmutz oder Oxidation zu entfernen.
Verwenden Sie kein Sandpapier oder harte Gegenstände, um vergoldete/versilberte Kontakte zu zerkratzen.

2) Spezifikationen für Steckverbinder und Kabelkonfektionierung
Abisolieren und Vorbehandeln von Kabeln
Verwenden Sie ein spezielles Abisolierwerkzeug, um den Kabelmantel, die Abschirmung und die Isolierung auf die für den Steckverbinder erforderliche Länge abzuisolieren.
Stellen Sie sicher, dass der Innenleiter die richtige Länge hat, und vermeiden Sie übermäßige Längen (z. B. Biegen) oder übermäßige Längen (z. B. schlechter Kontakt). Löt- oder Crimpvorgänge
Lötanschlüsse:
Verwenden Sie einen Lötkolben mit konstanter Temperatur (empfohlene Temperatur: 300–350 °C) und schließen Sie den Lötvorgang schnell ab, um eine Überhitzung und Beschädigung des Dielektrikums zu vermeiden.
Lötverbindungen sollten glatt und gratfrei sein, um Kurzschlüsse oder Impedanzänderungen zu verhindern.
Crimpverbinder:
Verwenden Sie eine passende Crimpzange, um einen gleichmäßigen Crimpdruck und einen sicheren Kontakt zwischen Schirm und Gehäuse zu gewährleisten.
Inspektion nach der Montage:
Überprüfen Sie mit einem Multimeter den Durchgang und stellen Sie sicher, dass keine Kurzschlüsse oder Unterbrechungen vorliegen.
Ziehen Sie vorsichtig am Kabel, um die mechanische Stabilität von Stecker und Kabel zu überprüfen.

3) Andocken und Sichern des Steckers
Ausrichtung und Stecken: Stellen Sie sicher, dass die Stecker- und Buchsenstecker genau ausgerichtet sind, um ein Verbiegen oder eine Beschädigung der Stifte durch schiefes Einsetzen zu vermeiden.
Steckanschlüsse (z. B. BNC) sollten mit einem hörbaren Klicken einrasten. Gewindeanschlüsse (z. B. SMA) sollten vor dem Festziehen manuell festgezogen werden. Anziehen der Schraubverbindungen
Verwenden Sie einen Drehmomentschlüssel zum Anziehen mit dem Standarddrehmoment (Beispiel):
SMA-Stecker: 0,5–0,8 N·m
N-Stecker: 1,0–1,5 N·m
Ziehen Sie nicht zu fest an, um eine Beschädigung der Gewinde oder eine Verformung des Mediums zu vermeiden.
Anti-Lockerungsmaßnahmen
In vibrierenden Umgebungen (z. B. in Fahrzeugen oder Flugzeugen) sollten Gewindeanschlüsse mit Federringen oder Anti-Lockerungs-Kleber ausgestattet sein.
Snap-on-Anschlüsse (z. B. BNC) können mit Anti-Lockerungs-Klebeband umwickelt werden, um den Halt zu verbessern.

4) Vorsichtsmaßnahmen während des Betriebs
Verfahren zum Ein- und Ausstecken
Nicht im eingeschalteten Zustand ein- oder ausstecken: Hochfrequenzsignale können Lichtbögen verursachen und die Kontaktflächen beschädigen.
Beim Abstecken: Bei Schnappsteckern die Klemme fest andrücken; Lösen Sie bei Schraubverbindungen diese vor dem Trennen vollständig.
Vermeiden Sie mechanische Belastungen
Achten Sie beim Verlegen von Kabeln auf einen Biegeradius (≥ 5-facher Kabeldurchmesser), um Spannungen an der Basis des Steckers zu vermeiden.
Befestigen Sie das Kabel mit Kabelbindern oder Klemmen, damit es nicht herunterbaumelt. Umweltanpassungsfähigkeit
Feuchte Umgebungen: Überprüfen Sie nach der Installation wasserdichter Steckverbinder (IP67), ob der Dichtungsring fest angezogen ist.
Umgebungen mit hohen Temperaturen: Vermeiden Sie, dass der Stecker über längere Zeit übermäßigen Temperaturen ausgesetzt wird (z. B. ist das PTFE-Dielektrikum auf 165 °C begrenzt).

5) Überprüfung und Tests nach der Installation
Elektrische Leistungsprüfung
Verwenden Sie einen Netzwerkanalysator, um das Stehwellenverhältnis (VSWR) zu messen. Der Normalwert sollte ≤1,5 ​​sein.
Einfügedämpfung messen. Bei Unregelmäßigkeiten auf schlechten Kontakt oder Kabelschäden prüfen.
Mechanische Stabilitätsprüfung
Schütteln Sie den Stecker vorsichtig, um sicherzustellen, dass er nicht locker ist oder ungewöhnliche Geräusche verursacht.
Führen Sie einen Vibrationstest (z. B. einen Frequenzdurchlauf von 5–500 Hz) in einer vibrierenden Umgebung durch.

(3). Regelmäßige Reinigung und Wartung
Reinigung der Kontaktoberfläche: Reinigen Sie den Innenleiter und die Stifte regelmäßig mit wasserfreiem Alkohol und einem Vliestuch, um die Oxidschicht oder den Schmutz zu entfernen. Vermeiden Sie die Verwendung von abrasiven Materialien (z. B. Schleifpapier), um Schäden an der Gold-/Versilberung zu vermeiden. Überprüfen Sie die Abdichtung: Bei wasserdichten Steckverbindern müssen Sie regelmäßig prüfen, ob der O-Ring oder das Dichtmittel altert, und ihn gegebenenfalls austauschen. Prüfung der Abschirmschicht: Stellen Sie sicher, dass die Abschirmschicht des Kabels nicht beschädigt ist, um zu verhindern, dass elektromagnetische Störungen (EMI) die Signalqualität beeinträchtigen.

(4). Vermeiden Sie Umweltschäden
Feuchtigkeits- und Korrosionsbeständigkeit:
Vergoldete oder Edelstahl-Stecker sollten in Umgebungen mit hoher Luftfeuchtigkeit oder Salzsprühnebel verwendet werden und es sollten regelmäßig Rostschutzmittel aufgetragen werden.
Nicht wasserdichte Steckverbinder können vorübergehend mit Schrumpfschlauch oder wasserdichtem Klebeband geschützt werden.
Temperaturmanagement:
Stellen Sie in Umgebungen mit hohen Temperaturen (z. B. bei Hochfrequenzgeräten von Basisstationen) sicher, dass das dielektrische Material des Steckverbinders (z. B. PTFE) nicht verformt wird.
Vermeiden Sie in Umgebungen mit extrem niedrigen Temperaturen (z. B. bei arktischen Geräten) Sprödrisse an Kunststoffteilen.

(5). Angemessene Nutzung und Lebensmanagement
Reduziert häufiges Ein- und Ausstecken:
Wählen Sie für hochfrequente Ein- und Aussteckszenarien (z. B. Testgeräte) Modelle mit hoher Lebensdauer (z. B. mehr als 5000-maliges Ein- und Ausstecken von SMA).
Verwenden Sie bei Bedarf Adapter oder Verlängerungskabel, um die Anzahl der Ein- und Aussteckvorgänge des Hauptsteckers zu reduzieren.
Regelmäßige Leistungstests:
Verwenden Sie einen Netzwerkanalysator, um das Stehwellenverhältnis (Stehwellenverhältnis) und die Einfügungsdämpfung zu erkennen und diese bei Abweichungen rechtzeitig auszutauschen.
Strategie zum Austausch von Ersatzteilen:
Tauschen Sie es im Voraus aus, wenn die Nennlebensdauer für das Ein- und Ausstecken erreicht ist (z. B. SMA 5000 Mal) oder wenn ein schlechter Kontakt auftritt.

(6) Fehlervermeidung
Vermeiden Sie es, verschiedene Marken zu mischen:
Versuchen Sie, dasselbe Steckermodell im selben System zu verwenden, um Verschleiß durch Toleranzabweichungen zu vermeiden.
Führen Sie ein Wartungsprotokoll:
Erfassen Sie alle Wartungszeiten, Testdaten und Austauschaufzeichnungen, um die Analyse der Lebensdauertrends zu erleichtern.

7. Häufig gestellte Fragen (FAQ) zu HF-Koaxialsteckverbindern
(1). Warum hat der Stecker einen schlechten Kontakt?
Mögliche Gründe: Oxidation oder Verschmutzung des Stifts (mit Alkohol reinigen). Gewinde nicht festgezogen (SMA erfordert ein Drehmoment von 0,5–0,8 N·m). Mechanische Schäden (z. B. verbogene Stifte, müssen ersetzt werden).

(2). Wie vermeide ich übermäßigen Signalverlust?
Stellen Sie sicher, dass die Impedanz konsistent ist (50 Ω/75 Ω nicht mischen). Wählen Sie verlustarme Kabel (z. B. LMR-400). Reinigen Sie die Kontaktfläche regelmäßig, um Oxidation zu vermeiden. (3). Können Steckverbinder verschiedener Marken gemischt werden? Nicht empfohlen! Toleranzunterschiede zwischen verschiedenen Marken können folgende Ursachen haben: Schlechter Pin-Kontakt. Impedanzdiskontinuität (Signalreflexion). Reduzierte mechanische Festigkeit (z. B. Fadenrutschen).

(3). Wie wählt man Steckverbinder für Umgebungen mit hohen Temperaturen aus?
Wählen Sie als dielektrisches Material hochtemperaturbeständiges PTFE (begrenzt auf 165℃). Verwenden Sie Gehäuse aus Edelstahl oder vergoldetem Metall. Vermeiden Sie Kunststoffteile (leicht verformbar).

(4) Wie wählt man einen HF-Koaxialstecker aus?
Folgende Faktoren müssen berücksichtigt werden:
Frequenzbereich: BNC (≤4 GHz), SMA (≤18 GHz), N-Typ (≤11 GHz), 2,92 mm (≤40 GHz).
Impedanzanpassung: 50 Ω (Kommunikationssystem) oder 75 Ω (Videoübertragung).
Leistungskapazität: Für hohe Leistung wählen Sie N-Typ oder 7/16-Typ.
Umweltanforderungen: Wasserdichter Typ für den Außenbereich (IP67), korrosionsbeständiger vergoldeter Typ für den militärischen Einsatz.

(5) Wie erkennt man einen Steckerfehler?
Sichtprüfung: Oxidation, Verformung, Risse.
Multimetertest: Leitfähigkeit und Isolationswiderstand.
Netzwerkanalysator: Messung von VSWR und Einfügedämpfung.
Kurzanleitung zur Fehlerbehebung:

(6). Warum ist das Stehwellenverhältnis (VSWR) zu hoch?
Stecker- und Kabelimpedanz stimmen nicht überein.
Die Verbindung ist nicht vollständig eingerastet (es besteht ein Luftspalt).
Das Kabel oder der Stecker ist intern beschädigt.
