So wählen Sie den richtigen HF-Koaxialadapter aus？

Das Richtige wählen HF-Koaxialadapter ist von entscheidender Bedeutung, da es sich um einen potenziellen Signalengpass handelt; Eine ungeeignete Wahl kann sich direkt auf die Leistung des gesamten HF-Systems auswirken. Nachfolgend finden Sie eine Auswahlhilfe für HF-Koaxialadapter, die Ihnen dabei helfen soll, die richtige Wahl zu treffen.

1. Elektrische Schlüsselparameter (Leistungsgrundlage)
Diese Parameter bestimmen direkt, ob der Adapter Ihre Betriebsfrequenz und Leistung unterstützen kann.

Betriebsfrequenz:
Das ist die Hauptüberlegung! Es ist wichtig sicherzustellen, dass der angegebene Frequenzbereich des HF-Koaxialadapters die höchste Betriebsfrequenz Ihres Systems abdeckt.
Verschiedene Arten von HF-Koaxialadaptern haben ihre eigenen Frequenzgrenzen. Beispielsweise geht der N-Typ typischerweise bis 11 GHz, SMA bis 18 GHz/26,5 GHz, 3,5 mm bis 33 GHz, 2,92 mm (K-Typ) bis 40 GHz und 2,4 mm bis 50 GHz.
Prinzip: Die Frequenzgrenze des gewählten Adapters sollte höher sein als die höchste Betriebsfrequenz Ihres Systems.

Impedanz:
Die überwiegende Mehrheit der HF-Systeme hat 50 Ohm. Bei einigen Fernseh- und Rundfunkgeräten können 75-Ohm-Systeme vorhanden sein.
Stellen Sie sicher, dass es passt! Verwenden Sie niemals einen 50-Ohm-Adapter in einem 75-Ohm-System oder umgekehrt, da dies zu schwerwiegenden Impedanzunterschieden und Signalreflexionen führt.
Spannungs-Stehwellenverhältnis (VSWR): Ein zentraler Indikator für die Anpassungsqualität. Ein VSWR näher an 1:1 ist besser, was auf weniger Reflexion und eine höhere Übertragungseffizienz hinweist.
Das VSWR des Adapters verschlechtert sich mit zunehmender Frequenz. Konsultieren Sie das Produkthandbuch, um sicherzustellen, dass das VSWR den Anforderungen in Ihrem Betriebsfrequenzband entspricht (z. B. < 1,25 im DC-18-GHz-Bereich).

Einfügedämpfung: Leistungsverlust beim Durchgang des Signals durch den Adapter. Ein niedrigerer Wert ist besser, insbesondere bei Hochfrequenz- und Hochleistungsanwendungen.

Verluste entstehen hauptsächlich durch die Leiter- und Dielektrikumsmaterialien; Verluste nehmen typischerweise mit höheren Frequenzen zu.
Nennleistung: Die maximale Durchschnitts- und Spitzenleistung, die der Adapter sicher verarbeiten kann.
Die durchschnittliche Leistung hängt mit thermischen Effekten zusammen. Berücksichtigen Sie die mögliche Überhitzung des Adapters.
Die Spitzenleistung hängt mit dem dielektrischen Durchschlag zusammen und ist besonders wichtig bei Hochleistungsimpulssystemen.
Planen Sie immer Spielräume ein! Benutzen Sie es nicht mit maximaler Leistung.

2. Mechanische und Schnittstelleneigenschaften (physikalische Verbindung)
Dies ist entscheidend für die korrekte und zuverlässige Installation des HF-Koaxialadapters in Ihrem System.
Schnittstellentyp und Polarität:

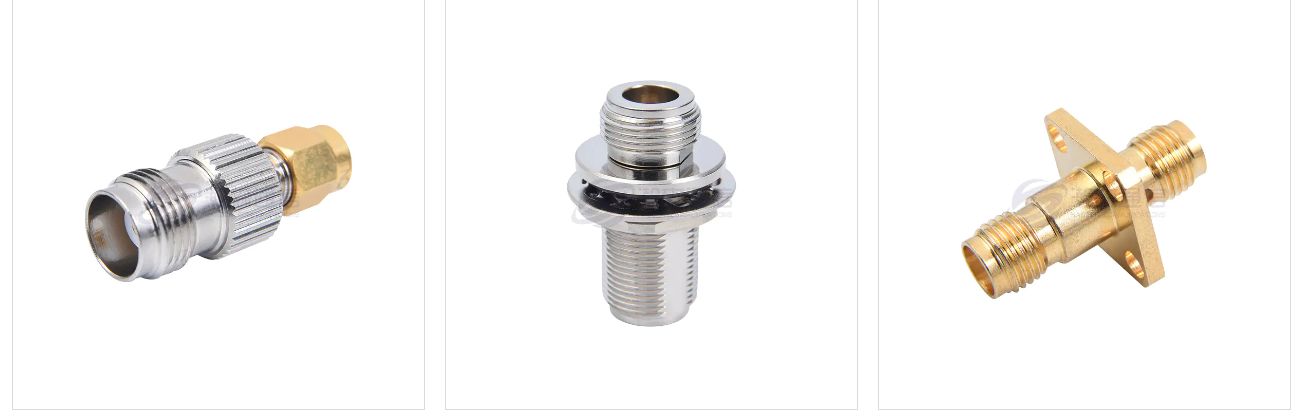

Typ: Bestimmen Sie den Typ der Schnittstelle, die Sie benötigen, z. B. SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm usw.
Polarität: Hier treten Fehler am häufigsten auf!
Stecker: Mit Mittelstift/Innengewinde.
Buchse: Mit Mittelloch/Außengewinde.
Verbindungskombination: Geben Sie an, ob Sie eine Verbindung „männlich-männlich“, „männlich-weiblich“ oder „weiblich-weiblich“ benötigen.

Steckverbindermaterialien und Beschichtung:
Gehäuse: Typischerweise Messing, Edelstahl oder vernickeltes Messing. Edelstahl bietet eine höhere Festigkeit und Korrosionsbeständigkeit.
Mittelleiter/Kontaktpunkt: Typischerweise vergoldetes Berylliumkupfer oder Messing. Die Vergoldung bietet eine hervorragende Leitfähigkeit, Oxidationsbeständigkeit und einen stabilen Kontaktwiderstand und ist daher für die meisten Anwendungen die erste Wahl.
Hinweis: Bei Anwendungen, die häufiges Stecken und Trennen erfordern, sind die Härte der Beschichtung und die Abriebfestigkeit wichtig.

Dielektrisches Material: Typischerweise bietet Polytetrafluorethylen (PTFE/Teflon) hervorragende elektrische Eigenschaften (geringer Verlust), hohe Temperaturbeständigkeit und chemische Stabilität.
Drehmomentanforderungen: Sehr wichtig! Ziehen Sie den Adapter mit einem Drehmomentschlüssel fest.
Zu festes Anziehen führt zur Beschädigung der Gewinde und Dichtungen und macht den Steckverbinder unbrauchbar.
Zu geringes Anziehen führt zu schlechtem Kontakt, Impedanzunterbrechungen und Signallecks.

3. Anwendungsszenarien und besondere Anforderungen
Abhängig von Ihrer spezifischen Nutzungsumgebung müssen möglicherweise auch die folgenden Faktoren berücksichtigt werden:
Nutzungsumgebung:
Labor/F&E: Hohe Anforderungen an Leistung und Frequenzbereich erfordern möglicherweise Präzisionsadapter.

Produktionstests: Hohe Anforderungen an Haltbarkeit und Konsistenz erfordern möglicherweise robuste Adapter in Industriequalität mit langer Steck- und Trennlebensdauer.

Outdoor/Militär: Wasser-, staub- und salzsprühbeständige Eigenschaften sind erforderlich; Wählen Sie Adapter mit IP-Schutzart und Edelstahlkonstruktion.

Lebensdauer beim Stecken und Trennen: Die Anzahl der Steck- und Trennzyklen, die der Adapter aushalten kann, bevor die Leistung nachlässt. Präzisionsadapter halten möglicherweise nur 500 Zyklen durch, während Hochleistungsadapter Tausende durchhalten können. Wählen Sie entsprechend Ihrer Betriebsfrequenz.

Phasen- und Amplitudenkonsistenz: Wenn in Mehrkanalsystemen (z. B. Phased-Array-Radar) Adapter paarweise oder in Gruppen verwendet werden, ist es erforderlich, dass die Phasen- und Amplitudenänderungen jedes Adapters so konsistent wie möglich sind. In diesem Fall ist ein hochpräziser Adapter mit „Phasenanpassung“ oder „Leistungskonsistenz“ erforderlich.
