Wie wählt man den richtigen HF-Koaxialadapter aus?

HF-Koaxialadapter sind unverzichtbare Komponenten in der drahtlosen Kommunikation, in elektronischen Geräten und in der Signalübertragung. Sie fungieren als Brücken zwischen verschiedenen HF-Koaxialkabeln und -Geräten und sorgen so für eine stabile und effiziente Signalübertragung. Da jedoch zahlreiche Modelle und Spezifikationen von HF-Koaxialadaptern auf dem Markt erhältlich sind, ist die Wahl des richtigen Produkts für viele Ingenieure und Techniker zu einem Problem geworden.
In diesem Artikel erfahren Sie, wie Sie den geeigneten HF-Koaxialadapter basierend auf den unterschiedlichen Anforderungen auswählen, um Systemstabilität und Leistung sicherzustellen.

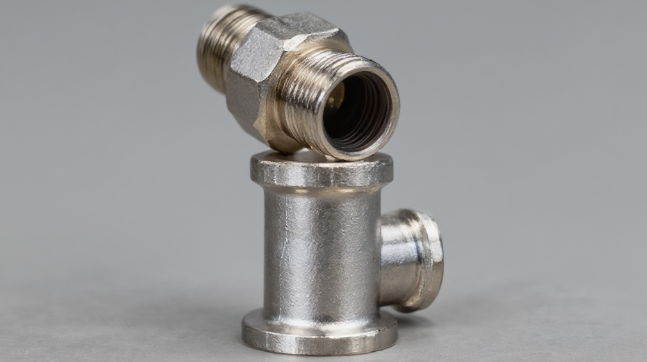

1. Verständnis der Grundfunktionen von RF Coaxial Adapters
HF-Koaxialadapter sind elektronische Komponenten, die zum Verbinden verschiedener Arten von HF-Koaxialkabeln, -Geräten oder -Anschlüssen verwendet werden. Ihre Hauptfunktionen sind:
Anschließen verschiedener Arten von Anschlüssen: HF-Koaxialadapter können verschiedene Arten von Koaxialkabelanschlüssen verbinden, z. B. BNC, SMA, N-Typ usw.

Signalumwandlung: Sie können Signale von einem Schnittstellentyp in einen anderen umwandeln und so eine reibungslose Signalübertragung gewährleisten.

Reduzierung des Signalverlusts: Durch die Wahl eines hochwertigen HF-Koaxialadapters kann die Signaldämpfung wirksam reduziert und die Signalqualität sichergestellt werden.

Bei der Auswahl eines Adapters müssen Sie dessen Funktionsprinzip, Anwendungsszenarien und Anpassungsanforderungen verstehen, um das am besten geeignete Modell zu finden.

2. Bestimmen des Schnittstellentyps des Adapters
Verschiedene HF-Koaxialadapter eignen sich für unterschiedliche Arten von Koaxialkabeln und Geräteschnittstellen. Daher müssen Sie zunächst den Typ der von Ihnen verwendeten Schnittstelle bestimmen. Zu den gängigen Schnittstellentypen gehören:
SMA (SubMiniaturversion A): Wird häufig in miniaturisierten Hochfrequenzanwendungen wie drahtlosen Kommunikations- und Testgeräten verwendet.

N-Typ: Geeignet für Anwendungen mit hoher Leistung und hohem Strom, z. B. Basisstationsausrüstung und HF-Systeme.

BNC (Bajonett Neill-Concelman): Weit verbreitet bei Fernsehübertragungen und Videoüberwachung, unterstützt schnelle Verbindung und Trennung.

TNC: Ähnlich wie BNC, jedoch mit höherer Stabilität, wird häufig für die Übertragung von Hochfrequenzsignalen verwendet.

Stellen Sie sicher, dass der von Ihnen gewählte HF-Koaxialadapter mit den von Ihnen verwendeten Geräten oder Kabelanschlüssen kompatibel ist. Wenn die Schnittstellentypen nicht übereinstimmen, wird das Signal möglicherweise nicht ordnungsgemäß übertragen, was sich auf die Systemleistung auswirkt.

3. Berücksichtigung des Frequenzbereichs des Adapters
Der Frequenzbereich des HF-Signals hat einen erheblichen Einfluss auf die Qualität der Signalübertragung. Verschiedene HF-Koaxialadapter sind für die Verarbeitung unterschiedlicher Frequenzbereiche ausgelegt. Daher muss bei der Auswahl eines Adapters unbedingt darauf geachtet werden, dass sein Betriebsfrequenzbereich den Anwendungsanforderungen entspricht. Zu den gängigen Frequenzbereichen gehören:

Niederfrequenzadapter: Geeignet für Niederfrequenzanwendungen wie Radio- und Fernsehübertragungen.

Hochfrequenzadapter: Geeignet für Hochfrequenzanwendungen wie Radarsysteme, Satellitenkommunikation und Mikrowellenkommunikation.

Durch die Wahl eines HF-Koaxialadapters mit dem entsprechenden Frequenzbereich können Signaldämpfung und -verzerrung reduziert und eine stabile Signalübertragung gewährleistet werden.

4. Auswahl des Materials und der Qualität des Adapters
Die Materialqualität des HF-Koaxialadapters wirkt sich direkt auf seine Leistung und Haltbarkeit aus.  Typischerweise bestehen das Gehäuse und die Kontaktpunkte des Adapters aus Metallmaterialien wie Messing und Edelstahl, die eine gute Leitfähigkeit und Korrosionsbeständigkeit aufweisen. Mit hochwertigen Adaptern können Probleme wie Signalreflexion, -verlust und schlechter Kontakt wirksam vermieden werden.

Darüber hinaus sind vergoldete Kontakte ein gängiges High-End-Design, das den Signalverlust weiter reduziert und die Korrosionsbeständigkeit verbessert. Versuchen Sie daher bei der Auswahl eines HF-Koaxialadapters, Produkte mit guten Materialien und guter Verarbeitung auszuwählen, um einen langfristig stabilen Betrieb des Systems zu gewährleisten.

5. Berücksichtigung der Einfügedämpfung und Rückflussdämpfung des Adapters
Bei HF-Signalen kommt es im Adapter zu gewissen Verlusten. Zu den üblichen Verlusten gehören Einfügedämpfung und Rückflussdämpfung. Unter Einfügedämpfung versteht man den Energieverlust, wenn das Signal den Adapter passiert, während sich Rückflussdämpfung auf den Anteil der zur Quelle zurückreflektierten Energie bezieht.

Geringe Einfügungsdämpfung: Die Wahl eines Adapters mit geringer Einfügungsdämpfung sorgt für einen geringeren Energieverlust bei der Signalübertragung.

Hohe Rückflussdämpfung: Eine hohe Rückflussdämpfung weist auf eine geringere Signalreflexionsrate und damit auf eine gleichmäßigere Signalübertragung hin.

Bei Hochfrequenz- und Hochpräzisionsanwendungen empfiehlt es sich, HF-Koaxialadapter mit geringer Einfügungsdämpfung und hoher Rückflussdämpfung zu wählen, um eine stabile Signalübertragung zu gewährleisten.

6. Berücksichtigung der Haltbarkeit und Umweltverträglichkeit des Adapters
HF-Koaxialadapter werden typischerweise in verschiedenen Umgebungen verwendet, einschließlich Innen- und Außenbereichen. Daher sind auch die Haltbarkeit und die Anpassungsfähigkeit des Adapters an die Umwelt wichtige Faktoren, die bei der Auswahl berücksichtigt werden müssen. Zu den gängigen Haltbarkeitsindikatoren gehören:

Temperaturbereich: Der Adapter sollte innerhalb des erforderlichen Temperaturbereichs stabil arbeiten können. Für Außen- oder Hochtemperaturumgebungen ist die Wahl eines Adapters mit einem größeren Betriebstemperaturbereich von entscheidender Bedeutung. Wasser- und staubdicht: Einige High-End-HF-Koaxialadapter sind wasserdicht und staubdicht und eignen sich daher für raue Umgebungsbedingungen.

Die Wahl eines HF-Koaxialadapters, der den Umweltanforderungen entspricht, kann die Lebensdauer der Geräte verlängern und die Systemzuverlässigkeit verbessern.

Die Auswahl des geeigneten HF-Koaxialadapters ist entscheidend für die Gewährleistung einer stabilen Signalübertragung und einer hervorragenden Systemleistung. Bei der Auswahl müssen mehrere Faktoren berücksichtigt werden, darunter Schnittstellentyp, Frequenzbereich, Materialqualität, Einfügedämpfung und Rückflussdämpfung, Anpassungsfähigkeit an die Umgebung und Kosten. In der Praxis kann das Verständnis der Systemanforderungen, die Auswahl hochwertiger Adapter und die Sicherstellung der Kompatibilität mit den Geräten die HF-Signalübertragung und die Gerätestabilität erheblich verbessern.
