Welche Funktion hat ein HF-Koaxialadapter?

In Hochfrequenzsystemen (RF) sind die Stabilität und Konsistenz der Signalübertragung von entscheidender Bedeutung. Ob es sich um Kommunikationsgeräte, Testinstrumente, drahtlose Übertragungssysteme oder Labor-HF-Messplattformen handelt, alle sind auf verschiedene Koaxialsteckverbinder angewiesen. In der praktischen Technik verwenden verschiedene Geräte jedoch oft unterschiedliche Schnittstellentypen, was eine Schlüsselkomponente erfordert, die die Signalqualität verbinden, umwandeln und aufrechterhalten kann – die HF-Koaxialadapter . Was genau ist also die Funktion eines HF-Koaxialadapters? Welche Rolle spielt es in einem HF-System?

1. Grundfunktionen eines HF-Koaxialadapter

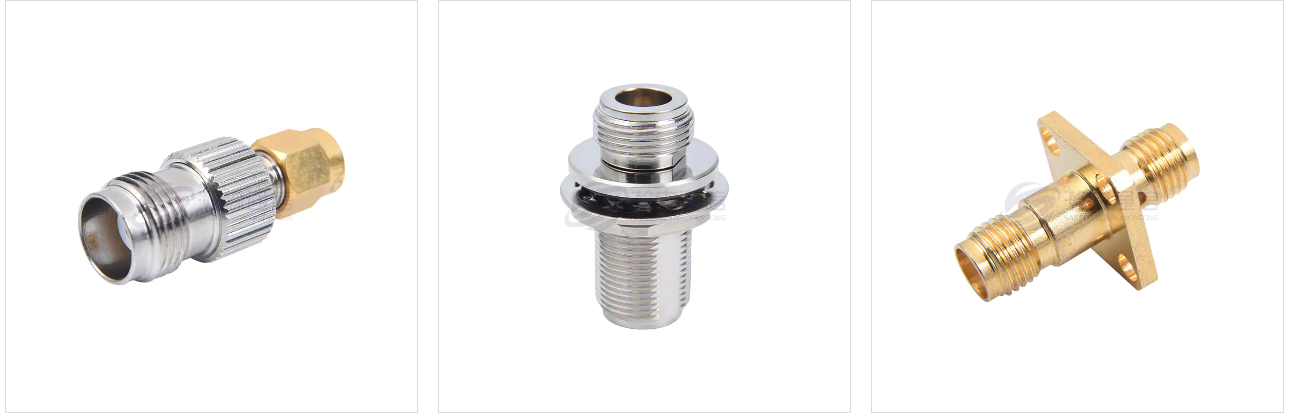

Die Hauptfunktion eines HF-Koaxialadapters besteht darin, eine zuverlässige Konvertierung und Verbindung zwischen verschiedenen Arten von HF-Steckern zu ermöglichen. Beispielsweise verwenden einige Instrumente N-Typ-Schnittstellen, während das Gerät SMA-Schnittstellen verwendet. In solchen Fällen ist ein N-zu-SMA-HF-Adapter erforderlich, um eine nahtlose Verbindung zu ermöglichen.

Zu den gängigen Verbindungsmethoden gehören:
Anpassung zwischen verschiedenen Arten von Schnittstellen: wie SMA-N, BNC-TNC, SMA-UHF usw.
Anpassung zwischen verschiedenen Arten von Schnittstellen: wie SMA-Buchse zu SMA-Buchse, SMA-Stecker zu SMA-Stecker usw.
Verbindung zwischen Präzisions- und Standardschnittstellen: Erfüllung der Anforderungen der Hochfrequenzmessung.

Diese Flexibilität verbessert die Systemkompatibilität erheblich und macht den Austausch der gesamten Verkabelung oder Ports überflüssig, wodurch Kosten gesenkt und die Effizienz gesteigert werden.

2. Gewährleistung einer stabilen HF-Signalübertragung
Viele Leute glauben fälschlicherweise, dass ein Adapter lediglich ein „physischer Stecker“ ist, aber in Wirklichkeit haben seine elektrischen Eigenschaften einen erheblichen Einfluss auf die Signalqualität des Systems. Hochwertige HF-Adapter können:

(1) Behalten Sie eine konsistente charakteristische Impedanz bei
Die meisten HF-Systeme verwenden eine charakteristische Impedanz von 50 Ohm. Wenn die Adapterimpedanz nicht übereinstimmt, führt dies zu einer erhöhten Reflexion und einem höheren VSWR, was wiederum die Signalintegrität beeinträchtigt.

(2) Reduzieren Sie den Einfügungsverlust
Hochwertige Adapter weisen in der Regel eine extrem geringe Einfügungsdämpfung auf, wodurch die Signaldämpfung bei der Hochfrequenzübertragung minimiert wird.

(3) Aufrechterhaltung der Breitbandübertragungsfähigkeit
HF-Koaxialadapter unterstützen typischerweise Signale von Gleichstrom bis zu mehreren GHz, mehreren zehn GHz oder sogar höheren Frequenzen, was besonders für Mikrowellentestszenarien wichtig ist.

Daher stellt ein guter HF-Adapter nicht nur die Verbindung her, sondern sorgt auch für eine genaue und stabile Signalübertragung.

3. Verbesserung der Flexibilität und Erweiterbarkeit
HF-Testinstrumente wie Spektrumanalysatoren, Netzwerkanalysatoren und Leistungsmesser verwenden verschiedene Porttypen. Mit HF-Koaxialadaptern können Ingenieure Folgendes tun:
Konvertieren Sie Schnittstellen schnell und reduzieren Sie so die Vorbereitungszeit.
Einfacheres Anschließen von Sonden, Lasten, Kalibrierkomponenten und anderen wichtigen Geräten;
Verbindungspfade in komplexen Testszenarien flexibel konfigurieren;
Vermeiden Sie Verschleiß durch häufigen Kabel- oder Steckeraustausch.
Für Labortester sind HF-Adapter nahezu unverzichtbare Werkzeuge; Ohne sie ist ein effizientes Testen nicht möglich.

4. Reduzierung des Geräteverschleißes und Schutz der Steckverbinderlebensdauer
Viele High-End-Testgeräte verfügen über extrem teure HF-Anschlüsse und häufiges Ein- und Ausstecken kann zu Verschleiß führen. Die Verwendung von HF-Koaxialadaptern fungiert als „Schutzschnittstelle“ und konzentriert den Verschleiß auf den günstigeren Adapter und nicht auf den teuren Geräteanschluss.

Zum Beispiel:
Installation von SMA-Adaptern auf Netzwerkanalysatoren für langfristigen Schutz;
Verwendung hochpräziser Adapter beim Wechsel von Hochfrequenztastköpfen zur Reduzierung des Beschädigungsrisikos.
Dies verlängert nicht nur die Lebensdauer der Geräte, sondern senkt auch die Wartungskosten.

Obwohl es sich scheinbar um einen kleinen Steckverbinder handelt, spielt der HF-Koaxialadapter eine entscheidende Rolle in HF-Systemen. Es stellt nicht nur die Schnittstellenkompatibilität sicher, sondern garantiert auch die Signalqualität, schützt Geräteanschlüsse und verbessert die Testeffizienz, was es zu einer unverzichtbaren Grundkomponente für verschiedene HF-Systeme macht.
