So installieren Sie HF-Koaxialsteckverbinder richtig: Schritte und Techniken

HF-Koaxialsteckverbinder sind unverzichtbare Komponenten in Kommunikationssystemen und werden häufig in den Bereichen Rundfunk, Fernsehen, drahtlose Kommunikation, Radar, Satellitenkommunikation und anderen Bereichen eingesetzt. Diese Steckverbinder dienen zum Anschluss von Koaxialkabeln an Geräte und gewährleisten so die Qualität und Stabilität der Signalübertragung. Durch die ordnungsgemäße Installation von HF-Koaxialsteckverbindern kann nicht nur die Gesamtleistung des Systems verbessert, sondern auch die Lebensdauer der Geräte verlängert werden.

1. Grundstruktur von HF-Koaxialsteckverbinder
HF-Koaxialsteckverbinder bestehen typischerweise aus den folgenden Hauptteilen:
Mittelleiter: Der Kernteil, der das Signal überträgt, normalerweise aus Kupfer oder anderen leitenden Materialien.
Isolierschicht: Isoliert den Mittelleiter vom Außenleiter, meist aus Polyethylen oder anderen Materialien mit hoher Dielektrizitätskonstante.
Außenleiter: Normalerweise geflochtener Kupferdraht oder Aluminiumfolie, der als Erdungskabel zur Stromübertragung und Abschirmung gegen externe elektromagnetische Störungen dient.
Stecker und Gehäuse: Bietet physische Verbindung und Schutz und besteht normalerweise aus Metallmaterialien (z. B. Messing, Edelstahl).

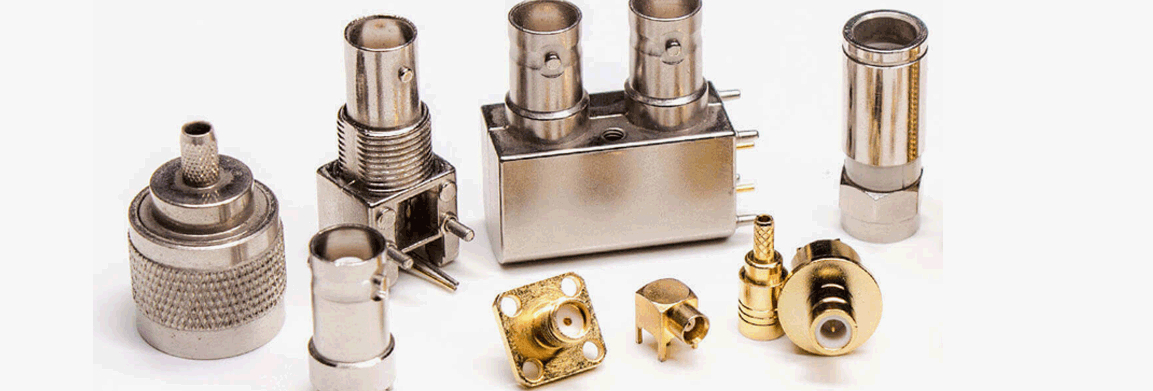

Verschiedene Arten von HF-Koaxialsteckverbindern wie BNC, SMA, TNC, N-Typ usw. haben leicht unterschiedliche Strukturen, aber die grundlegenden Installationsprinzipien und -schritte sind ähnlich.

2. Schritte zur Installation von HF-Koaxialsteckern
(1) Bereiten Sie Werkzeuge und Materialien vor
Stellen Sie vor der Installation sicher, dass Sie über die folgenden Werkzeuge und Materialien verfügen:
HF-Koaxialkabel (wählen Sie das entsprechende Modell und die entsprechende Länge)
HF-Stecker (wählen Sie den passenden Steckertyp aus, z. B. BNC, SMA usw.)

Kabelabisolierwerkzeug: Wird verwendet, um die äußere Isolationsschicht des Kabels zu entfernen und den Innenleiter freizulegen.
Crimpzange: Wird verwendet, um den Stecker sicher mit dem Kabel zu verbinden.
Elektrikermesser, Abisolierzange: Wird verwendet, um die äußere Isolierung des Kabels präzise abzuisolieren und den Innenleiter freizulegen.

(2) Entfernen Sie die äußere Isolierung des Kabels
Entfernen Sie mit einem Kabelabisolierwerkzeug die äußere Isolationsschicht des Kabels, sodass der innere geflochtene Leiter und das Isoliermaterial freigelegt werden. Achten Sie beim Abisolieren auf Präzision, um eine Beschädigung des Innenleiters oder der Isolationsschicht zu vermeiden. Typischerweise ist die abisolierte Länge die Installationslänge des Steckverbinders; Die genaue Länge entnehmen Sie bitte den Anforderungen des jeweils verwendeten Steckverbinders. Entfernen der äußeren Geflechtschicht: Ziehen Sie die äußere Geflechtschicht des Kabels vorsichtig mit einem Werkzeug ab und falten Sie sie nach außen. Dadurch ist eine gute Masseverbindung gewährleistet.
Freilegen des Mittelleiters: Entfernen Sie vorsichtig die innere Isolierung mit einem Messer, um den Mittelleiter freizulegen. Die Länge des abisolierten Abschnitts hängt im Allgemeinen von den Designanforderungen des Steckverbinders ab.

(3) Einführen des Kabels in den Stecker
Stecken Sie das vorbereitete Kabel in die Klemme des Steckers. Stellen Sie sicher, dass der Mittelleiter genau ausgerichtet und vollständig in das Innenloch des Steckverbinders eingeführt ist und dass die geflochtene Schicht und der Außenleiter festen Kontakt mit dem Außengehäuse des Steckverbinders haben.
Überprüfen Sie die Ausrichtung während des Einsetzens: Der Mittelleiter muss vollständig in das Mittelleiterloch des Steckverbinders eindringen, um sicherzustellen, dass keine Fehlausrichtung vorliegt. Der äußere geflochtene Leiter sollte festen Kontakt mit dem Gehäuse des Steckers haben, um eine ordnungsgemäße Erdung des Signals sicherzustellen.

(4 ) Crimpen des Steckers
Verwenden Sie zum Crimpen des Steckers eine Crimpzange. Dieser Schritt ist entscheidend für die Gewährleistung einer sicheren Verbindung zwischen Stecker und Kabel. Achten Sie beim Crimpen darauf, dass die Crimpzange einen gleichmäßigen Druck ausübt, um den Stecker sicher am Kabel zu befestigen und gleichzeitig eine Beschädigung des Kabels oder Steckers zu vermeiden.

Crimpkraft: Die Crimpkraft sollte moderat sein, um eine sichere Verbindung zu gewährleisten, ohne das Kabel oder den Innenleiter übermäßig zu komprimieren.

Überprüfung der Crimpqualität: Überprüfen Sie nach dem Crimpen, ob der Stecker fest sitzt und nicht locker ist.

(5) Überprüfen Sie die Gesamtverbindung des Steckverbinders
Überprüfen Sie nach dem Crimpen die Qualität der Verbindung zwischen Stecker und Kabel. Stellen Sie sicher, dass der Mittelleiter fest mit dem Innenkern des Steckers verbunden ist, der Außenleiter vollständigen Kontakt mit dem Steckergehäuse hat und kein Signalverlust auftritt.
Elektrische Verbindung prüfen: Messen Sie mit einem Multimeter die elektrische Verbindung des Kabels, um sicherzustellen, dass keine offenen Stromkreise oder Kurzschlüsse vorliegen.
Testen der Signalübertragung: Wenn die Bedingungen es zulassen, kann mit einem Signalgenerator und einem Oszilloskop die Qualität der Signalübertragung getestet und auf Signalverlust oder Störungen überprüft werden.

(6) Fertigstellung der Verbindung und Bereitstellung von Schutz
Nach Abschluss der Verbindung verwenden Sie bei Bedarf Schrumpfschläuche, Klebeband oder andere Materialien, um die Kabelverbindung zu schützen und zu verhindern, dass Wasser oder Staub die Verbindungsqualität beeinträchtigen.
Verwendung von Schrumpfschläuchen: Wenn eine Wasserdichtigkeit erforderlich ist, verwenden Sie Schrumpfschläuche, um den Anschluss abzudichten. Stellen Sie dabei sicher, dass die Verbindung nicht durch Feuchtigkeit oder äußere Verunreinigungen beeinträchtigt wird.

3. Tipps zur Installation von HF-Koaxialsteckern
(1) Wählen Sie den richtigen Stecker und das richtige Kabel
Stellen Sie sicher, dass die Steckerspezifikationen mit dem verwendeten Kabel übereinstimmen. Für unterschiedliche Frequenzbereiche und Anwendungsszenarien eignen sich unterschiedliche Steckverbindertypen (z. B. SMA, BNC, N-Typ usw.). Die Wahl des falschen Anschlusses kann zu Signalverlust oder Instabilität führen.

(2) Achten Sie beim Abisolieren des Kabels auf Präzision
Stellen Sie beim Abisolieren der Außenschicht des Kabels sicher, dass die Abisolierlänge genau richtig ist, und vermeiden Sie übermäßiges Abisolieren, das zu viel vom Innenleiter freilegt oder die Isolationsschicht beschädigt. Der Einsatz professioneller Abisolierwerkzeuge kann Schäden am Kabel reduzieren und eine stabile Signalübertragung gewährleisten.

(3) Vermeiden Sie übermäßiges Crimpen
Übermäßiges Crimpen kann den Innenleiter beschädigen oder zu schlechtem Kontakt führen. Kontrollieren Sie daher die Crimpkraft, um sicherzustellen, dass der Stecker sicher sitzt, aber nicht zu fest angezogen wird.

(4) Halten Sie das Kabel sauber
Vermeiden Sie bei der Installation eine Kontamination des Kabels und des Steckers durch Staub, Öl oder andere Schadstoffe. Diese Verunreinigungen können die Qualität der Signalübertragung beeinträchtigen und sogar zu Signalverlusten führen.

4. Häufige Probleme und Lösungen
(1) Lockerer Stecker
Wenn sich der Stecker nach der Installation löst, überprüfen Sie die Crimpung erneut, um eine gleichmäßige Crimpung sicherzustellen, oder stellen Sie die Abisolierlänge des Kabels neu ein.

(2) Signaldämpfung
Die Signaldämpfung kann durch nicht übereinstimmende Anschlüsse, falsche Installation oder Kabelschäden verursacht werden. Überprüfen Sie erneut die Kompatibilität von Kabel und Stecker und stellen Sie sicher, dass die Installation korrekt ist.

(3) Schlechte elektrische Verbindung
Eine schlechte elektrische Verbindung kann darauf zurückzuführen sein, dass das Crimpen unzureichend ist, der Leiter nicht vollständig in den Stecker eingeführt wurde usw. Stellen Sie sicher, dass der Mittelleiter und der Außenleiter fest mit dem Stecker verbunden sind.

Die Installation von HF-Koaxialsteckverbindern ist eine technische Aufgabe, die eine sorgfältige Vorgehensweise erfordert. Richtige Installationsschritte und -techniken wirken sich direkt auf die Qualität der Signalübertragung und die Systemstabilität aus. Durch präzise Abisolier-, Einsteck- und Crimpvorgänge kann die Gewährleistung einer sicheren Steckverbinderverbindung die Systemleistung effektiv verbessern und Signalstörungen reduzieren.
